一种节约空间型智能活动楼梯的制作方法

本实用新型涉及电梯，具体涉及一种能大大节约占地空间的智能活动楼梯。

背景技术：

常见的建筑楼梯由钢筋混凝土浇铸建造而成，虽然这种结构方式坚固耐用，但是会占用大量的居民居住空间。造成居民居住环境变得狭隘。因此需要研发一种能大量释放居住空间的新型楼梯来解决上述技术问题。

技术实现要素：

本实用新型克服背景技术的不足提供了一种节约空间型智能活动楼梯，实用新型目的在于，拓展释放居住空间，使得居民的居住空间更加宽敞，给居民提供更多的活动和物品存放环境。

本实用新型提供了下述技术方案：一种节约空间型智能活动楼梯，包括楼梯主体、驱动所述楼梯主体的驱动组件，所述楼梯主体为设有人行道阶梯的壳体件，楼层隔墙设有楼梯孔，所述楼梯孔的孔轮廓与所述楼梯主体的主体轮廓一致，所述楼梯主体与所述楼层隔墙的所述楼梯孔的孔缘活动连接，所述驱动组件包括第一油缸、第二油缸、楼梯盖板，所述第一油缸的一端与墙壁活动连接，所述第一油缸的另一端与所述楼梯主体活动连接，两只的所述第二油缸的一端分别与所述楼梯主体的两侧活动连接，所述第二油缸的另一端均与所述楼梯盖板活动连接，所述楼梯盖板与所述楼梯孔的孔缘活动连接，所述第二油缸伸长且所述第一油缸收缩，所述楼梯主体打开；所述第二油缸收缩且所述第一油缸伸长，所述楼梯主体收于所述楼层隔墙的所述楼梯孔内关闭。

本实用新型的有益效果：当所述第二油缸5伸长至适当位置，且所述第一油缸4收缩至合理的位置，所述楼梯主体1向下层楼处打开，所述楼梯盖板6向上打开，供人从楼层隔墙3处走出来，和进去。所述楼梯主体1和地面形成供人向上行走的楼梯斜坡，人沿着人行道阶梯8上下行走；当所述第二油缸5收缩至适当位置且所述第一油缸4伸长至适当位置，所述楼梯主体1收于所述楼层隔墙3的所述楼梯孔2内进行关闭。整个节约空间型智能活动楼梯被隐藏得天衣无缝。因此，本装置拓展释放了居住空间，使得居民的居住空间更加宽敞，给居民提供更多的活动和物品存放环境。

附图说明

图1是本实用新型所述一种节约空间型智能活动楼梯的立体结构示意图。

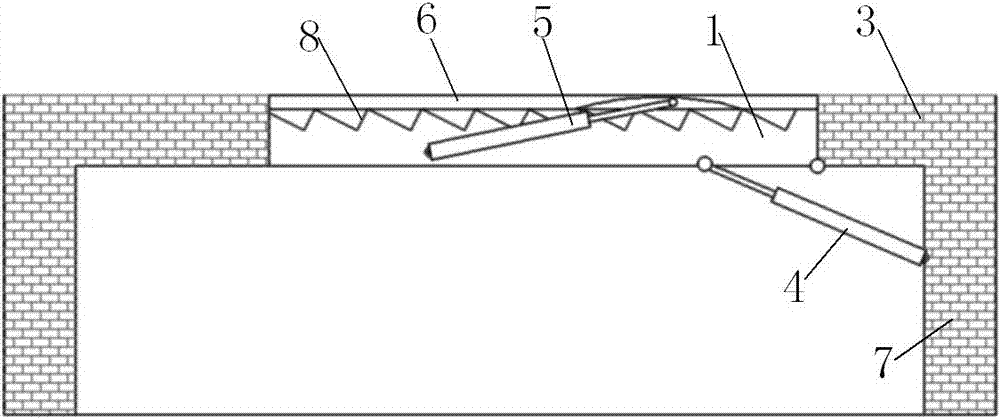

图2是所述节约空间型智能活动楼梯关闭，即所述楼梯主体1隐藏于楼梯孔2的示意图。

图3是所述节约空间型智能活动楼梯打开，即所述楼梯主体1隐藏于楼梯孔2的示意图。

具体实施方式

以下结合附图与具体实施例对本实用新型作进一步描述。

图1、2、3中：楼梯主体1、楼梯孔2、楼层隔墙3、第一油缸4、第二油缸5、楼梯盖板6、墙壁7、人行道阶梯8。

一种节约空间型智能活动楼梯，包括楼梯主体1、驱动所述楼梯主体1的驱动组件，所述楼梯主体1为设有人行道阶梯8的壳体件，或理解成楼梯主体1为一长方体，一面设有阶梯提供攀爬，另一面为和楼层隔墙平面共面的平面。
