一种户外GIS设备防护棚的制作方法

本实用新型涉及电力设备辅助装置，尤其涉及一种户外GIS设备防护棚。

背景技术：

妈湾电厂现有GIS设备是户外布置，运行年限长久，已有二十多年；电厂地处海边，气候潮湿，高温多雨，而且雨水中的盐份非常大，对户外布置的GIS设备腐蚀严重，并且日照强度大，使户外设备在雨水和阳光的双重影响下，设备老化严重，安全事故频出。

现有技术的所有缺点：①GIS设备，特别是其中的密封件老化严重，雨水易进入电气设备中，安全隐患极大。②检修时，需要打开GIS设备，为了防止检修期间下雨，需要在设备上方临时搭建防护棚。③没有防护棚，不能给GIS设备遮阳挡雨，设备会加快老化。

技术实现要素：

为解决上述问题，我们提出了一种户外GIS设备防护棚，在现有GIS设备上方加装防护棚，该防护棚可以为设备遮阳挡雨，减缓老化，延长设备使用寿命；防护棚只带棚顶，四周不封闭，可防台风；防护棚采用钢结构，便于安装拆卸；防护棚内带起重装置，方便GIS设备检修；防护棚的钢构件全部热浸锌，防锈蚀；屋顶用UPVC材质的瓦板，绝缘材料，即使瓦板脱落，也不会导致电气短路；防护棚要符合电气安全距离，并且不能妨碍电气设备的运行。

为实现上述需求,本实用新型通过以下技术方案来实现上述目的：一种户外GIS设备防护棚，包括地基、架体和棚顶，所述地基包括植筋基础和独立基础两种，所述植筋基础和独立基础分别设置有若干组，所述地基平行设置在GIS设备的两侧，GIS设备的一侧为架空高压线，另一端为埋地电缆线；所述植筋基础设置在架空高压线同侧，所述独立基础设置在埋地电缆线同侧；

所述架体设置在地基上方，所述棚顶设置在架体上方；

所述架体包括防护棚柱、防护棚梁和起重设备，所述防护棚柱底部与植筋基础和独立基础相连接；

所述棚顶设置在架体顶部，植筋基础一侧低于独立基础一侧，棚顶整体呈一定倾斜角度。

进一步地，所述起重设备通过垂直设置在防护棚柱上的起重设备轨道架支撑，所述起重设备底部设置有起重设备吊钩。

进一步地，所述起重设备可沿设备轨道架水平移动。

进一步地，所述植筋基础和独立基础分别设置有三个，所述防护棚的防护棚柱设置有六根。

进一步地，所述棚顶整体倾斜与水平面的夹角为10-15°。

进一步地，所述棚顶为UPVC合成树脂瓦板。

本实用新型提供的一种户外GIS设备防护棚，该防护棚在使用过程中，防护棚的地基处理尽量减少对既有建构筑物的影响，架空出线侧利用原有大板基础进行植筋，机组来线侧采用独立基础；防护棚采用钢结构(钢构件全部热浸锌)，所有连接只用螺栓连接，不能焊接；屋顶采用UPVC材质的瓦板，用特制的防锈钉固定瓦板；在棚内安装桥式起重机，电动葫芦能够前后、左右移动，任意到达需要起吊设备的地方，方便检修；现场的GIS设备只能分三期停电，所以防护棚分三期设计，分三期建设，减少对机组上网发电的影响。

本实用新型的有益效果在于：有效防止了GIS设备密封件的老化，避免了雨水进入电器设备造成安全隐患，提高了检修效率，不需要另外再用吊车，可直接使用棚内起重装置，设备使用寿命延长。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。显而易见，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

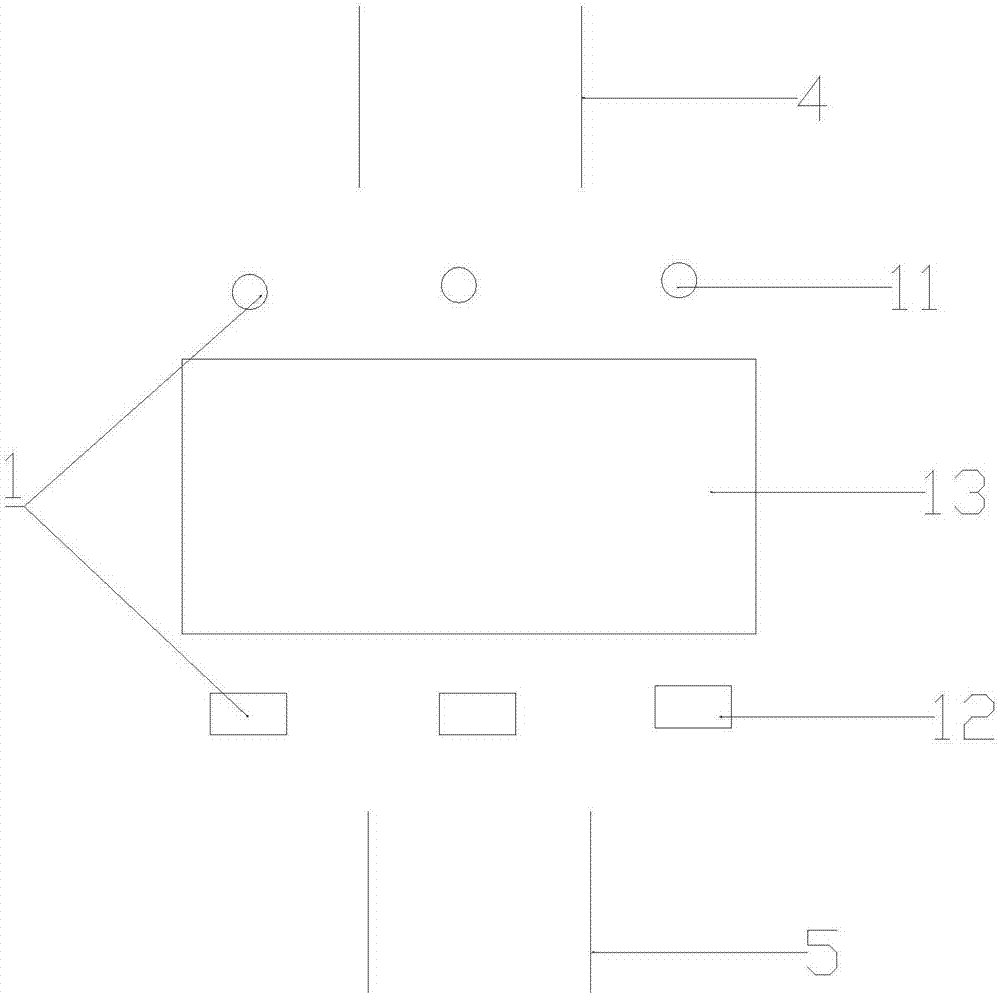

图1是本实施例的地基部分俯视结构示意图；

图2是本实施例的架体部分结构示意图；

图3是本实施例的棚顶结构示意图；

图中，地基1、架体2、棚顶3、架空高压线4、埋地电缆线5、防护棚柱6、防护棚梁7、起重设备8、起重设备轨道架9、起重设备吊钩10、植筋基础11、独立基础12、GIS设备13。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例1:

一种户外GIS设备防护棚，包括地基1、架体2和棚顶3，所述地基包括植筋基础11和独立基础12两种，所述植筋基础和独立基础分别设置有3组，所述地基平行设置在GIS设备13的两侧，GIS设备的一侧为架空高压线4，另一端为埋地电缆线5；所述植筋基础设置在架空高压线同侧，所述独立基础设置在埋地电缆线同侧；

所述架体设置在地基上方，所述棚顶设置在架体上方；

所述架体包括防护棚柱6、防护棚梁7和起重设备8，所述防护棚柱底部与植筋基础和独立基础相连接；

所述棚顶设置在架体顶部，植筋基础一侧低于独立基础一侧，棚顶整体呈一定倾斜角度。

所述起重设备通过垂直设置在防护棚柱上的起重设备轨道架9支撑，所述起重设备底部设置有起重设备吊钩10。

所述起重设备可沿设备轨道架水平移动。

所述植筋基础和独立基础分别设置有三个，所述防护棚的防护棚柱设置有六根。

所述棚顶整体倾斜与水平面的夹角为10°。

所述棚顶为UPVC合成树脂瓦板。

本实施例提供的一种户外GIS设备防护棚，该防护棚在使用过程中，防护棚的地基处理尽量减少对既有建构筑物的影响，架空出线侧利用原有大板基础进行植筋，机组来线侧采用独立基础；防护棚采用钢结构(钢构件全部热浸锌)，所有连接只用螺栓连接，不能焊接；屋顶采用UPVC材质的瓦板，用特制的防锈钉固定瓦板；在棚内安装桥式起重机，电动葫芦能够前后、左右移动，任意到达需要起吊设备的地方，方便检修；现场的GIS设备只能分三期停电，所以防护棚分三期设计，分三期建设，减少对机组上网发电的影响。

本实施例的有益效果在于：有效防止了GIS设备密封件的老化，避免了雨水进入电器设备造成安全隐患，提高了检修效率，不需要另外再用吊车，可直接使用棚内起重装置，设备使用寿命延长。
