一种组合式水簸箕PC模具的制作方法

本实用新型提供了一种组合式水簸箕pc模具。

背景技术：

在建筑工程施工中，凸出屋面的建筑物的落水管口处水簸箕的通常做法是采用细石混凝土浇筑而成，表面由水泥砂浆抹平，该施工做法不仅工序繁琐、施工效率低，且施工质量难以保证，后期易出现空鼓、开裂、起皮起砂等质量问题，增加了施工成本。而通过采用pc构件装配式施工的新型施工方法，可有效解决这一问题。

技术实现要素：

本实用新型的目的就是提供一种组合式水簸箕pc模具，用于水簸箕pc构件制作，实现水簸箕pc构件装配式施工，达到提高施工质量，降本增效的目的。

为解决上述技术问题，本实用新型采用如下技术方案：

一种组合式水簸箕pc模具，包括有：前挡板、侧挡板、主成型板、螺栓；所述前挡板与主成型板螺栓连接固定；所述侧挡板与主成型板螺栓连接固定；所述前挡板与侧挡板螺栓连接固定；用所述螺栓将前挡板、侧挡板固定在定位主成型板周边。

作为优选，所述的主成型板是由6mm厚钢板焊接而成，其中钢板一、钢板二、钢板三焊接成水簸箕内轮廓形状，钢板三一边呈弧形，钢板四为弧形钢板，其弧度与钢板三相匹配，将钢板一、钢板二、钢板三、钢板四焊接在一起，钢板四四周外延尺寸分别为前端30mm、侧端及上端20mm，钢板五、钢板六、钢板七垂直焊接于钢板四外侧四边。

作为优选，所述的前挡板、侧挡板由6mm厚钢板焊接而成，每个均由5块矩形钢板组成，具体形式为一块主矩形钢板四边垂直焊接四块长条小矩形钢板。

采用上述技术方案具有以下优点和效果：本模具具有制作简单、安拆方便、操作快捷、制作成本低的优点，可重复使用，便于推广。

下面结合附图和具体实施方式对本实用新型作进一步描述。

附图说明

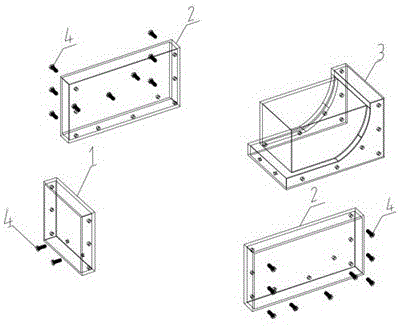

图1为本实用新型的结构分解示意图

图2为为本实用新型的主成型板意图

图3为本实用新型的结构侧视示意图

图4为本实用新型的结构下视示意图

图5为本实用新型的结构组装示意图

图中：1-前挡板，2-侧挡板，3-主成型板，3-1-钢板一，3-2-钢板二

3-3-钢板三，3-4-钢板四，3-5-钢板五，3-6-钢板六，3-7-钢板七，4-螺栓。

具体实施方式

如图1至图5所示，一种组合式水簸箕pc模具，包括前挡板（1）、侧挡板（2）、主成型板（3）、螺栓（4）。其中，前挡板（1）、侧挡板（2）由6mm厚钢板焊接而成，每个均由5块矩形钢板组成，具体形式为一块主矩形钢板四边垂直焊接四块长条小矩形钢板，前挡板（1）长度220mm、宽度210mm、高度45mm，侧挡板（2）长度385mm、宽度210mm、高度50mm；主成型板（3）是由6mm厚钢板焊接而成，其中钢板一（3-1）、钢板二（3-2）、钢板三（3-3）焊接成水簸箕内轮廓形状，内轮廓长度260mm、宽度180mm、高度150mm，钢板三（3-3）一边呈弧形，钢板四（3-4）为弧形钢板，其弧度与钢板三（3-3）相匹配，将钢板一（3-1）、钢板二（3-2）、钢板三（3-3）、钢板四（3-4）焊接在一起，钢板四（3-4）四周外延尺寸分别为前端30mm、侧端及上端20mm，钢板五（3-5）、钢板六（3-6）、钢板七（3-7）垂直焊接于钢板四（3-4）外侧四边。前挡板（1）、侧挡板（2）通过螺栓（4）紧固在主成型板（3）的周边，防止pc构件制作时发生变形，制作时水簸箕呈倒扣形式，水簸箕侧板与底板厚20mm，后侧板厚30mm，组装成型的模具外轮廓长度340mm、宽度220mm、高度210mm。

本实用新型具有制作简单、成本低、操作快捷、pc构件成型质量好、拆模方便等优点，可重复使用，便于推广。

以上所述仅为本实用新型的具体实施例，但本实用新型的技术特征并不局限于此，任何本领域的技术人员在本实用新型的领域内，所作的变化或修饰皆涵盖在本实用新型的专利范围之中。

技术特征：

1.一种组合式水簸箕pc模具，其特征在于：包括前挡板（1）、侧挡板（2）、主成型板（3）、螺栓（4）；所述前挡板（1）与主成型板（3）螺栓连接固定；所述侧挡板（2）与主成型板（3）螺栓连接固定；所述前挡板（1）与侧挡板（2）螺栓连接固定；所述螺栓（4）将前挡板（1）、侧挡板（2）固定在主成型板（3）周边。

2.根据权利要求1所述的一种组合式水簸箕pc模具，其特征在于：所述的主成型板（3）是由6mm厚钢板焊接而成，其中钢板一（3-1）、钢板二（3-2）、钢板三（3-3）焊接成水簸箕内轮廓形状，钢板三（3-3）一边呈弧形，钢板四（3-4）为弧形钢板，其弧度与钢板三（3-3）相匹配，将钢板一（3-1）、钢板二（3-2）、钢板三（3-3）、钢板四（3-4）焊接在一起，钢板四（3-4）四周外延尺寸分别为前端30mm、侧端及上端20mm，钢板五（3-5）、钢板六（3-6）、钢板七（3-7）垂直焊接于钢板四（3-4）外侧四边。

3.根据权利要求1所述的一种组合式水簸箕pc模具，其特征在于：所述的前挡板（1）、侧挡板（2）由6mm厚钢板焊接而成，每个均由5块矩形钢板组成，具体形式为一块主矩形钢板四边垂直焊接四块长条小矩形钢板。

技术总结
本实用新型公开一种组合式水簸箕PC模具，包括前挡板、侧挡板、主成型板、螺栓；所述前挡板与主成型板螺栓连接固定；所述侧挡板与主成型板螺栓连接固定；所述前挡板与侧挡板螺栓连接固定。所述的主成型板是由6mm厚钢板焊接而成，其中钢板一、钢板二、钢板三焊接成水簸箕内轮廓形状，将钢板四与钢板一、钢板二、钢板三焊接在一起，钢板五、钢板六、钢板七垂直焊接于钢板四外侧四边。所述螺栓将前挡板、侧挡板固定在主成型板挡板周边。本实用新型一种组合式水簸箕PC模具的优点是：本模具具有拆模简单、操作简便快捷、制作成本低的优点，可重复使用，便于推广。
