可用法兰连接的钛钢内筒的制作方法

本实用新型涉及一种可用法兰连接的钛钢内筒，属于烟囱防腐技术领域。

背景技术：

目前，钛钢内筒采用焊接的方式进行安装，但是由于材料本身及焊接的特殊性，而且由于钛钢复合板焊接属于比较新的施工领域，施工措施还不成熟、不完善，给现场焊接施工带来困难。现场焊接施工中会经常出现质量问题。采用焊接连接钛钢内筒达不到应有的防腐效果，且施工周期长、安全性低。

技术实现要素：

本实用新型所要解决的是用焊接的方式安装钛钢内筒难度大、周期长、安全性低及漏点多的问题。

为了解决上述问题，本实用新型提供了一种可用法兰连接的钛钢内筒，其特征在于，由至少一段内筒单元连接而成，每个内筒单元由至少两块弧形钛钢板连接而成，相邻两个内筒单元之间通过法兰连接。

优选地，所述法兰上设有均匀分布的安装孔。

优选地，同一个所述内筒单元中的弧形钛钢板结构相同。

更优选地，每个所述内筒单元由三块结构相同的弧形钛钢板连接而成。

优选地，相邻两个所述内筒单元中的连接处不在同一直线方向上。

更优选地，每个所述内筒单元的结构相同，任意一个内筒单元中的连接处位于其相邻内筒单元上的两个连接处的中心线上。

本实用新型使钛钢内筒间的连接由焊接变为法兰连接，大大降低了施工难度，缩短了施工周期，解决了现有施工方式中焊接缝易成为湿烟气漏点的问题，提高了整个钛钢内筒的施工质量。

附图说明

图1为实用新型提供的一种可用法兰连接的钛钢内筒的结构示意图；

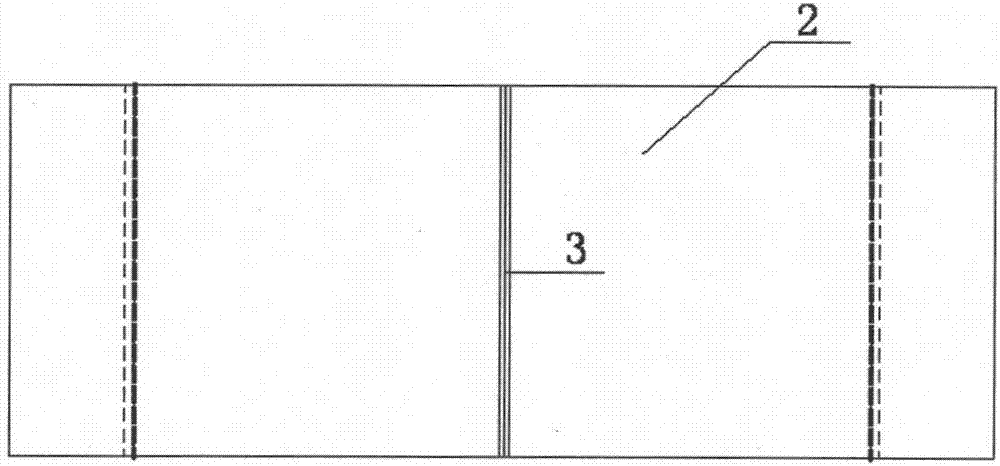

图2为内筒单元展开后的平面图；

图3为内筒单元的俯视图；

图4为法兰的局部放大图。

具体实施方式

为使本实用新型更明显易懂，兹以优选实施例，并配合附图作详细说明如下。

实施例

如图1所示，为本实用新型提供的一种可用法兰连接的钛钢内筒，其由三段结构相同的内筒单元1连接而成，每个内筒单元1由三块结构相同的弧形钛钢板2通过螺栓连接而成(连接处3如图2中所示)，相邻两个内筒单元1之间通过法兰4连接，法兰4上设有均匀分布的安装孔6(如图3所示)。

安装时，任意一个内筒单元1中的连接处3位于其相邻内筒单元1上的两个连接处3的中心线上。

安装时，在烟囱外，将三块弧形钛钢板2通过连接处3连接成一段完整的内筒单元1，重复该步骤组装好三段内筒单元1，然后将组装好的内筒单元1运入烟囱内固定，再将第二个内筒单元1运入烟囱内，与上段内筒单元1通过边缘处的法兰4连接，按前述方法安装第三个内筒单元1，整根钛钢内筒即安装完成。
