一种高速刮边机的制作方法

文档序号:34053707发布日期:2023-05-05 16:09阅读:25来源:国知局
一种高速刮边机的制作方法

本技术属于及陶瓷加工,具体涉及一种高速刮边机。


背景技术:

1、在陶瓷墙地砖生产中,当砖坯经过淋釉工序后,砖坯边缘会出现多余釉层,需要刮理后进入下一流程,如果多余的釉层物料不处理,就很可能在烧成窑中,砖坯的前边和其它砖接触的过程中,使砖与砖片之间产生粘结,因此需要在淋釉后需要做刮边处理,来避免砖坯之间的粘结导致废次品。

2、现有的刮边机受结构设计等因素影响,刮边速度普遍较慢,同时刮边处理时往往会产生大量的粉尘污染工作环境,并且影响了产品的质量。


技术实现思路

1、本实用新型的目的在于提供一种高速刮边机,以解决上述背景技术中提出的问题。

2、为解决上述技术问题,本实用新型所采用的技术方案是:一种高速刮边机,包括机架、输送装置、刮边装置和挡砖装置,所述的机架上方两端设有用于砖坯进出的进口和出口,所述进口和出口之间设置有输送装置,所述刮边装置设置在机架靠近出口一侧,刮边装置由刮刀机构和横向机构组成,横向机构包括位于机架上方的刮边壳体和设在刮边壳体内部、控制刮刀机构移动的横向组件,所述刮刀机构包括与横向组件活动连接的直线轴承件、刀柄和刮边刀头,所述刀柄上设有若干个安装刮边刀头的安装孔,所述刀柄通过前后微调组件与支撑轴承件,所述挡砖装置设置在机架上,且位于刮边壳体下方。

3、进一步的,所述的输送装置由输送电机、输送皮带轮和输送皮带组成,所述的输送电机设置在机架的一侧,所述的输送电机的传动轴上设置有若干个输送皮带轮,所述的输送皮带轮为对称设计,每组输送皮带轮有输送皮带进行连接。

4、进一步的,所述挡砖装置包括两个挡杆,两个挡杆通过两个活动支架活动连接在机架上,所述两个活动支架分别设置在刮边壳体两侧。

5、进一步的,所述挡砖装置还包括安装在刮边壳体下方的两个气缸,两个气缸顶部分别相应与两个挡杆底部固定连接。

6、进一步的,两个所述挡杆上位于刮边壳体的靠近出口一侧均固定连接有挡块。

7、进一步的,所述横向组件包括控制刮刀机构在刮边壳体内部沿着中心平行轴线作左右运动的刮刀电机,所述刮刀电机呈贯穿刮边壳体设置。

8、进一步的,所述刮边刀头为合金刀头。

9、本实用新型的有益效果是:

10、(1)本实用新型的刮边壳体下方设置挡砖装置,挡砖装置的两个挡杆通过两个活动支架活动连接在机架上,挡杆底部固定连接在气缸顶部,挡杆上位于刮边壳体的靠近出口一侧固定连接有挡块,挡块将多个砖坯挡齐,能更好对多个砖坯进行刮边,同时刀柄通过前后微调组件与支撑轴承件,使得刮边刀头在刮边前得到准确定位,提升了工作效率。

11、(2)本实用新型通过直线轴承件来将刮边机构连接到横向组件上,能更好的控制刮刀机构的水平位置变化,通过在刀柄上设有若干个安装刮边刀头的安装孔,调节刮边刀头高度,更好适应砖坯尺寸变化,满足不同砖坯的刮边。

12、(3)本实用新型通过设置刮边壳体,同刮边刀头为合金刀头,使得刮边工作时极大的减少了粉尘,保护了工作车间的整洁,有效的保障工人们的健康。



技术特征:

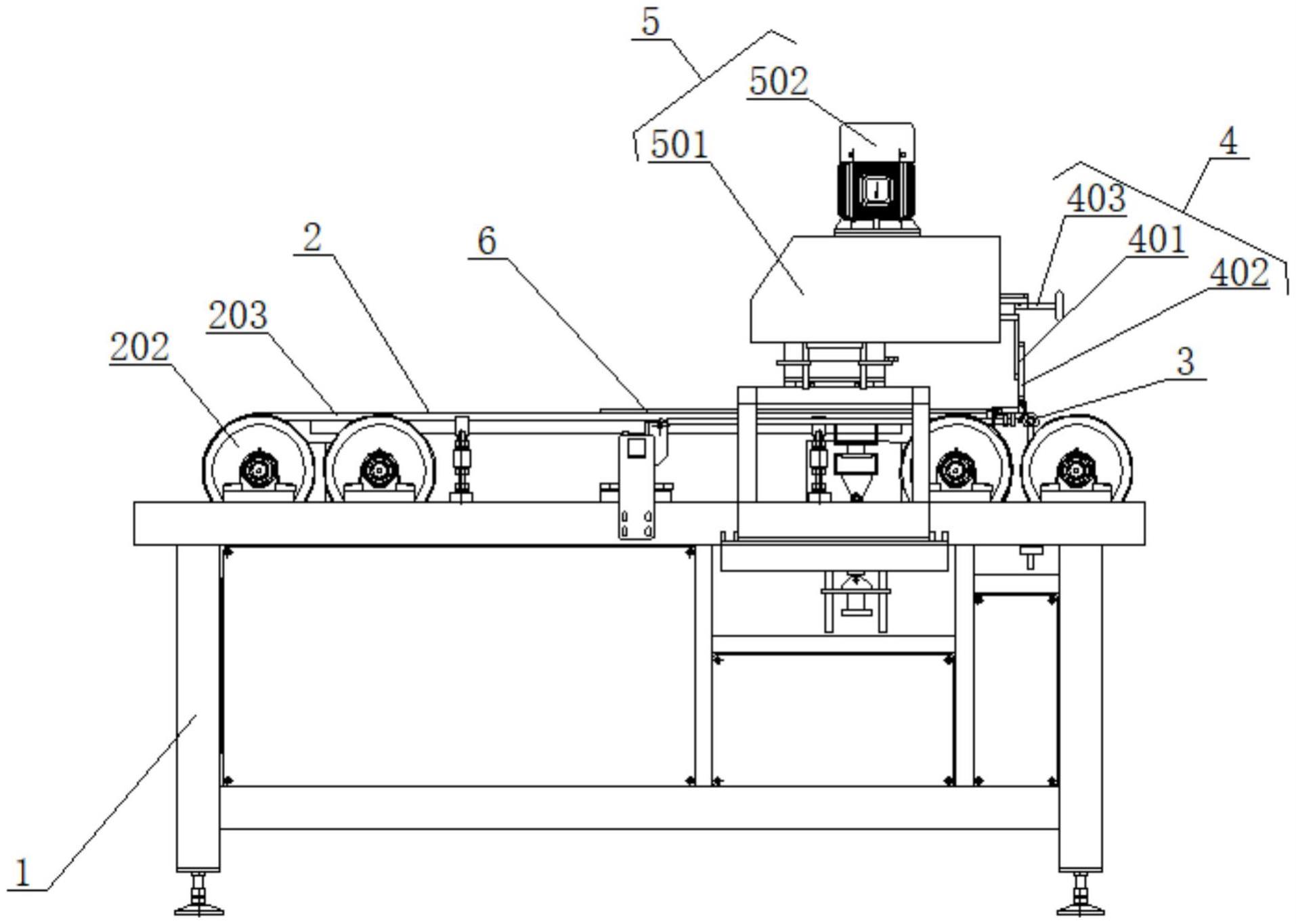

1.一种高速刮边机,包括机架(1)、输送装置(2)、刮边装置和挡砖装置(3),其特征在于,所述的机架(1)上方两端设有用于砖坯(6)进出的进口和出口,所述进口和出口处之间设置有输送装置(2),所述刮边装置设置在机架(1)靠近出口一侧,刮边装置由刮刀机构(4)和横向机构(5)组成,横向机构(5)包括位于机架(1)上方的刮边壳体(501)和设在刮边壳体(501)内部、控制刮刀机构(4)移动的横向组件,所述刮刀机构(4)包括与横向组件活动连接的直线轴承件、刀柄(401)和刮边刀头(402),所述刀柄(401)上设有若干个安装刮边刀头(402)的安装孔,所述刀柄(401)通过前后微调组(403)件与支撑轴承件,所述挡砖装置(3)设置在机架(1)上,且位于刮边壳体(501)下方。

2.根据权利要求1所述的一种高速刮边机,其特征在于,所述的输送装置(2)由输送电机(201)、输送皮带轮(202)和输送皮带(203)组成,所述的输送电机(201)设置在机架(1)的一侧,所述的输送电机(201)的传动轴上设置有若干个输送皮带轮(202),所述的输送皮带轮(202)为对称设计,每组输送皮带轮(202)有输送皮带(203)进行连接。

3.根据权利要求1所述的一种高速刮边机,其特征在于,所述挡砖装置(3)包括两个挡杆(301),两个挡杆(301)通过两个活动支架(302)活动连接在机架(1)上,所述两个活动支架(302)分别设置在刮边壳体(501)两侧。

4.根据权利要求3所述的一种高速刮边机,其特征在于,所述挡砖装置(3)还包括安装在刮边壳体(501)下方的两个气缸(303),两个气缸(303)顶部分别相应与两个挡杆(301)底部固定连接。

5.根据权利要求3所述的一种高速刮边机,其特征在于,两个所述挡杆(301)上位于刮边壳体(501)的靠近出口一侧均固定连接有挡块(304)。

6.根据权利要求1所述的一种高速刮边机,其特征在于,所述横向组件包括控制刮刀机构(4)在刮边壳体(501)内部沿着中心平行轴线作左右运动的刮刀电机(502),所述刮刀电机(502)呈贯穿刮边壳体(501)设置。

7.根据权利要求1所述的一种高速刮边机,其特征在于,所述刮边刀头(402)为合金刀头。


技术总结
本技术公开了一种高速刮边机,包括机架、输送装置、刮边装置和挡砖装置,所述刮边装置由刮刀机构和横向机构组成,刮刀机构包括与横向组件活动连接的直线轴承件、刀柄和刮边刀头,刀柄上设有若干个安装刮边刀头的安装孔,刀柄通过前后微调组件与支撑轴承件,挡砖装置设置在机架上,且位于刮边壳体下方。本技术的刮边壳体下方设置挡砖装置,挡砖装置的两个挡杆通过两个活动支架活动连接在机架上,挡杆底部固定连接在气缸顶部,挡杆上位于刮边壳体的靠近出口一侧固定连接有挡块,挡块将多个砖坯挡齐,能更好对多个砖坯进行刮边,同时刀柄通过前后微调组件与支撑轴承件,使得刮边刀头在刮边前得到准确定位,提升了工作效率。
