一种碳分子筛压断设备的制作方法

本技术涉及碳分子筛，特别涉及一种碳分子筛压断设备。

背景技术：

1、碳分子筛是20世纪七十年代发展起来的一种新型吸附剂，是一种优良的非极性碳素材料，制氮碳分子筛用于分离空气富集氮气，采用常温低压制氮工艺，比传统的深冷高压制氮工艺具有投资费用少，产氮速度快、氮气成本低等优点。而碳分子筛在进行加工成型中，当碳分子筛挤出成条状后需要通过压断设备进行均压断，而根据碳分子筛的特性在进行压断时易将碳分子筛压碎，或者压断不均匀，使用不方便，而且根据用处不同，有时需要压断均匀，有时碳分子筛的均匀度就没那么高要求，不方便根据情况调节进行压断使用。

技术实现思路

1、本实用新型所要解决的技术问题，是针对上述存在的技术不足，提供一种碳分子筛压断设备。使用时，方便根据不同情况进行调节使用，方便辅助压断，压断更均匀。

2、本实用新型采用的技术方案是：提供一种碳分子筛压断设备，包括碳分子筛本体和用于放碳分子筛本体的压断平台，其特征在于：还包括与压断平台配合的气缸；压断平台上方，气缸上端固定连接有安装板；安装板上螺纹连接有调节螺栓；调节螺栓下端通过转轴转动连接有安装条；安装条与安装板沿竖向滑动配合；安装条上安装有切割电动推杆；切割电动推杆的输出端安装有切割机；安装板另一端安装有和切割机配合的压刀。

3、进一步优化本技术方案，一种碳分子筛压断设备的切割机和压刀均与碳分子筛本体对应设置。

4、进一步优化本技术方案，一种碳分子筛压断设备的切割机左端，压断平台上固定连接有按压电动推杆；按压电动推杆的输出端固定连接有按压板；按压板下端固定连接有橡胶垫。

5、进一步优化本技术方案，一种碳分子筛压断设备的安装板上固定连接有刻度杆；刻度杆上滑动连接有刻度管；调节螺栓外侧转动套接有转动管；刻度管和转动管之间固定连接有连接架。

6、进一步优化本技术方案，一种碳分子筛压断设备的切割机处，压断平台上开有多个收集孔；多个收集孔下端设置有一个收集壳。

7、进一步优化本技术方案，一种碳分子筛压断设备的压刀处，压断平台上设置有斜面；压断平台一侧设置有和斜面对应设置有收料车。

8、本实用新型与传统压断设备相比，其有益效果在于：

9、1、碳分子筛本体、压断平台、按压电动推杆、按压板、橡胶垫的配合，将碳分子筛本体进行固定限位，防止进行压断时产生位移，方便进行辅助压断使用；

10、2、碳分子筛本体、气缸、安装板、调节螺栓、安装条、切割电动推杆、切割机、压刀的配合，通过切割定位槽的提前定位，切割后的碳分子筛本体压断更均匀，减少压碎的概率；

11、3、调节螺栓、安装条、切割电动推杆、切割机的配合，方便根据不同情况进行调节使用，方便更好的进行碳分子筛本体的压断使用；

12、4、调节螺栓、转动管、连接架、刻度管、刻度杆的配合，方便了解调节的刻度；收集孔和收集壳的设置方便收集切割产生的粉末；斜面和收料车的设置，方便将切割后的碳分子筛收集。

技术特征：

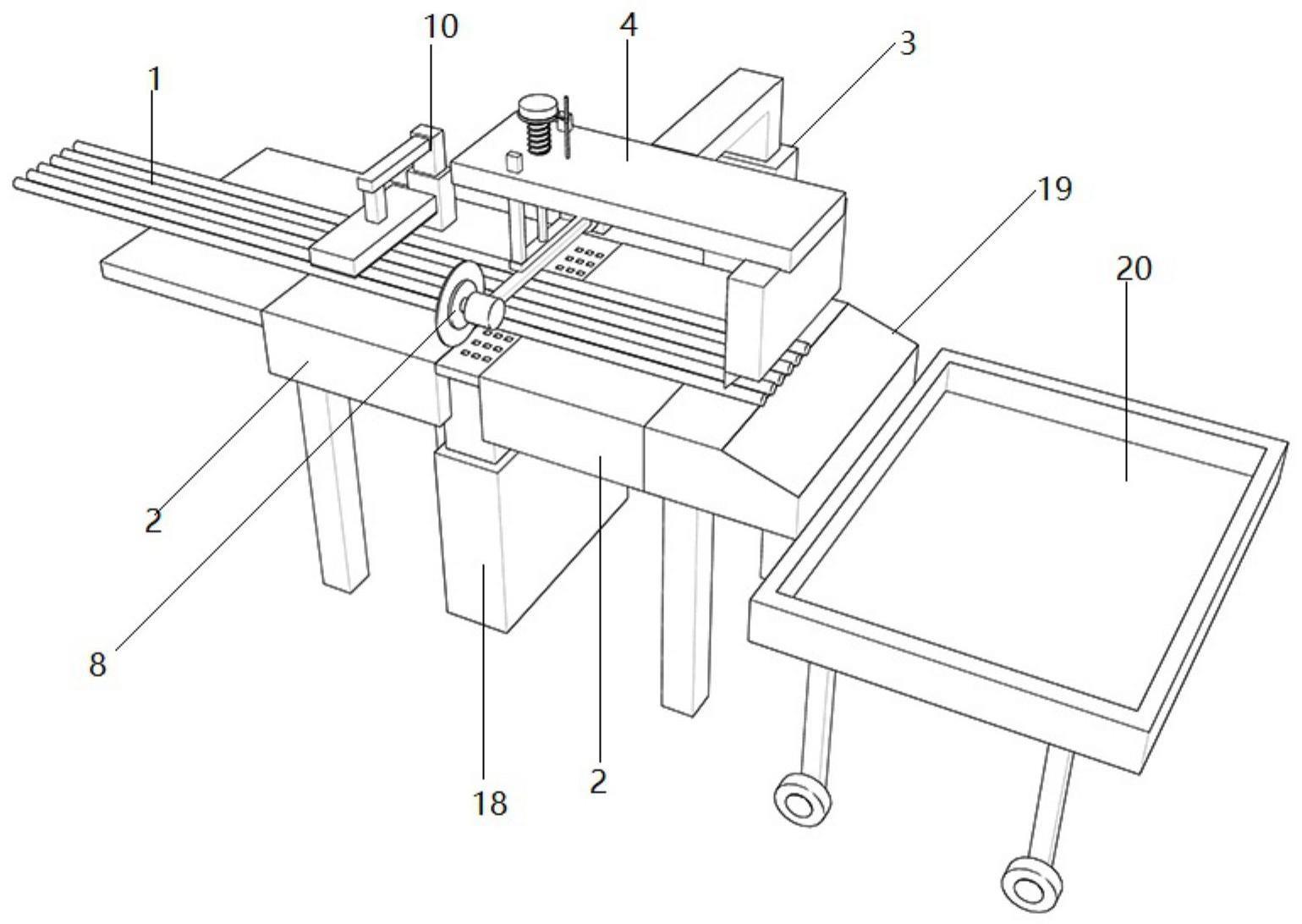

1.一种碳分子筛压断设备，包括碳分子筛本体(1)和用于放碳分子筛本体(1)的压断平台(2)，其特征在于：还包括与压断平台(2)配合的气缸(3)；压断平台(2)上方，气缸(3)上端固定连接有安装板(4)；安装板(4)上螺纹连接有调节螺栓(5)；调节螺栓(5)下端通过转轴转动连接有安装条(6)；安装条(6)与安装板(4)沿竖向滑动配合；安装条(6)上安装有切割电动推杆(7)；切割电动推杆(7)的输出端安装有切割机(8)；安装板(4)另一端安装有和切割机(8)配合的压刀(9)。

2.根据权利要求1所述的一种碳分子筛压断设备，其特征在于：切割机(8)和压刀(9)均与碳分子筛本体(1)对应设置。

3.根据权利要求1所述的一种碳分子筛压断设备，其特征在于：切割机(8)左端，压断平台(2)上固定连接有按压电动推杆(10)；按压电动推杆(10)的输出端固定连接有按压板(11)；按压板(11)下端固定连接有橡胶垫(12)。

4.根据权利要求1所述的一种碳分子筛压断设备，其特征在于：安装板(4)上固定连接有刻度杆(13)；刻度杆(13)上滑动连接有刻度管(14)；调节螺栓(5)外侧转动套接有转动管(15)；刻度管(14)和转动管(15)之间固定连接有连接架(16)。

5.根据权利要求1所述的一种碳分子筛压断设备，其特征在于：切割机(8)处，压断平台(2)上开有多个收集孔(17)；多个收集孔(17)下端设置有一个收集壳(18)。

6.根据权利要求1所述的一种碳分子筛压断设备，其特征在于：压刀(9)处，压断平台(2)上设置有斜面(19)；压断平台(2)一侧设置有和斜面(19)对应设置有收料车(20)。

技术总结
本技术公开了一种碳分子筛压断设备，涉及碳分子筛技术领域。它包括碳分子筛本体和用于放碳分子筛本体的压断平台，其特征在于：还包括与压断平台配合的气缸；压断平台上方，气缸上端固定连接有安装板；安装板上螺纹连接有调节螺栓；调节螺栓下端通过转轴转动连接有安装条；安装条与安装板沿竖向滑动配合；安装条上安装有切割电动推杆。本技术的有益效果是：使用时，方便根据不同情况进行调节使用，方便辅助压断，压断更均匀。

技术研发人员：王菊,张庆丰,崔艳庆
受保护的技术使用者：廊坊赛盛新材料科技有限公司
技术研发日：20230209
技术公布日：2024/1/12
