一种具有拼接组合功能的建设工程施工围挡的制作方法

本技术涉及施工围挡，特别是一种具有拼接组合功能的建设工程施工围挡。

背景技术：

1、施工围挡是在建筑或建设工程施工作业过程中需要搭设的临时性墙体，施工围挡将施工作业现场与外部环境隔离开来，使施工现场成为一个相对封闭的空间，避免施工过程中的噪声、扬尘及凌乱情况暴露，保证安全文明施工。

2、现有技术cn217151525u一种施工围挡，其包括多根固定于施工地面的固定立柱和设置于相邻固定立柱之间的防护挡板，所述固定立柱垂直于施工地面设置，所述防护挡板包括两条相互平行的固定条板和设置于两固定条板之间的防护条板。

3、此现有技术为常见的围挡形式，由立柱、立柱之间的两根水平的条板、围挡面板组成，其中立柱与两根条板均需要一组构件进行连接，然后，还有的围挡顶部还加装了降尘用的水管和喷雾头，还需要另加其他构件进行固定组装，这样导致围挡的组装构件需要至少三组甚至多组，导致围挡组装起来工序较多，部署速度慢，组装麻烦，因此提出一种新的具有拼接组合功能的建设工程施工围挡。

技术实现思路

1、本实用新型的目的旨在至少解决所述技术缺陷之一。

2、为此，本实用新型的一个目的在于提出一种具有拼接组合功能的建设工程施工围挡，以解决背景技术中所提到的问题，克服现有技术中存在的不足。

3、为了实现上述目的，本实用新型一方面的实施例提供一种具有拼接组合功能的建设工程施工围挡，包括底板、立柱，所述底板的顶部固定连接有立柱，所述立柱内侧的底端固定连接有下横梁，所述立柱内侧的顶端固定连接有上横梁，所述下横梁两侧的端部固定连接有连接板；

4、所述上横梁的两侧固定连接有接头，所述接头的顶面和连接板的顶面均高于立柱的顶面；

5、所述立柱顶面的边缘处固定连接有固定板，所述上横梁的顶部固定连接有管箍，所述管箍呈倒u形，所述管箍的两侧固定连接有侧耳，所述固定板、连接板、接头和侧耳之间依次贴合，所述固定板、连接板、接头和侧耳上均开设有通孔；

6、所述通孔中插接有螺栓，所述螺栓的端部螺纹连接有螺母，所述螺母拧紧在固定板的侧面；

7、所述管箍的内侧箍有水管，所述水管的一侧固定连接有若干个喷雾头；

8、所述下横梁和上横梁之间卡接有围挡板，所述围挡板的两侧贴靠立柱的侧面。

9、由上述任一方案优选的是，所述底板通过地脚螺栓和固定螺母固定在地面上，其中地脚螺栓插接底板，固定螺母拧紧在底板顶面。

10、采用上述技术方案：本装置主体由底板、立柱、下横梁、上横梁、水管、围挡板组成，其中围挡板优选双层塑料内夹泡沫板组成，其内部为多孔结构，可有效吸音降噪，降低施工场地噪音对外界的污染。

11、由上述任一方案优选的是，所述底板的顶面与立柱的底面焊接，所述下横梁的竖断面形状为u形，所述上横梁的竖断面形状为倒u形。

12、采用上述技术方案：本施工围挡应用于建设工程领域，具体是本装置部署在建设工程工地的边缘处。

13、由上述任一方案优选的是，所述连接板竖向设置，所述连接板、接头、固定板和侧耳均被螺栓贯穿。

14、采用上述技术方案：本装置为拼接式，放弃使用现场焊接式，可实现围挡的现场快速拼接组装，减少构件的使用，提高围挡的部署速度。

15、由上述任一方案优选的是，所述连接板与下横梁的两侧焊接，所述连接板的背面贴靠立柱的侧面。

16、采用上述技术方案：本装置的核心结构为：下横梁、上横梁、连接板、接头、固定板、管箍、侧耳、通孔、螺栓、螺母。本装置的核心优点为：围挡整体由若干个构件组成，放弃使用现场焊接式，可实现围挡的现场快速拼接组装，减少构件的使用，提高围挡的部署速度，具体是，在底板、立柱部署好后，定位上横梁、上横梁，并将围挡板同时卡在上横梁、下横梁之间，同步在上横梁上方放好水管和管箍，此时连接板、接头、固定板和侧耳贴合，并连接板、接头、固定板和侧耳上的通孔对齐，此时只需要使用螺栓贯穿连接板、接头、固定板和侧耳上的通孔后，上紧螺母，即可实现下横梁、上横梁、管箍、立柱的同步连接组装，无需多余连接构件，减少构件使用，组装速度快、效率高，节省人工，可快速将围挡墙部署完成。

17、由上述任一方案优选的是，所述固定板、连接板、接头和侧耳上开设的通孔对齐。

18、与现有技术相比，本实用新型所具有的优点和有益效果为：

19、该具有拼接组合功能的建设工程施工围挡，通过下横梁、上横梁、连接板、接头、固定板、管箍、侧耳、通孔、螺栓、螺母的配合设置，围挡整体由若干个构件组成，放弃使用现场焊接式，可实现围挡的现场快速拼接组装，减少构件的使用，提高围挡的部署速度，具体是，在底板、立柱部署好后，定位上横梁、上横梁，并将围挡板同时卡在上横梁、下横梁之间，同步在上横梁上方放好水管和管箍，此时连接板、接头、固定板和侧耳贴合，并连接板、接头、固定板和侧耳上的通孔对齐，此时只需要使用螺栓贯穿连接板、接头、固定板和侧耳上的通孔后，上紧螺母，即可实现下横梁、上横梁、管箍、立柱的同步连接组装，无需多余连接构件，减少构件使用，组装速度快、效率高，节省人工，可快速将围挡墙部署完成。

20、本实用新型附加的方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

技术特征：

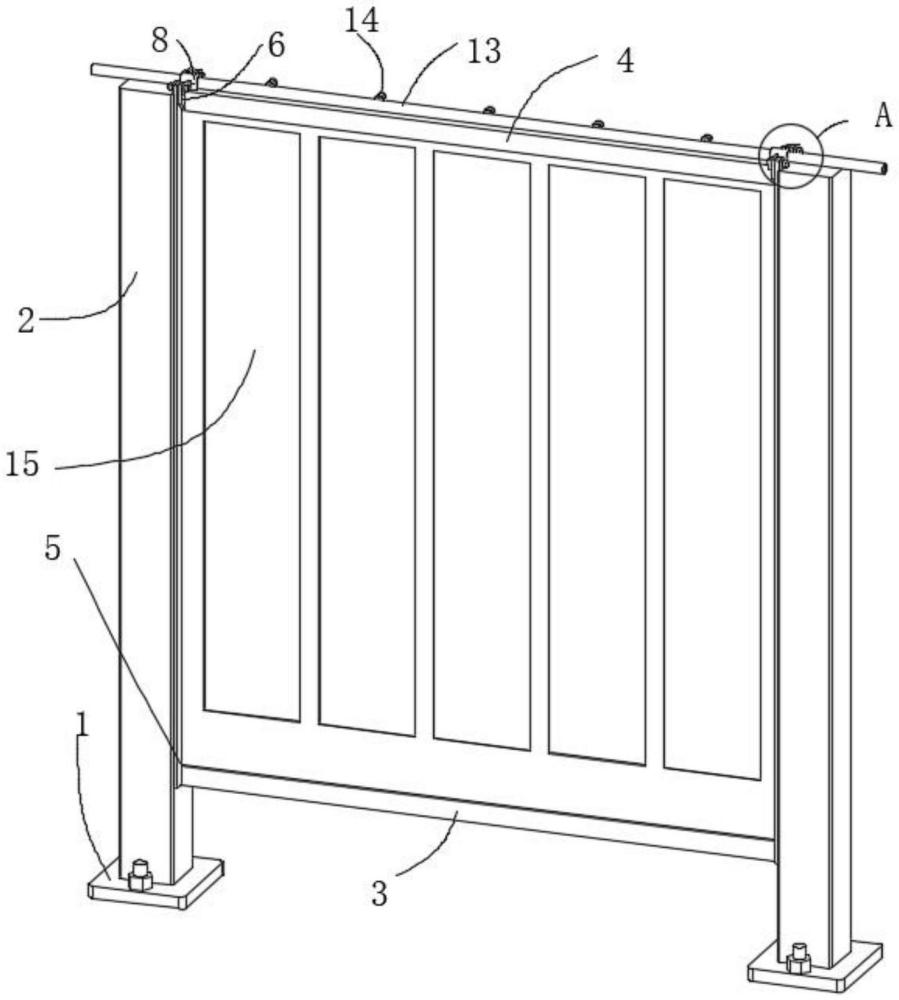

1.一种具有拼接组合功能的建设工程施工围挡，包括底板(1)、立柱(2)，所述底板(1)的顶部固定连接有立柱(2)，其特征在于，所述立柱(2)内侧的底端固定连接有下横梁(3)，所述立柱(2)内侧的顶端固定连接有上横梁(4)，所述下横梁(3)两侧的端部固定连接有连接板(5)；

2.如权利要求1所述的一种具有拼接组合功能的建设工程施工围挡，其特征在于：所述底板(1)通过地脚螺栓和固定螺母固定在地面上，其中地脚螺栓插接底板(1)，固定螺母拧紧在底板(1)顶面。

3.如权利要求2所述的一种具有拼接组合功能的建设工程施工围挡，其特征在于：所述底板(1)的顶面与立柱(2)的底面焊接，所述下横梁(3)的竖断面形状为u形，所述上横梁(4)的竖断面形状为倒u形。

4.如权利要求3所述的一种具有拼接组合功能的建设工程施工围挡，其特征在于：所述连接板(5)竖向设置，所述连接板(5)、接头(6)、固定板(7)和侧耳(9)均被螺栓(11)贯穿。

5.如权利要求4所述的一种具有拼接组合功能的建设工程施工围挡，其特征在于：所述连接板(5)与下横梁(3)的两侧焊接，所述连接板(5)的背面贴靠立柱(2)的侧面。

6.如权利要求5所述的一种具有拼接组合功能的建设工程施工围挡，其特征在于：所述固定板(7)、连接板(5)、接头(6)和侧耳(9)上开设的通孔(10)对齐。

技术总结
本技术提出了一种具有拼接组合功能的建设工程施工围挡，包括底板、立柱，所述底板的顶部固定连接有立柱，所述立柱内侧的底端固定连接有下横梁，所述立柱内侧的顶端固定连接有上横梁。本技术的优点在于：在底板、立柱部署好后，定位上横梁、上横梁，并将围挡板同时卡在上横梁、下横梁之间，同步在上横梁上方放好水管和管箍，此时连接板、接头、固定板和侧耳贴合，并连接板、接头、固定板和侧耳上的通孔对齐，此时只需要使用螺栓贯穿连接板、接头、固定板和侧耳上的通孔后，上紧螺母，即可实现下横梁、上横梁、管箍、立柱的同步连接组装，无需多余连接构件，减少构件使用，组装速度快、效率高，节省人工，可快速将围挡墙部署完成。

技术研发人员：傅春红,谢红英
受保护的技术使用者：上海智云建设工程有限公司
技术研发日：20230823
技术公布日：2024/3/27
