一种房屋建筑漆料喷涂装置及其喷涂方法与流程

本发明涉及漆料喷涂，特别是涉及一种房屋建筑漆料喷涂装置及其喷涂方法。

背景技术：

1、现有在对房屋建筑进行喷涂漆料时，一般都采用人工喷涂，而人工喷涂时，首先要人工使用搅拌器充分搅拌漆料，以确保其均匀混合，然后再调整喷嘴大小和喷涂压力，正式喷涂后，工人背负喷涂设备，保持稳定的喷涂速度和距离，使得漆料均匀覆盖在目标表面上，可见人工喷涂一方面，需要喷涂工人具备一定经验，才能具有较好的喷涂效果越好，另一方面，由于工人需要背负喷涂设备，进行多次喷涂，非常耗费工人时间和体力，因此，现有技术中，开发了一些喷涂设备，用以降低工人劳动强度，提高喷涂效率和喷涂一致性，如公开号为：cn117536410a的发明专利，其公开了一种室内装饰装修喷涂装置，使用时，只需通过工人推动喷涂推车，即可对墙面进行喷涂，且还可以实现对墙面拐角处区域的喷涂，可以节省人力，提高效率，但是该喷涂装置中，一方面，漆料喷涂装置在喷涂完成之后，喷漆的喷头上还会残留的漆料，由于重力会向下流动滴落到地面上，从而会造成地面的污染，另一方面，由于喷涂对待喷涂墙面的清洁度要求高，若待喷涂墙面上存在灰尘，会导致喷涂面上喷涂的漆料起泡而影响喷涂质量。

技术实现思路

1、本发明解决现有技术的不足而提供一种提高喷涂效率和喷涂质量，降低工人劳动强度的房屋建筑漆料喷涂装置及其喷涂方法。

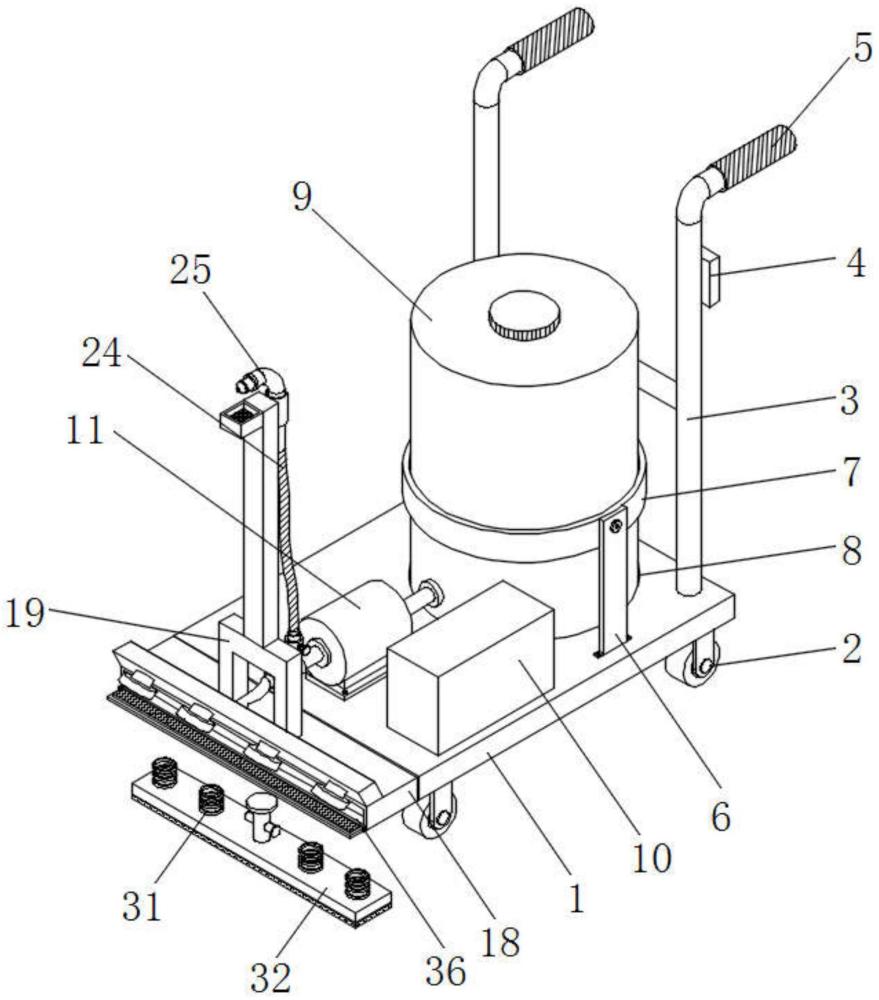

2、为实现上述目的，本发明首先提出了一种房屋建筑漆料喷涂装置，包括底座、清理组件和喷涂组件，底座的底部安装有行走轮，底座的一侧固定有安装板，另一侧的顶面上安装有方便推动底座移动的推动杆，底座的顶面上固定有漆料箱、传输泵和蓄电池，所述蓄电池给传输泵供电，所述清理组件和喷涂组件均固定在安装板上，清理组件用于对地面进行清理，所述喷涂组件包括第一涂料喷头和第二涂料喷头，所述传输泵的一端与漆料箱的出料口连接，另一端通过两个独立的阀门分别与第一涂料喷头和第二涂料喷头连接，

3、安装板的顶部安装有支撑架，支撑架顶端一侧安装有与第二涂料喷头相匹配的卡环，另一侧安装有残渣收集盒，残渣收集盒的内部安装有第一涂料吸收垫，非工作状态时，当第二涂料喷头卡装在卡环内后，第二涂料喷头的喷涂端刚好置于残渣收集盒的正上方，从而通过残渣收集盒可以收集第二涂料喷头滴落的残留涂料；采用上述结构，本装置支撑架为第二涂料喷头的安装提供位置，连接杆用来安装卡环，当第二涂料喷头不使用时，可以将第二涂料喷头通过卡环固定在连接杆的顶端，残渣收集盒为第一涂料吸收垫提供安装位置，第一涂料吸收垫对第二涂料喷头使用之后滴落的漆料进行吸收，避免漆料滴落在地面上，

4、安装板的前端固定有水平布设的固定杆，固定杆上安装有固定管，固定杆的下方安装有沿固定杆长度方向排布的多个第一涂料喷头，第一涂料喷头的进料口与固定管连接，且第一涂料喷头的喷涂端面向地面，安装板上、在第一涂料喷头的正下方还固定有可折叠收纳的活动板，活动板面向固定杆一侧上设置有收集槽，收集槽内放置有第二涂料吸收垫，活动板与固定杆平行布设，且活动板的长度与固定杆的长度相匹配，所述安装板的前端面上设置有与活动板大小相匹配的存放槽，所述活动板两端可转动安装在存放槽内，且存放槽内设有限制活动板旋转角度的限位装置。

5、采用上述结构，首先将该装置推动到开始使用的位置，通过将控制器4将传输泵11打开，传输泵11将漆料进行传输，将第一开关阀14打开，第二开关阀16关闭，使漆料最后传输到第一涂料喷头28中喷出，第一涂料喷头28向下倾斜安装，使第一涂料喷头28喷出的漆料能够喷涂在地面上使用，在进行喷涂时，清理垫33与地面接触，实现对地面上的灰尘进行清理。

6、本实施方式中，传输泵的输入端上安装有连接管、输出端上安装有安装管，传输泵的输入端通过连接管与漆料箱出料口连接，安装管的出口上安装三通管，三通管的第一出口上安装有第一开关阀、第二出口上安装有第二开关阀，第一开关阀的出口端上连接有第一软管，所述第一软管通过固定管与第一涂料喷头的进料口连接，第二开关阀的出口端上安装有对接管，对接管的出口端与第二软管连接，第二软管与第二涂料喷头的进料口连接。

7、本实施方式中，限位装置包括限位板、限位块和卡位块，所述活动板的两端设置有转动轴，所述存放槽的两侧内壁上设置固定有限位板，所述限位板上设置有与活动板上转动轴相匹配的轴孔，所述活动板两端的转动轴插装在限位板的轴孔内实现转动，所述限位板上设置有限位块，所述转动轴上固定有与限位块相匹配的卡位块，当活动板旋转到水平时，转动轴上的卡位块被限位块阻挡，使转动轴不再继续转动，从而实现对活动板的旋转角度的限制，所述存放槽内还设有弹性锁舌，活动板上设有与弹性锁舌相匹配的锁孔。

8、当第一涂料喷头在工作时，将活动板旋转完全进入存放槽内，此时弹性锁舌卡装在活动板的锁孔内，将活动板限位在存放槽内，当第一涂料喷头工作完成后，拔出弹性锁舌，活动板旋转到水平状态，此时活动板置于第一涂料喷头的正下方，对第一涂料喷头上滴落的漆料进行吸收，避免对地面造成污染。

9、本实施方式中，所述推动杆上还安装有控制器，所述传输泵、第一开关阀、第二开关阀通过控制器4与蓄电池电连接。

10、本实施方式中，所述漆料箱通过锁定装置固定在底座上，锁定装置包括设置在底座顶部与漆料箱底部大小相匹配的限位槽、竖直固定在底座上、限位槽两侧的支撑板以及固定在支撑板顶部、与漆料箱外径相匹配的限位环，漆料箱的底部放置在限位槽内后，漆料箱的底部通过限位槽限位，漆料箱的中部通过限位环限位。

11、本实施方式中，安装板的底部开设有安装槽，安装槽的中部开设有将安装槽与安装板顶面连通的贯穿孔，安装槽的内安装有清理组件，清理组件包括连接板和垂直固定在连接板顶面中部的拉动杆，连接板与安装槽大小相匹配，所述拉动杆滑动安装在贯穿孔内，拉动杆的一端从贯穿孔内伸出安装板形成限位端，拉动杆在限位端的顶部固定有大于贯穿孔的挡块防止拉动杆，从而防止拉动杆与贯穿孔脱离，拉动杆在限位端上还设置有销孔，连接板的顶面上、在拉动杆的两侧对称设置有多个连接弹簧，连接弹簧的一端固定在安装槽的顶部，另一端固定在连接板上，连接板的底部可拆卸安装有清理垫。工作状态时，连接板在连接弹簧的弹性推力作用下下压，使得清理垫与地面接触，实现清理垫对地面的清理，在非工作状态时，上提拉动杆，使得连接板置于安装槽内，此时将限位销插装在限位端的销孔内，使得连接板锁定在安装槽内，清理垫不与地面接触。

12、本实施方式中，所述清理垫为百洁布。

13、一种房屋建筑漆料的喷涂方法，包括上述房屋建筑漆料喷涂装置，具体包括如下步骤：

14、s1：工作人员推动房屋建筑漆料喷涂装置，使房屋建筑漆料喷涂装置移动到需要使用的位置；

15、s2：大面积喷涂：

16、将限位销从拉动杆的内部抽出，使连接板底部的清理垫接触到待喷涂漆料的地面，打开传输泵，将第二开关阀关闭，第一开关阀打开，使漆料通过第一涂料喷头喷出，此时工作人员推动房屋建筑漆料喷涂装置移动，实现大面积的喷涂，当喷涂完成之后，利用拉动杆将清理垫向上拉动，将限位销插入到拉动杆的销孔中对拉动杆进行限位，使得清理垫不与地面接触；

17、s3：小面积喷涂：

18、将第二开关阀打开，第一开关阀关闭，使漆料通过第二涂料喷头中喷出，工人手持第二涂料喷头对小面积或遗漏的部分进行喷涂。

19、与现有技术相比，本发明的有益效果是：

20、1、本发明中安装槽中用来安装清理组件，清理组件在进行使用时，将限位销从而拉动杆的内部抽出，连接弹簧带动连接板向下移动，使连接板底部安装的清理垫接触到需要喷涂漆料的地面，该装置喷涂时是通过拉动装置移动喷涂，从而清理垫会先对需要喷涂的地面事先进行清理，避免地面上存在灰尘导致漆料喷涂之后容易起泡，而影响漆料喷涂质量。

21、2、本发明中将第二开关阀关闭，第一开关阀打开，使传输的漆料通过第一软管进入到固定管中，从而使漆料通过排列安装的第一涂料喷头中排出，实现大面积的喷涂，当需要对小面积的地方喷涂或对遗漏的部分喷涂时，将第二开关阀打开，第一开关阀关闭，使漆料通过对接管进入到第二软管中，第二软管设置足够长使用，使漆料通过第二涂料喷头中喷出，从而对小面积或遗漏的部分进行喷出，使该装置使用的更加灵活方便。

22、3、本发明中残渣收集盒为第一涂料吸收垫提供安装位置，第一涂料吸收垫对第二涂料喷头使用之后滴落的漆料进行吸收，避免漆料滴落在地面上，同时活动板通过转动轴活动安装，从而使活动板能够转动，且转动轴的其中一端通过阻尼螺栓连接，从而使转动轴在进行转动时具有阻力，活动板为第二涂料吸收垫提供安装位置，当活动板转动到第一涂料喷头的下方时，可以对第一涂料喷头上滴落的漆料进行吸收，避免对地面造成污染。

23、综上所述，本发明通过清理组件，可以在喷涂前自动对地面进行清理，防止灰尘导致的漆料起泡，确保喷涂质量。通过调整开关阀，漆料可以在不同的软管和喷头间切换，实现大面积喷涂与对小面积或遗漏部分的精细喷涂，提高喷涂的灵活性和方便性。通过残渣收集盒和可转动的活动板，配合涂料吸收垫，有效吸收喷头使用后滴落的漆料，防止地面污染，提高环保性能。本发明不仅提高了喷涂效率和喷涂质量，而且减少了环境污染，提升了整体工艺的灵活性和便捷性。
