一种多功能文件收纳装置的制作方法

本发明收纳装置领域，尤其是涉及一种多功能文件收纳装置。

背景技术：

办公室内常常会订阅期刊杂志，也会收到各种信件文档，以及客户宣传资料等等文件都需要摆放存储，便于工作中需要时及时查找出来使用。现有的书立功能单一，只能存放期刊杂志、报考书籍、信件资料等信息文档，不能作为其他用途，办公室内常用的办公文具另在放在相应的办公器材中，使用时需要另行取出，使用完毕还需要再放回原处，便于以后使用时能够顺利找到，这就无形中增加了人们的工作量，降低了工作效率，同时也占用很多办公空间，使办公环境杂乱无章。

技术实现要素：

本发明要解决的问题是提供一种多功能文件收纳装置。

为解决上述技术问题，本发明采用的技术方案是：一种多功能文件收纳装置，包括固定架，所述固定架外设有防护栏，所述固定架与所述防护栏设置于第一置物板上，所述第一置物板左右两侧设有滑道，所述滑道上可滑动的设有第二置物板，所述第一置物板、所述第二置物板上可拆卸地设有文件固定装置，所述文件固定装置由底板、左挡板、右挡板、固定隔板组成，所述固定隔板设于所述左挡板、所述右挡板之间并固定于所述底板上，所述固定隔板之间还设有活动挡板，所述活动挡板通过支撑弹簧与所述左挡板、所述右挡板连接定位；

所述第二置物板包括挡臂、调节螺栓，所述挡臂通过所述调节螺栓可滑动地设置于所述滑道上。

所述第二置物板由主板、设置于所述主板左右两侧的翻折板组成。

所述第一置物板的侧边、所述第二置物板的侧边均设有标签。

本发明的有益效果是：第一置物板上可以放置书籍等材料，第二置物板可抽取的拉出，可放置纸质文件，增加文件放置面积，同时对放置文件进行分类；第二置物板根据需要可折叠、可打开；文件固定装置通过支撑弹簧将隔板与左挡板、隔板与右挡板之间的文件加紧；标签方便文件归类放置、拿取。本发明可实现一物多用，既方便文件平放又方便文件立放，结构大方美观。

附图说明

图1是本发明的结构示意图

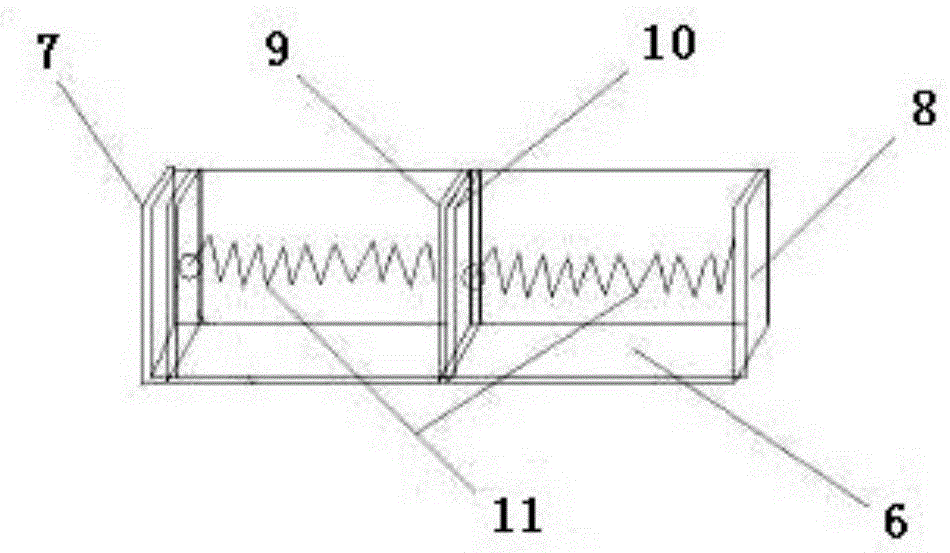

图2是文件固定装置的结构示意图

图3是第二置物板的结构示意图

图中：

1、固定架 2、防护栏 3、第一置物板

4、滑道 5、第二置物板 6、底板

7、左挡板 8、右挡板 9、固定隔板

10、活动挡板 11、支撑弹簧 12、主板

13、翻折板 14、标签 15、文件固定装置

具体实施方式

下面通过具体的实施例对本发明的技术方案作进一步的说明。

实施例1

一种多功能文件收纳装置，包括固定架1，固定架1外设有防护栏2，固定架1与防护栏2设置于第一置物板3上，第一置物板3左右两侧设有滑道4，滑道4上可滑动的设有第二置物板5，第一置物板3、第二置物板5上可拆卸地设有文件固定装置15，文件固定装置15由底板6、左挡板7、右挡板8、固定隔板9组成，固定隔板9设于左挡板7、右挡板8之间并固定于底板6上，固定隔板9之间还设有活动挡板10，活动挡板10通过支撑弹簧11与左挡板7、右挡板8连接定位，第二置物板5包括挡臂、调节螺栓，所述挡臂通过所述调节螺栓可滑动地设置于所述滑道上。

实施例2

一种多功能文件收纳装置，包括固定架1，固定架1外设有防护栏2，固定架1与防护栏2设置于第一置物板3上，第一置物板3左右两侧设有滑道4，第二置物板5包括挡臂、调节螺栓，所述挡臂通过所述调节螺栓可滑动地设置于所述滑道上，第一置物板3、第二置物板5上可拆卸地设有文件固定装置15，文件固定装置15由底板6、左挡板7、右挡板8、固定隔板9组成，固定隔板9设于左挡板7、右挡板8之间并固定于底板6上，固定隔板9之间还设有活动挡板10，活动挡板10通过支撑弹簧11与左挡板7、右挡板8连接定位，第二置物板5由主板12、设置于主板12左右两侧的翻折板13组成。

实施例3

一种多功能文件收纳装置，包括固定架1，固定架1外设有防护栏2，固定架1与防护栏2设置于第一置物板3上，第一置物板3左右两侧设有滑道4，第二置物板5包括挡臂、调节螺栓，所述挡臂通过所述调节螺栓可滑动地设置于所述滑道上，第一置物板3、第二置物板5上可拆卸地设有文件固定装置15，第一置物板3的侧边、第二置物板5的侧边均设有标签14，文件固定装置15由底板6、左挡板7、右挡板8、固定隔板9组成，固定隔板9设于左挡板7、右挡板8之间并固定于底板6上，固定隔板9之间还设有活动挡板10，活动挡板10通过支撑弹簧11与左挡板7、右挡板8连接定位，第二置物板5由主板12、设置于主板12左右两侧的翻折板13组成。

以上对本发明的三个实施例进行了详细说明，但所述内容仅为本发明的较佳实施例，不能被认为用于限定本发明的实施范围。凡依本发明申请范围所作的均等变化与改进等，均应仍归属于本发明的专利涵盖范围之内。
