一种发电式温控电热床的制作方法

本发明涉及一种电热床，尤其涉及一种发电式温控电热床，属于家用电器设备技术领域。

背景技术：

在冬天人们习惯于使用电热毯，电热毯能够为床垫加热升温，达到温暖的使用温度。但是现有的电热毯需要使用外接电源，外接220V电压在电热毯使用较长时间后会有触电风险，而且节能效果不佳，不能自行发电供电热毯使用，缺少一种能够自行发电并且能控制温度的新型电热床。

技术实现要素：

本发明的目的是针对目前使用的电热床结构简单，不能自行发电供电热毯使用，节能效果不佳，并且具有一定的触电风险的缺陷和不足，现提供一种结构合理，能自行发电供电热毯使用，节能效果好，而且没有触电风险，使用很方便的能发电的一种发电式温控电热床。

为实现上述目的，本发明的技术解决方案是：一种发电式温控电热床，包括床架、床垫和电加热毯，床垫的底部安装有支撑脚，其特征在于：所述支撑脚的底部与床架之间设置有压电陶瓷，压电陶瓷由银层、压电陶瓷和金属基材制成，压电陶瓷与整流模块的输入端相连接，整流模块的输出端与滤波模块的输入端相连接，滤波模块的输出端与蓄电池的输入端相连接，蓄电池的输出端与电源管理模块相连接，电源管理模块经温度控制器与电加热毯相连接，电加热毯的内部均匀铺设有发热电丝，发热电丝与温度控制器相连接。

所述电源管理模块内设置有电流检测芯片、二极管芯片以及至少两个电极本体，二极管芯片设置在电极本体上。

本发明的有益效果是：利用压电陶瓷发电，并在整流模块和滤波模块的作用下处理后储存在蓄电池内，电源管理模块实现对蓄电池内电能的管理和分配，同时利用温度控制器对电加热毯的加热温度进行准确控制，节能环保，安全舒适。

附图说明

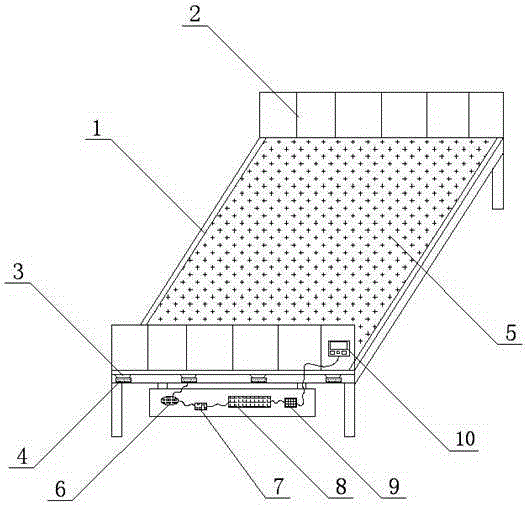

图1是本发明的结构示意图。

图中：床架1，床垫2，支撑脚3，压电陶瓷4，电加热毯5，整流模块6，滤波模块7，蓄电池8，电源管理模块9，温度控制器10。

具体实施方式

以下结合附图说明和具体实施方式对本发明作进一步的详细描述。

参见图1，本发明的一种发电式温控电热床，包括床架1、床垫2和电加热毯5，床垫2的底部安装有支撑脚3，其特征在于：所述支撑脚3的底部与床架1之间设置有压电陶瓷4，压电陶瓷4由银层、压电陶瓷和金属基材制成，压电陶瓷4与整流模块6的输入端相连接，整流模块6的输出端与滤波模块7的输入端相连接，滤波模块7的输出端与蓄电池8的输入端相连接，蓄电池8的输出端与电源管理模块9相连接，电源管理模块9经温度控制器10与电加热毯5相连接，电加热毯10的内部均匀铺设有发热电丝，发热电丝与温度控制器10相连接。

所述电源管理模块9内设置有电流检测芯片、二极管芯片以及至少两个电极本体，二极管芯片设置在电极本体上。

如附图1，床垫2的底部安装有多个支撑脚3，床垫2通过支撑脚3搁置在床架1上，每个支撑脚3的底部安装有压电陶瓷4，床垫2及支撑脚3的重量压在压电陶瓷4上。压电陶瓷4由银层、压电陶瓷和金属基材制成，在受压以及所受压力发生变化是能够生产一定的电流，实现发电。

压电陶瓷4与整流模块6的输入端相连接，整流模块6的输出端与滤波模块7的输入端相连接，滤波模块7的输出端与蓄电池8的输入端相连接，压电陶瓷4所发出的电流经整流模块6和滤波模块7处理后输入到蓄电池8内储存。蓄电池8的输出端与电源管理模块9相连接，电源管理模块9内设置有电流检测芯片、二极管芯片以及至少两个电极本体，二极管芯片设置在电极本体上。电源管理模块9与温度控制器10相连接，电源管理模块9能够根据温度控制器10控制电能的输出。

床垫2的上表面内侧面上设置有电加热毯5，电加热毯10的内部均匀铺设有发热电丝，发热电丝与温度控制器10相连接，蓄电池8为电加热毯10提供加热所需的电能。本发明利用压电陶瓷4发电，并在整流模块6和滤波模块7的作用下处理后储存在蓄电池8内，电源管理模块9实现对蓄电池8内电能的管理和分配，同时利用温度控制器10对电加热毯5的加热温度进行准确控制，节能环保，安全舒适。
