制冷展示柜系统的制作方法

本发明涉及制冷设备领域，更具体而言，其涉及一种制冷展示柜系统。

背景技术：

制冷展示柜常见于大型集市、超市或生鲜市场，其主要用于为储存在其中的商品提供低温环境，进而提高商品的新鲜程度及保存期限。此外，其还具备便于消费者查看及选购商品等特征。基于应用环境、布局空间等多方面的考虑，可将制冷展示柜设计成卧式、立式等多种形式以供选择。

例如，图1示出了一种常见的立式制冷展示柜100，其包括柜体110及被柜体110所环绕的展示区间120。可在展示区间120内设置若干搁架，并将商品置于搁架上以便放置及储存。展示区间120的正面并未被柜体110所封闭，此处为留给消费者查看及选购商品的进出口。在使用过程中，消费者可经由此处查看展示区间120内的商品，并根据需求决定是否购买。该制冷展示柜100的制冷功能由所附的一套制冷系统200提供。该制冷系统200可包括内置于柜体110后部部分中的蒸发器210及内置于柜体110底部部分中的蒸发器风机211。整个柜体110内部为空气连通的结构。在制冷系统200工作过程中，空气在蒸发器风机211的驱迫下，经由柜体110的底部部分进入柜体中，流过蒸发器210并得到充分冷却，冷却后的空气一方面经由柜体110的壁面与展示区间120换热，另一方面通过在柜体110的壁面上开设的通风孔直接进入展示区间120中来与其中的商品换热，从而实现低温储存商品的效果。

然而，在以此为代表的制冷展示柜中，由于结构设计及气体流动的局限性，难以确保展示区间中商品得到较为均匀的冷藏。例如，如图1所示的制冷展示柜100，在展示区间下部前侧存在高温区域121，存放于此处的商品极有可能因为相对较高的温度而损坏或变质。

技术实现要素：

本发明的目的在于提供一种能够对展示区间中温度较高的区域进行加强制冷的制冷展示柜系统。

本发明的目的还在于提供另一种能够对展示区间中温度较高的区域进行加强制冷的制冷展示柜系统。

为实现以上目的或其他目的，本发明提供以下技术方案。

根据本发明的一个方面，提供一种制冷展示柜系统，其包括：柜体；展示区间，其由所述柜体围成，并具有通过空气幕与外界连通的展示口；以及制冷系统，其包括通过管路依次连通的压缩机、冷凝器、节流元件及蒸发器；以及旁通换热器，其入口端与出口端均连接所述蒸发器；其中，所述旁通换热器设置成接触所述柜体，并与所述展示区间进行换热。

根据本发明的另一个方面，还提供一种制冷展示柜系统，其包括：体；展示区间，其由所述柜体围成，并具有通过空气幕与外界连通的展示口；以及制冷系统，其包括通过管路依次连通的压缩机、冷凝器、节流元件及蒸发器；以及旁通换热器，其入口端与出口端均连接所述蒸发器；其中，所述旁通换热器的主体部分集成在所述柜体中，并与所述展示区间进行换热。

附图说明

图1是现有技术的制冷展示柜的示意图；

图2是本发明的制冷展示柜的一个实施例的示意图；以及

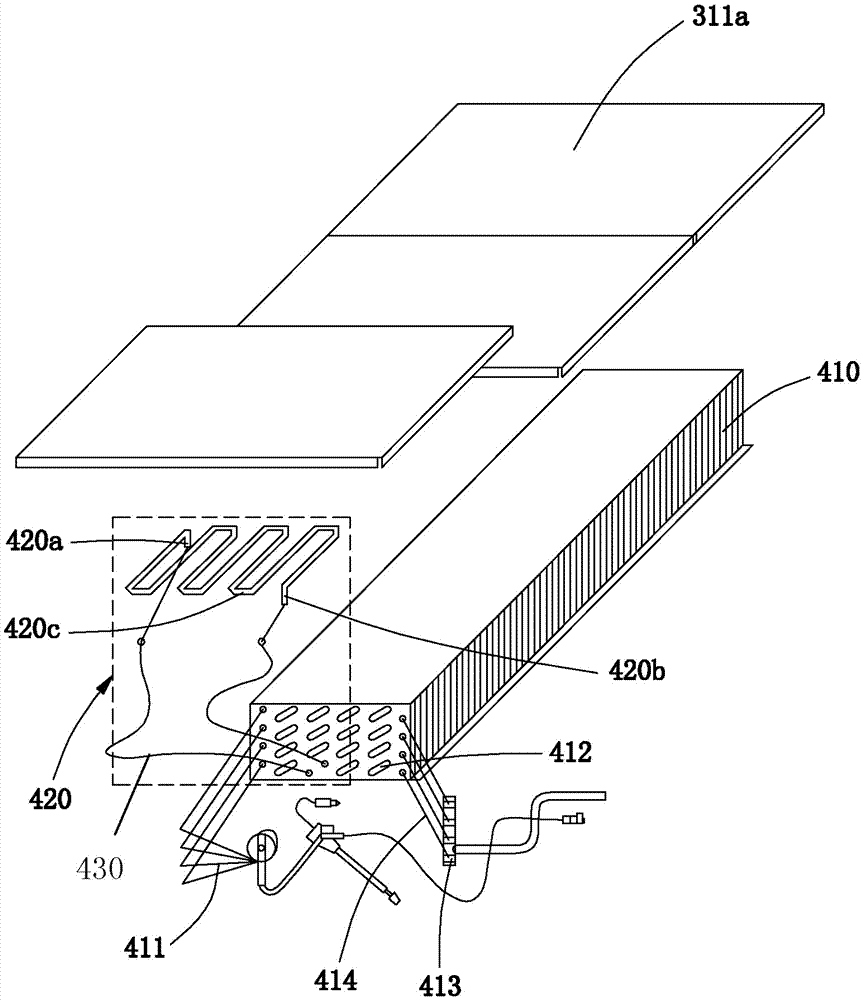

图3是本发明的制冷展示柜的柜体底部部分的一个实施例的示意图。

具体实施方式

参照图2，其示出了根据本发明的一个实施例的制冷展示柜系统。该套制冷展示柜系统主要包括用于展示及销售商品的制冷展示柜部分及用于提供冷藏/冷冻效果的制冷系统部分。

其中，制冷展示柜300包括柜体310及由柜体310围成的展示区间320。对于立式展示柜而言，展示区间320的底部、后部及顶部分别由柜体310对应的底部部分311、后部部分312及顶部部分313所封闭，而其前侧则设置通过空气幕与外界连通的展示口，以供消费者查看及选购置于展示区间320中的商品。

此外，制冷展示柜系统所需的制冷系统400可包括通过管路依次连通的压缩机、冷凝器、节流元件及蒸发器410。根据布置空间的大小及制冷展示柜本身的结构情况，可将制冷系统400的全部部件均布置在柜体310中，从而提供一种一体式制冷系统；或者仅将制冷系统400的蒸发器410及其所对应的蒸发器风机布置在柜体310中，以确保制冷展示柜300所需的制冷量得以供应。此外，本发明的制冷系统400还包括旁通换热器420，其入口端与出口端均连接蒸发器410，从而能够从蒸发器410中引导部分制冷剂经由旁通换热器420与指定位置进行换热，并在完成该热交换过程后再将制冷剂引导回蒸发器410中。具体而言，可将旁通换热器420设置成接触柜体310，并与此处的展示区间320进行换热。在此种情形下，由于旁通换热器420的制冷剂经由柜体310的壁面直接与展示区间320进行换热，此种换热效果将会远高于通过空气间接地将蒸发器410中的制冷剂所携带的冷量传递至展示区间320的效果，因为其换热过程中损耗被降至最低。并且可根据实际应用情形来将旁通换热器420布置在展示区间320中具有相对较高温度的区域所对应的柜体310的壁面处，从而针对性地对此处进行降温，改善制冷展示柜的工作效果。

对于本发明的上述实施例中的旁通换热器的布置，在原理上即为尽可能地将其布置在相对高温区域的柜体壁面处。然而，在实际过程中还应结合展示柜的实际可用空间、布置成本、简单可靠性等多个方面来综合考虑。在此，提供若干种旁通换热器的布置方式，以供参考。

例如，参见图2及图3，可将旁通换热器420布置在柜体210的底部部分311中，且从下方接触底部部分的顶板311a，从而实现与此处的展示区间320进行换热。经过实验研究，发现绝大部分制冷展示柜300在展示区间320的下部具有相对较差的冷藏效果。因此，通过旁通换热器420对此处的展示区间320进行加强换热十分必要。对于此种布置方式，具体而言，可采用多种连接方式来实现二者的连接。例如，可在底部部分311的顶板311a上设置卡接件，将旁通换热器420通过卡接件卡接至底部部分311的顶板311a。再如，还可额外包括粘接件，旁通换热器420通过粘接件从下朝上地粘接至底部部分的顶板311a，如粘接件可为周边带粘附剂的衬垫，通过衬垫将旁通换热器420的主体部分包覆住，并通过其周边的粘附剂将其与顶板311a粘接。如此，一方面实现了旁通换热器420与顶板311a之间的固定连接，另一方面还大致隔绝了旁通换热器420朝下方的热传递，避免了不必要的结霜结露，使得冷量将尽可能的朝上通过顶板311a传递。

关于本发明的上述实施例中提及的旁通换热器与蒸发器的具体连接方式，也存在多种可能，只要其能实现将蒸发器中制冷剂以适当流量引入旁通换热器来进行换热即可。在此，提供若干种旁通换热器的布置方式，以供参考。

可选地，蒸发器可包括若干条蒸发支路以降低制冷剂侧流动压降提高换热效果，其中包含第一蒸发支路。旁通换热器的入口端与出口端均连接第一蒸发支路。第一蒸发支路的选定将基于以下原则。即，在制冷展示柜系统工作时，第一蒸发支路在蒸发器的所有蒸发支路中积存了最多液态制冷剂。也即第一蒸发支路具有相对较差的换热环境，由此导致其内的大量液态制冷剂并未吸收足够热量而充分蒸发，因此外界环境从此条蒸发支路所获取的冷量也相当有限，严重时，此处的蒸发器换热管路甚至会出现结霜结冰等现象。在此种情况下，接入旁通换热器一方面可以实现对制冷展示柜进行针对性加热的效果，另一方面还可以有效避免此处换热管路结霜结冰现象的发生。例如，如图3所示，在此实施例中，第一蒸发支路414位于蒸发器410的下部。此时旁通换热器420的入口端420a与出口端420b均连接至第一蒸发支路414，由此从具有较多液态制冷剂积存的第一蒸发支路414中引导出部分液态制冷剂进入旁通换热器420的主体部分420c，并在主体部分420c通过顶板311a实现与展示区间320的换热后，再将该部分液态制冷剂引导回第一蒸发支路414中，从而回归到常规制冷循环。

可选地，旁通换热器420的入口端420a与出口端420b还可从蒸发器410的任意换热管路412的弯头连接处接入蒸发器410。由于常规的翅片式换热器通常采用一端插入长u形管、另一端焊接弯头的方式来实现组装。因此，在将通换热器420在弯头连接处接入蒸发器410可以较好地利用到此处现有的连接端，无需对现有部件做出过多改进，易于实现且成本低廉。可选地，还可从蒸发器410的任意换热管路412与翅片的连接处接入蒸发器410，其同样能够实现将部分制冷剂引导入旁通换热器420的技术效果。可选地，还可从蒸发器410的任意分液器411的支管处接入蒸发器410。由于分液器411位于蒸发器410的外部，因此，选择此处作为接入口也相对易于加工。应当知道的是，回气管413处并不适于作为旁通换热器420的接入点，因为此处的制冷剂通常干度较低，传热性能较差。

此外，对于旁通换热器420接入蒸发器410的具体连接方式也存在若干实施例。

例如，可直接将旁通换热器420的入口端420a与出口端420b焊接至蒸发器410。此种连接方式操作快捷，加工方便，且具有相当好的连接密封性。再如，还可将旁通换热器420的入口端420a与出口端420b通过管接头连接至蒸发器410。采用此种连接方式的情况下，可将旁通换热器420作为标准件生产加工，并根据实际应用情形的不同而采用不同的管接头来实现旁通换热器420与蒸发器410之间的连接即可。本领域技术人员应当知道的是，本文所述的管接头并未仅局限于换热管的端部连接装置，其还可根据实际情形适当包括一段连接软管或连接管。图3中示出了包含一段软管的管接头430的一种实现形式。

至于旁通换热器420本身，也可具备多种结构形式。图3中的实施例提供了一种简单可行且高效的形式。也即，将旁通换热器420设计为呈往复布置的单个换热管，如此既便于旁通换热器420与柜体310之间的连接，也能够提供尽可能长的换热途径，加强热传递效果。

可选地，本发明的实施例中还包括若干对于制冷展示柜系统的常规部件的改进。例如，可将柜体310的底部部分311、后部部分312及顶部部分313相互呈空气流通；且空气幕形成在底部部分311与顶部部分313之间，并以从上向下的方向发生冷空气流动。由此，该制冷展示柜系统的空气流动系统与制冷系统形成配合。冷空气在柜体310的底部部分311经由制冷系统冷却后，依次流过后部部分312及顶部部分313，并从顶部部分313处向下流回至底部部分，进而在展示区间320的展示口处形成空气幕。

可选地，可将蒸发器410设置在柜体310的底部部分311中或设置在后部部分312中。两者均可实现与空气较好的换热效果，且不影响展示柜自身的美观性。

可选地，制冷展示柜系统还包括蒸发器风扇，可将其设置在柜体310的底部部分312中。由此驱迫空气进入柜体310中，并由下而上完成整个循环。

可选地，还可在柜体310的后部部分312中设置通风孔，并使该通风孔对应展示区间320中的货物展示区设置，从而确保放置在其中的商品能够获得更好的冷藏效果。进一步地，上述货物展示区的具体实现方式可以是展示区间320中的若干搁架321。

如下将结合以上实施例来描述本发明的工作过程：一方面，空气在蒸发器风机的驱迫下被吸入柜体310的底部部分311中，并在其中与蒸发器410实现热交换；经过冷却的空气继续流至柜体310的后部部分312中，部分空气经由此处的通风孔进入展示区间320内，并对搁架321上的商品进行冷却；另一部分空气继续向上流至柜体310的顶部部分313中，并从顶部部分313的前侧向下流回至底部部分311中，由此在展示区间320的展示口处形成空气幕，在外界环境及展示区间320内侧之间形成有效隔绝。另一方面，在制冷系统中，高温气态制冷剂经由压缩机压缩后，流入冷凝器内进行冷却，经冷却的制冷剂在经由节流元件节流后，进入蒸发器410中。大部分进入蒸发器410内的低温液态制冷剂将与以上所述的流经的空气进行换热；另一部分未能与流经空气形成充分换热的低温液态制冷剂（例如，在蒸发器底部处的制冷剂）将在旁通换热器420的引导下，流动至柜体310的底部部分311的顶板311a处，直接接触该顶板311a并将冷量提供给展示区间320内的商品，实现其充分冷却，并在此后流回蒸发器410中。全部制冷剂将从蒸发器410返回至压缩机中，开始新一轮制冷循环。

作为备选，本发明还提供了另一种制冷展示柜系统的实施方式。其在部分结构上具有与上述实施例中类似的结构布置。也即，制冷展示柜300同样包括柜体310及由柜体310围成的展示区间320。制冷系统400同样包括通过管路依次连通的压缩机、冷凝器、节流元件及蒸发器410。且该两大主要系统具有相似的结构及布置要求。其区别的改进在于，本发明的制冷系统400中所包括的旁通换热器420的主体部分420c一体集成于柜体310中，以便实现与展示区间之间更好的换热。在此种情形下，由于旁通换热器420的制冷剂经由柜体310的壁面直接与展示区间320进行换热，此种换热效果将会远高于通过空气间接地将蒸发器410中的制冷剂所携带的能力传递至展示区间320，因为其换热过程中损耗被降至最低。并且可根据实际应用情形来将旁通换热器420布置在展示区间320中具有相对较高温度的区域所对应的柜体310的壁面内部，从而针对性地对此处进行降温，改善制冷展示柜的工作效果。

对于本发明的上述实施例中的旁通换热器的布置，在原理上即为尽可能地将其布置在相对高温区域的柜体壁面内。然而，在实际过程中还应结合展示柜的实际可用空间、布置成本、简单可靠性等多个方面来综合考虑。在此，提供若干种旁通换热器的布置方式，以供参考。

例如，可将旁通换热器420的主体部分420c集成在底部部分311的顶板311a中，并与展示区间320进行换热。经过实验研究，发现绝大部分制冷展示柜300在展示区间320的下部具有相对较差的冷藏效果。因此，通过旁通换热器420对此处的展示区间320进行加强换热十分必要。对于此种布置方式，可采用多种连接方式来实现二者的连接。例如，可将旁通换热器420的主体部分420c以发泡形式集成在柜体310中，仅在外侧露出其入口端420a及出口端420b，以便于实现与蒸发器410的连接。

关于本发明的此实施例中提及的旁通换热器与蒸发器的具体连接方式，也存在与上述实施例相近似的若干种实现方式。同样地，蒸发器可包括若干条蒸发支路，其中包含第一蒸发支路。旁通换热器的入口端与出口端均连接第一蒸发支路。第一蒸发支路的选定将基于以下原则。即，在制冷展示柜系统工作时，第一蒸发支路在蒸发器的所有蒸发支路中积存了最多液态制冷剂。在此种情况下，接入旁通换热器一方面可以实现对制冷展示柜进行针对性加热的效果，另一方面还可以有效避免此处换热管路结霜结冰现象的发生。例如，在类似于图3所示的实施例中，第一蒸发支路414位于蒸发器410的下部。此时旁通换热器420的入口端420a与出口端420b均连接至第一蒸发支路414，由此从具有较多液态制冷剂积存的第一蒸发支路414中引导出部分液态制冷剂进入旁通换热器420的主体部分420c，并在主体部分420c通过顶板311a实现与展示区间320的换热后，再将该部分液态制冷剂引导回第一蒸发支路414中，从而回归到常规制冷循环。

同样地，旁通换热器420的入口端420a与出口端420b还可从蒸发器410的任意换热管路412的弯头连接处接入蒸发器410；和/或从蒸发器410的任意换热管路412与翅片的连接处接入蒸发器410。和/或从蒸发器410的任意分液器411的支管处接入蒸发器410。

此外，对于此类集成在柜体中的旁通换热器420，也可直接将其入口端420a与出口端420b焊接至蒸发器410。此种连接方式操作快捷，加工方便，且具有相当好的连接密封性。再如，还可将旁通换热器420的入口端420a与出口端420b通过管接头连接至蒸发器410。采用此种连接方式的情况下，可将旁通换热器420作为标准件生产加工，并根据实际应用情形的不同而采用不同的管接头来实现旁通换热器420与蒸发器410之间的连接即可。

至于旁通换热器420本身，同样可设计为呈往复布置的单个换热管，如此既便于旁通换热器420与柜体310之间的连接，也能够提供尽可能长的换热途径，加强热传递效果。

在本发明的描述中，需要理解的是，“上”、“下”、“前”、“后”、“左”、“右”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或特征必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

以上例子主要说明了本发明的制冷展示柜系统、具有其的制冷系统及其控制方法。尽管只对其中一些本发明的实施方式进行了描述，但是本领域普通技术人员应当了解，本发明可以在不偏离其主旨与范围内以许多其他的形式实施。因此，所展示的例子与实施方式被视为示意性的而非限制性的，在不脱离如所附各权利要求所定义的本发明的精神及范围的情况下，本发明可能涵盖各种的修改与替换。
