一种自稳式防溅技术的制作方法

本发明涉及防护领域，尤其是一种新的多功能防溅技术。

背景技术：

现代生活中，厨房越来越技术化，各式餐具、电器以及厨具极大的丰富了人们制作美食的范围，使得人们很容易就能做出令家人或客人满意的菜肴。但是，厨房中的煎炒烹炸煮由于加热过快导致食材会小范围炸裂，产生溅出物对人体造成或轻或重的危害。所以，与各种锅具打交道总能让人神情紧张。

为了保护自己的衣物不致弄脏，与一些具有对人体有危害的食材接触时增加安全性，一般会穿上防护类装备，比如围裙、袖套等，有的甚至会带上口罩、头罩。这种在接触面采取防护的措施，会给行动带来不便，影响外观；也无法保护露出来的的衣物和身体部分，尤其是上半身。

技术实现要素：

本发明的目的是提出一种新的防贱技术，通过在溅射源与人之间增加一个所述防护组件，对溅出物在运动途径中进行拦截，从而让人有效的避开与溅出物的接触。同时可以与现用的锅盖组合在做菜的过程中实现多种功能的平滑过渡，确保防溅和保压两不误，这种技术是一种新的技术和方法。

本发明尤其适用于厨房的防护要求，通过与特定厨具的结合可以获得非常好的防护效果。其中，与锅具的结合可以实质性消除溅出物对人体的危害，极大的降低人们在锅具使用中的紧张状态。

本发明所述工作原理可以通过如下附图所示，但不限于此，所述工作原理简单且易于实践和理解。

附图说明

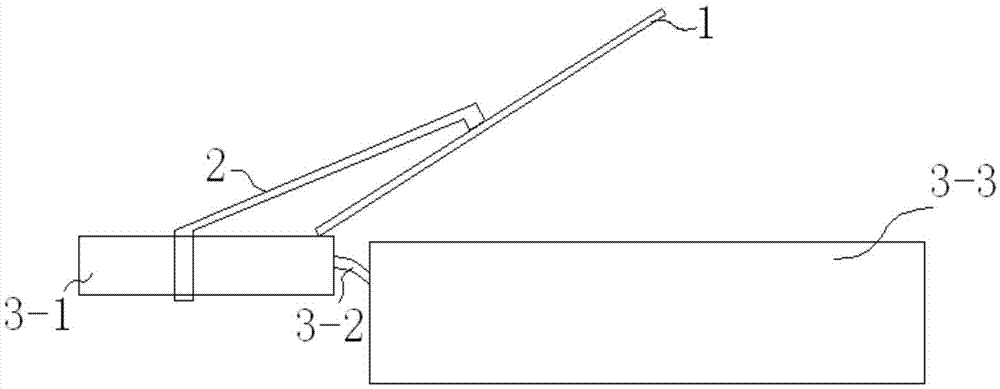

图1和图2为本发明所述防溅技术的两种工作原理图，但不限于此

图1和图2中1是本发明所述防护组件

图1和图2中2是本发明所述连接组件

图1和图2中3是本发明所述锅具

图1中3-1是锅具把手部分、3-2是锅具把手与锅具容器的连接部分，这两个部分与所述连接组件和防护组件建立连接；；3-3是锅具主要功能部分：锅具容器。

图2中3-1是锅具把手部分、3-2是锅具把手与锅具容器的连接部分，3-1与所述连接组件和防护组件连接；；3-3是锅具主要功能部分：锅具容器。

图3为本发明所述防溅技术的一种具体应用。

图6为本发明所述防溅技术的一种具体应用。

图4为图3、图6中所述防溅技术中连接组件与锅具把手连接部分夹具的正面图。

图5为图3、图6所述防溅技术中连接组件与锅具把手连接部分夹具的侧面图。

具体实施方式

从以上介绍和附图中分析，本发明所述工作原理显而易见，下面结合附图和具体实施方式对本发明作进一步详细说明。

如图1和图2，通过本发明所述防护组件1与连接组件2连接，所述连接组件2与锅具3-1连接并固定牢固，所述防护组件与锅具3-1或3-2连接并抵紧。连接组件2、防护组件1、锅具3三者之间形成三角力学结构，从而确保所述发明自稳定的实现。所述防护组件1位于锅具3-3的上方，对锅具3-3中溅出物进行拦截，以保护人体免受伤害。

为了进一步了解本发明工作原理，结合图3和图4、图5来解析具体实施例。

图3是本发明所述防溅技术的一种具体应用，图4、图5是图3所示本发明所述连接组件与锅具紧固部件。

图3是本发明所述防溅技术具体应用的俯视图，从图中可以看出，本发明强化了与防护组件的连接灵活性。

结合图2与图3，防护组件1与连接组件2连接并可转动，连接组件2与锅具把手3-1连接，防护组件1与锅具把手3-1抵紧固定。连接组件2一端与锅具把手3-1连接，可在锅具把手3-1上滑动并能牢固固定在锅具把手3-1上，防护组件1与锅具把手3-1连接并抵紧。连接组件2、防护组件1、锅具3三者之间形成三角力学结构，从而确保所述发明自稳定的实现。防护组件1与锅具水平面斜立，将锅具内食材溅出物阻挡在与防护组件接触面上，消除了溅出物对人体的危害，从而实现本发明所述防溅技术的目标效果。

图4和图5分别是图3所述防溅技术中连接组件与锅具把手连接部分夹具的前视图和侧视图。

结合

图3、图4、图5所示，本发明所述承载组件包括锅具把手连接部件夹具2-1、夹具紧固螺栓2-2、夹具固定孔2-3、夹具紧固螺栓孔2-4、连接板2-5以及连接板固定孔2-6，防护组件固定组件2-7、防护组件1。

结合图2、图3、图4、图5，进一步的了解本发明所述具体案例：夹具2-1与连接板2-5通过2个固定孔2-3连接并可转动，连接板2-5通过连接板固定孔2-6与固定组件2-7连接并可转动，固定组件2-7牢固固定住防护组件1，防护组件1与锅具把手的凸起或凹陷位置抵紧连接；在锅具使用过程中需要调整防护组件1与锅具容器开口面的角度，通过滑动夹具2-1确定需要的角度，夹具紧固螺栓2-2通过夹具紧固孔2-4与锅具把手3-1接触，扭动2-2使得夹具2-1与锅具把手3-1紧固连接；由于防护组件1有效工作在斜度角上，防护组件1的重力使得锅具把手3-1、防护组件1、连接组件2形成紧固的三角力学结构，从而实现本发明所述的防溅技术所需要的防护结构，最终实现本发明所述防溅技术的防溅目标。

为了进一步的印证本发明所述防溅技术的多变性和应用价值，特引入如下示例，但不限于此。

图6是本发明所述防溅技术的一种具体应用，图4、图5是图6所示本发明所述连接组件与锅具紧固部件。

图6是本发明所述防溅技术具体应用的俯视图，从图中可以看出，本发明强化了与防护组件的连接可变能力。

结合图1与图6，防护组件1与连接组件2连接并可转动，连接组件2与锅具把手3-1连接，防护组件1与锅具把手3-1或锅具连接部分3-2抵紧固定。连接组件2一端与锅具把手3-1连接，可在锅具把手3-1上滑动并能牢固固定在锅具把手3-1上。连接组件2、防护组件1、锅具3三者之间形成三角力学结构，从而确保所述发明自稳定的实现。防护组件1与锅具水平面斜立，将锅具内食材溅出物阻挡在与防护组件接触面上，消除了溅出物对人体的危害，从而实现本发明所述防溅技术的目标效果。

为了强调本发明所述应用的实用性，将在下面描述中将防护组件1具体确定为现用的玻璃锅盖1，特此说明。

图4和图5分别是图6所述防溅技术中连接组件与锅具把手连接部分夹具的前视图和侧视图。

结合图6、图4、图5所示，本发明所述承载组件包括锅具把手连接部件夹具2-1、夹具紧固螺栓2-2、夹具固定孔2-3、夹具紧固螺栓孔2-4、滑槽板2-5、滑槽2-6、连接板2-9、连接板紧固螺栓2-8、连接板螺栓紧固孔2-7、连接板紧固孔2-10、防护组件固定组件2-11、玻璃锅盖1。

结合图1、图6、图4、图5，进一步的了解本发明所述具体应用：夹具2-1与滑槽板2-5通过2个固定孔2-3连接并可转动，滑槽板2-5通过滑槽2-6与连接板2-9连接并可滑动，固定组件2-11牢固固定住玻璃锅盖1，玻璃锅盖1与锅具把手3-1或锅具连接部分3-2抵紧连接；在锅具使用过程中需要调整玻璃锅盖1与锅具容器开口面的角度，滑动夹具2-1固定位置，夹具紧固螺栓2-2通过夹具紧固孔2-4与锅具把手3-1接触，扭动2-2使得夹具2-1与锅具把手3-1紧固连接，在调整玻璃锅盖1的角度过程中，滑槽板2-5与连接板2-9滑动，改变连接组件的长度，连接板紧固螺栓2-8通过连接板螺栓紧固孔2-7与滑槽2-6接触，通过扭动连接板紧固螺栓2-7使得滑槽板2-5与连接板2-9紧固连接，防护组件1的角度得到固定。由于玻璃锅盖1有效工作在斜度角上，玻璃锅盖1的重力使得锅具把手3-1、玻璃锅盖1、连接组件2形成紧固的三角力学结构，从而实现本发明所述的防溅技术所需要的防护结构，最终实现本发明所述防溅技术的防溅目标。

本发明所述具体应用可以实现在非防溅工作状态下的连续应用，可以通过扭动连接板紧固螺栓2-8恢复滑槽板与连接板的滑动，使得玻璃锅盖1正常盖在锅具容器3-3上实现对食物的保压增温。可见，本发明所述防溅技术的灵活性大大扩展了其适用范围，使得人们的烹饪过程变得舒适很多。

本发明所述防护组件可以是固定在所述连接组件上不可松动，也可以是与所述连接组件建立可活动连接。

本发明所述防护组件可以根据需要选择合适的外型和结构，在材料选择上也可以选择透光、部分透光或不透光类型，以及耐高温或不耐高温等。

本发明所述防护组件表面可以根据需要进行特殊处理，以达到耐酸、碱、盐或其他复合物的腐蚀和破坏。

本发明所述连接组件的固定方式，可以是可拆卸组件或不可拆卸组件，可拆卸组件可以适应任意的锅具把手，不可拆卸组件与锅具把手连为一体不可分割。

本发明所述连接组件的连接方式，可以是固定长度也可以是可变长度，但不限于此。

本发明所述连接组件在材料上可以选择有机材料或金属材料以及合成材料，但不限于此。

本发明所述连接组件的固定结构可以采取以下结构但不限于此：夹紧固定、绑缚固定、螺栓固定。

本发明所述锅具类型包括各种把手锅，但不限于此。

本发明所述连接组件的连接结构可以采取一体结构和组合结构，但不限于此。

以上内容对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。

在本说明书的描述中，所有实施例或示例描述的具体特征、结构、材料或特点可以在任何一个或多个实施例或示例中以合适的方式结合。

本说明书所述内容仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明有很多更改方案和变化方式。本发明强调的是一种方法和工作原理，任何在本发明精神和原则之内所做的任何修改、等同替换、改进等，都应包含在本发明的保护范围之内。
