一种滚动搅拌杯的制作方法

本发明涉及日常家用产品领域，特别涉及一种操作简单、使用便捷的滚动搅拌杯。

背景技术：

现在市场上的咖啡杯样式很多，咖啡杯的材质也有很多种，市面上见到的如瓷器，陶器，不锈钢，骨瓷等不一而足。瓷器和陶器都是上釉烧成，陶器质地较为粗糙，若釉彩掉落，那一部分就容易被污染洗不掉；瓷器质地较细，但是价格高很多；骨瓷杯保温性较好，但价格极高；双层的不锈钢杯保温性超高，手感相当不错。但是以上杯子在冲调各类饮料时，往往需要人们使用各种勺子或搅拌杯对饮料进行搅拌，有时会使人感到极为不便。现在市场上也有一些简易的自动咖啡杯，但是结构简单，使用起来既不安全又不卫生，而且清洗起来也不方便。

现在市场上的自动搅拌杯往往容易弄脏且不易清洗，杯子使用的材料保温效果也不甚理想，而且价格往往出奇的高，并且缺乏美观性与安全性，使用过程也缺乏趣味性，使用这种杯子制作出来的咖啡等各类饮料不能给我们带来制作过程的享受。

技术实现要素：

本发明的目的是提供一种滚动搅拌杯，用于在冲调饮料时，既不需要使用额外的电动搅拌装置，不需要通过勺子等搅拌工具完成搅拌，提高操作简单便捷性，降低成本。

本发明为解决其技术问题所采用的技术方案是，

一种滚动搅拌杯，包括杯体、设置于所述杯体侧面的把手、设置于所述杯体上端的杯盖：

所述杯体内部底面设置有波浪型杯底，所述波浪型杯底侧面且设置于所述杯体内壁表面上还设置有连接凸台，所述连接凸台通过螺栓固定于杯体内壁表面，连接凸台侧面还设置有不锈钢小球，所述不锈钢小球与连接凸台之间还设置有不锈钢丝线，所述不锈钢丝线一端与连接凸台固定连接，另一端与不锈钢小球固定连接，所述杯体内部还设置有滤网，所述滤网穿设于杯体内部，滤网两端通过杯体内壁上的凸块固定于杯体内壁；

所述杯盖底部外壁上设置有螺纹圈，所述杯盖通过螺纹圈与杯体顶部外壁上的螺纹想连接，所述杯盖与杯体的连接处还设置有密封圈；

进一步的，所述把手设置于杯体侧面，且把手与杯体侧壁想连接；

本发明的优点在于，

该种滚动搅拌杯在使用时，既不需要使用额外的电动搅拌装置，也不需要到处寻找勺子或搅拌杯对饮料进行搅拌，且制作过程简单有趣，成本低，是人们日常生活中的好帮手。

附图说明

图1是本发明提出的滚动搅拌杯的结构示意图。

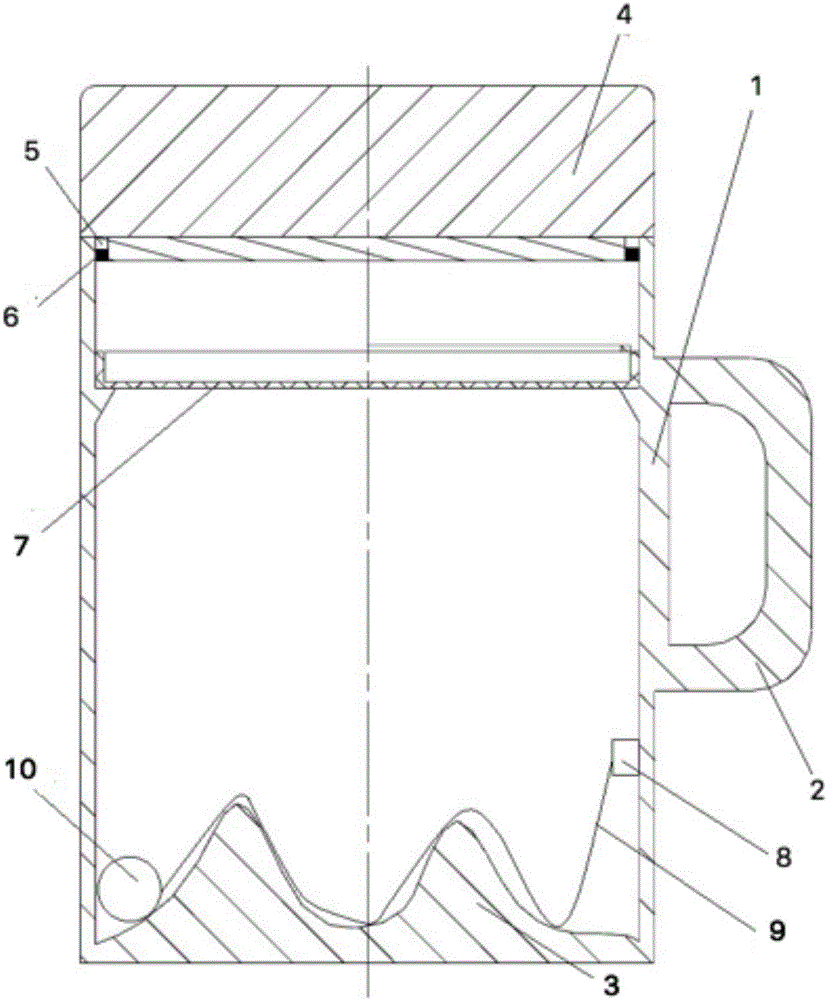

图2是本发明提出的滚动搅拌杯的剖视图。

其中：1-杯体；2-把手；3-波浪型杯底；4-杯盖；5-螺纹圈；6-密封圈；7-滤网；8-连接凸台；9-不锈钢丝线；10-不锈钢小球。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合图示与具体实施例，进一步阐述本发明。

如图1与图2所示，本发明提出的滚动搅拌杯包括杯体1、设置于所述杯体侧面的把手2、设置于所述杯体上端的杯盖4：

所述杯体内部底面设置有波浪型杯底3，所述波浪型杯底侧面且设置于所述杯体内壁表面上还设置有连接凸台8，所述连接凸台通过螺栓固定于杯体内壁表面，连接凸台侧面还设置有不锈钢小球10，所述不锈钢小球与连接凸台之间还设置有不锈钢丝线9，所述不锈钢丝线一端与连接凸台固定连接，另一端与不锈钢小球固定连接，所述杯体内部还设置有滤网7，所述滤网穿设于杯体内部，滤网两端通过杯体内壁上的凸块固定于杯体内壁，滤网既可以用于过滤茶叶等物，又可以起到保护作用，避免饮用时不锈钢小球对使用者产生伤害；

所述杯盖底部外壁上设置有螺纹圈5，所述杯盖通过螺纹圈与杯体顶部外壁上的螺纹想连接，所述杯盖与杯体的连接处还设置有密封圈6；

进一步的，所述把手设置于杯体侧面，且把手与杯体侧壁想连接；

所述波浪型杯底使不锈钢小球在滚动时可以上下起伏，既可产生较大的势能，又可以不会因为转动时的离心力而造成不锈钢小球只沿着杯壁做无用的旋转，且制作饮料时不锈钢小球碰撞杯子内部产生的各种声响进一步增加了制作过程的趣味性；

当人们使用本发明冲调饮料时，首先打开杯盖并取出滤网，然后将粉末或其它冲调物倒入杯中，然后再次将滤网放好后盖上杯盖最后，只要任意晃动本发明，使不锈钢小球在本发明的杯体内任意上下滚动，就可以做出一杯美味可口的饮料。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等同物界定。
