智能筷子存放器的制作方法

本发明涉及一种日常生活用品，特别涉及一种智能筷子存放器。

背景技术：

在日常生活中，人们通常会使用刀叉或筷子等工具进行用餐，尤其是在国内，由于饮食习惯的原因，大部分国人都使用筷子进行用餐，而在家里面，用完后的筷子集中清洗并放置在筷子篓里，以便下次直接使用；但是现有技术中，放置筷子的装置为筷子篓，而在厨房的环境下，由于油烟较重，容易在筷子上形成油烟层，同时，经过清洗过的筷子在沾有水渍的情况下自然风干，使得水渍对筷子表面或内部造成长时间的浸泡，导致筷子表面受到损坏，更重要的是由于筷子湿润的环境给霉菌滋生创造了舒适的环境，导致在使用筷子时对使用者的身体带来伤害。

因此，需要一种智能筷子存放器，能够用来存放生活用的筷子，并且可避免筷子遭到油烟或灰尘等污染，同时能够对筷子自动快速除湿，保证所放筷子的干燥，避免筷子受到腐蚀。

技术实现要素：

有鉴于此，本发明的目的是克服现有技术中的缺陷，提供一种智能筷子存放器，能够用来存放生活用的筷子，并且可避免筷子遭到油烟或灰尘等污染，同时能够对筷子自动快速除湿，保证所放筷子的干燥，避免筷子受到腐蚀。

本发明的智能筷子存放器，包括座体、竖直固定于座体的安装杆、用于对筷子自动拨动并加热的处理系统和与安装杆铰接的左、右盖体；所述安装杆上固定设置有用于外套于筷子的固定环；所述左盖体和右盖体通过水平转动并与座体配合实现烘干桶打开或关闭；所述处理系统包括驱动组件、湿度传感器、加热装置和控制器，湿度传感器设置于左盖体或右盖体内壁，所述控制器的输入端与湿度传感器的输出端电连接，控制器的输出端与驱动组件的输入端和加热装置的输入端电连接且控制器用于根据湿度传感器检测的湿度信号控制驱动组件和加热装置对放置于固定环内的筷子进行拨动和加热烘干。

进一步，所述左盖体或/和右盖体设置有灭菌灯装置，所述控制器的输出端与灭菌灯装置的输入端连接并用于控制灭菌灯装置开启和关闭。

进一步，所述安装杆和固定环分别为空心的安装管和固定环管，所述固定环管包括由上到下沿安装杆轴向分布设置的第一固定环管和直径小于第一固定环管的第二固定环管，所述驱动组件包括驱动电机、内套于安装管的转轴、转动内套于第一固定环管内的第一转动环和转动内套于第二固定环管内的第二转动环，所述驱动电机的输出端与转轴驱动连接，所述转轴外圆设置有主动齿且该主动齿与设置于第一转动环和第二转动环外圆从动齿均啮合，所述第一转动环和第二转动环的内圆均固定设置有沿径向向内延伸形成的拨块，第一固定环管的第二固定环管的内圆均形成用于配合对应拨快沿周向转动的环形间隙。

进一步，所述左盖体和右盖体为等大的半圆柱壳，半圆柱壳的轴向侧边铰接于安装杆且上端封闭而下端敞开；所述加热装置至少包括加热丝，所述加热丝固定设置于左、右盖体的内壁。

进一步，所述半圆柱壳轴向侧边固定设置有转动外套于安装管的铰接轴套，所述铰接轴套沿安装管的轴向固定设置；所述座体为与半圆柱壳等直径且中空的圆柱座，所述安装杆固定于圆柱座顶端面的周长上。

进一步，所述圆柱座的上端面设置有多个排水口。

进一步，所述圆柱座的上端面为下凹的曲面。

进一步，所述左、右盖体内侧壁设置有隔热层，所述加热丝固定于隔热层内壁。

进一步，所述拨块为弧形拨块并沿周向设置多个。

本发明的有益效果是：通过控制器内部预设有湿度阈值，横向盒体内的湿度大于湿度阈值时，控制器控制驱动组件搅动和加热装置加热，当横向盒体内的湿度小于和等于湿度阈值时，控制器控制驱动组件和加热装置停止工作，实现对筷子自动加热，并且对筷子快速除湿，保证所放筷子的干燥，避免筷子受到浸蚀和污染，更重要的是能够使用家庭厨房使用，同时避免油烟污染，使用方便。

附图说明

下面结合附图和实施例对本发明作进一步描述：

图1为本发明打开状态的结构示意图；

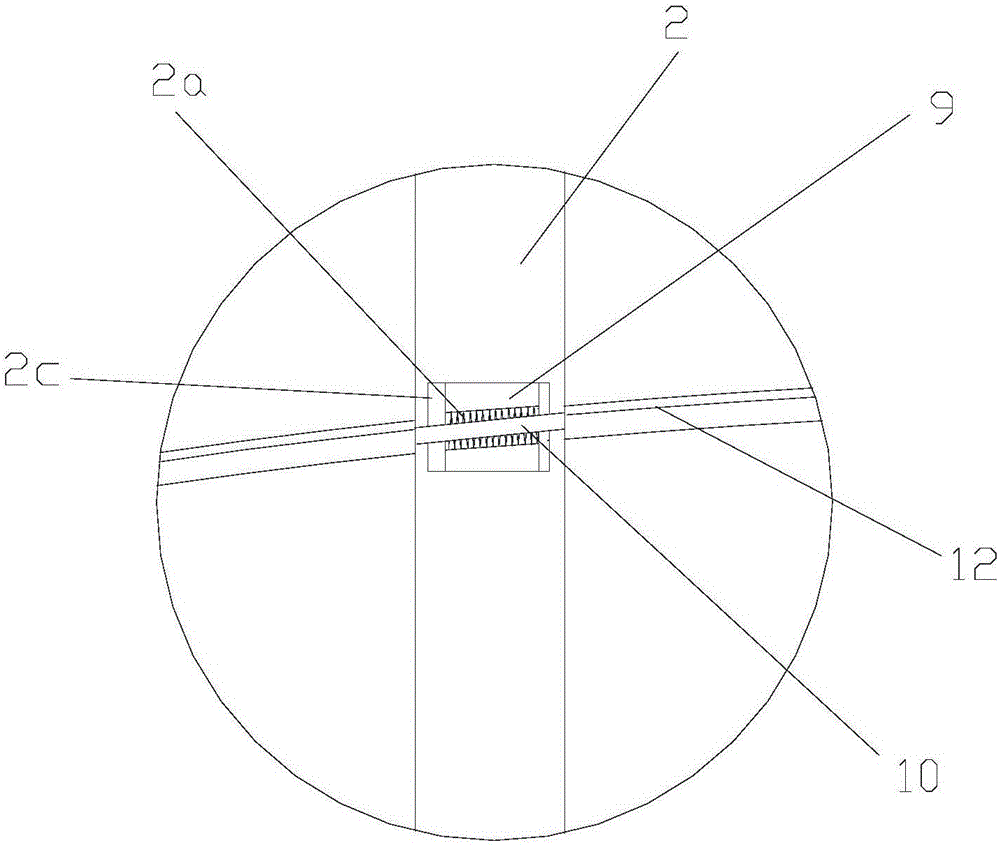

图2为图1中A处放大图；

图3为本发明关闭状态的结构示意图；

图4为本发明控制电路框图。

具体实施方式

以下结合说明书附图对本发明进行具体的描述：

图1为本发明打开状态的结构示意图，图2为图1中A处放大图，图3为本发明关闭状态的结构示意图，图4为本发明控制电路框图，本实施例的智能筷子存放器，包括座体1、竖直固定于座体1的安装杆2、用于对筷子自动拨动并加热的处理系统、和与安装杆2铰接的左、右盖体；所述安装杆2上固定设置有用于外套于筷子的固定环；所述左盖体4和右盖体5通过水平转动并与座体1配合实现烘干桶打开或关闭；所述处理系统包括驱动组件、湿度传感器3a、加热装置和控制器，湿度传感器3a设置于左盖体或右盖体内壁，所述控制器的输入端与湿度传感器的输出端电连接，控制器的输出端与驱动组件的输入端和加热装置的输入端电连接且控制器用于根据湿度传感器3a检测的湿度信号控制驱动组件和加热装置对放置于固定环内的筷子进行拨动和加热烘干；所述湿度传感器可采用奥松的AM2301湿度传感器，控制器可采用现有的51单片机配合现有程序实现控制驱动，51单片机可选安格兰的P87C51SBPN芯片，当然，驱动组件和加热装置对应设置有现有的驱动控制电路，控制器的输出端分别与不同驱动控制电路的输入端电连接实现驱动控制，当然，所述控制器内部预设有湿度阈值，存放器内的湿度大于湿度阈值时，控制器控制驱动组件搅动和加热装置加热，当存放器内的湿度小于和等于湿度阈值时，控制器控制驱动组件和加热装置停止工作，处理系统的供电电源可采用外部插座或内设蓄电池，均能实现本发明目的，在此不再赘述；所述驱动组件设置于烘干桶内用于驱动筷子沿固定环周向滚动，所述加热丝3b设置于烘干桶内用于加热使筷子快速烘干；所述固定环为固定于安装杆2中间部位的不锈钢金属套，用于与底座配合对倾斜放置的筷子进行固定；左、右盖体与安装杆2可通过现有铰接结构铰接配合；所述驱动组件和固定环的配合利于驱动组件的驱动和筷子在固定环的束缚下协同筷子滚动，而加热装置可设置于左、右盖体内壁对筷子自动加热和停止，使筷子能够快速干燥，避免筷子受到腐蚀；左、右盖体的结构利于筷子拿取，使用方便。

本实施例中，所述左盖体或/和右盖体设置有灭菌灯装置，所述控制器的输出端与灭菌灯装置的输入端连接并用于控制灭菌灯装置开启和关闭；优选左盖体和右盖体均设置灭菌灯装置，灭菌灯装置包括灭菌灯3c和驱动灭菌灯3c的灭菌灯驱动控制电路，所述控制器的输出端与灭菌灯驱动控制电路的输出端电连接，控制器用于在加热时点亮灭菌灯对筷子灭菌，或者控制器控制灭菌灯在饭点前自动点亮一段时间灭菌且驱动驱动组件使筷子滚动，保证筷子的干净无菌。

本实施例中，所述安装杆2和固定环分别为空心的安装管和固定环管，所述固定环管包括由上到下沿安装杆2轴向分布设置的第一固定环管6和直径小于第一固定环管6的第二固定环管7，所述驱动组件包括驱动电机8、内套于安装管的转轴9、转动内套于第一固定环管6内的第一转动环10和转动内套于第二固定环管7内的第二转动环，所述驱动电机8的输出端与转轴9驱动连接，所述转轴9外圆设置有主动齿且该主动齿与设置于第一转动环10和第二转动环外圆从动齿均啮合，所述第一转动环10和第二转动环的内圆均固定设置有沿径向向内延伸形成的拨块，第一固定环管6的第二固定环管7的内圆均形成用于配合对应拨快沿周向转动的环形间隙12；所述安装管和固定环管可为一体成型的塑料管，固定环管对转动环进行限位使其只能在固定环管内沿周向转动，所述转轴9的外圆直接加工主动齿且安装管对应主动齿的地方设置有窗口2c用于主动齿与被动齿啮合，主动齿包括与第一转动环10外圆啮合的第一主动齿2a和与第二转动环外圆啮合的第二主动齿2b，通过转轴9的主动齿驱动第一转动环10和第二转动环转动并带动拨块转动，且第一转动环10的第一拨块10a和第二转动环上的第二拨块11a之间的线速度不同，使得可对放置在固定环内的筷子进行有效拨动，使筷子运动，利于筷子受热均匀和加热效率高。

本实施例中，所述左盖体4和右盖体5为等大的半圆柱壳，半圆柱壳的轴向侧边铰接于安装杆2且上端封闭而下端敞开，所述加热装置至少包括加热丝，所述加热丝3b固定设置于左、右盖体的内壁；加热丝3b可沿左盖体4和右盖体5的轴向铺设并沿周设置多条，所述左、右盖体内侧壁可设置有隔热层，所述加热丝3b固定于隔热层内壁，所述隔热层可采用石棉、玻璃纤维、岩棉或硅酸盐等材料制成，利于热量的高效利用，进一步提高加热效率。

本实施例中，所述半圆柱壳轴向侧边固定设置有转动外套于安装管的铰接轴套，所述铰接轴套沿安装管的轴向固定设置；所述铰接轴套可与半圆柱壳一体成型，而半圆柱壳包括左半圆柱壳和右半圆柱壳，左半圆柱壳的右侧轴向侧边沿竖直方向的上、下端设置两个外套于安装杆2的第一铰接轴套，右半圆柱壳的左侧轴向侧边沿竖直方向的上、下端设置两个外套于安装杆2的第二铰接轴套，所述第一铰接轴套和第二铰接轴套可沿轴向相互接触并沿周向转动设置，同时，可在第一铰接轴套的下端设置定位凸起，第二铰接轴套的上端面设置有所述定位凸起配合的定位凹槽，当左半圆柱壳与右半圆柱壳关闭时，定位凸起嵌入定位凹槽内实现定位，使筷子桶关闭时左、右盖体关闭紧密；所述第一铰接轴套和第二铰接轴套沿轴向错位设置，当然，所述安装杆2的上端可设置座第一铰接轴套或第二铰接轴套限位的限位螺母，所述限位螺母的下方设置有柱状弹簧，所述柱状弹簧外套于安装杆2，柱状弹簧的上端面抵压于限位螺母的下端面，柱状弹簧的下端面抵压于左盖体4或右盖体，保证左、右盖体转动时第一铰接轴套与第二铰接轴套之间接触面的阻力矩较大，提高使用的舒适性；所述座体1为与半圆柱壳等直径且中空的圆柱座，所述安装杆2固定于圆柱座顶端面的周长上；结构紧凑，占地下，放置方便。

本实施例中，所述圆柱座的上端面设置有多个排水口13，圆柱座的上端面为中向向下凹陷的弧形曲面，所述排水口13为多个排水孔，通过排水孔和弧形曲面的设置，利于快速排除水渍并弧形曲面利于与驱动组件配合形成对筷子的稳定驱动。

本实施例中，所述拨块为弧形拨块并沿周向设置多个；位于同一个转动环的多个弧形拨块之间的半径可不同，弧形拨块利于拨动的柔顺性，避免卡止。

最后说明的是，以上实施例仅用以说明本发明的技术方案而非限制，尽管参照较佳实施例对本发明进行了详细说明，本领域的普通技术人员应当理解，可以对本发明的技术方案进行修改或者等同替换，而不脱离本发明技术方案的宗旨和范围，其均应涵盖在本发明的权利要求范围当中。
