一种扫把的制作方法

本实用新型涉及一种扫把，具体的说就是对现有扫把在结构上的一种改良。

背景技术：

扫把与我们的日常生活息息相关，而当前市面上存在的扫把，由于结构上的缺陷，在使用过程中，扫把头容易从扫把柄上脱落，影响使用效果；或者因为采用一次性固定方式，影响扫把柄、扫把头的循环再使用。

技术实现要素：

本实用新型的目的在于设计一种扫把，实现安装、使用方便，并能环保再利用。

为了实现本发明的目的，本实用新型采用的技术方案是：设计一种扫把，包括扫把柄、扫把头、定位螺丝套件，扫把柄上端套接有一挂件，另一端套接有一带外螺纹的套头，扫把柄上靠近套头处有一贯穿扫把柄的定位孔A。

挂件按不同的悬挂方式，可以是挂钩、挂绳或挂环等。

扫把头上有一套筒，套筒内径略大于扫把柄外径，套筒底部配有与套头外螺纹相匹配的内螺纹，套筒上，内螺纹上方有一贯穿套筒的定位孔B，当扫把柄上的套头旋接进扫把头上的套筒内时，定位孔A与定位孔B相吻合，定位孔A和定位孔B 的孔径略大于定位螺丝套件中螺杆的外径。

采用上述结构，可以让本实用新型克服现有技术的不足之处，实现本实用新型的目的。

附图说明

图1是本实用新型的结构原理图；

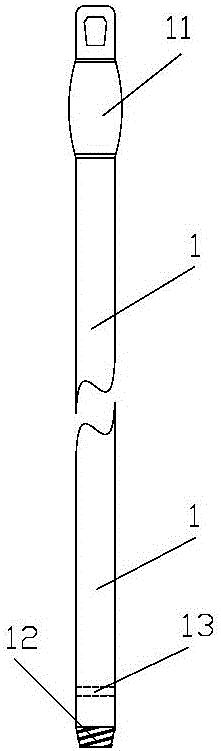

图2是本实用新型中扫把柄的结构示意图；

图3是本实用新型中扫把头的结构示意图；

图4是本实用新型的安装原理图。

图中：1、扫把柄、2、扫把头，3、定位螺丝套件，11、挂件，12、套头，13、定位孔A，21、套筒，22、定位孔B。

具体实施方式

以下结合附图和实施例对本实用新型作进一步描述。

如图1至图4所示，本实用新型包括扫把柄（1）、扫把头（2）、定位螺丝套件（3），使用时，将扫把柄（1）上的套头（12）旋接进扫把头（2）上的套筒（21）内，定位孔A（13）和定位孔B（22）相吻合，定位螺丝套件（3）分别穿过定位孔A（13）和定位孔B（22），拧紧螺母，对扫把柄（1）和扫把头（2）实现固定。
