一种晾衣架的制作方法

本实用新型涉及一种晾衣架，属于机械技术领域。

背景技术：

随着科技的不断进步和生活水平的日益提高，人们对于生活的方便和舒适度也有了新的要求。在家庭成员中，一个家庭普遍有老人、中年人、壮年和儿童组成。以此，一个家庭中存在着大大小小不同的衣物，然而，传统的晾衣架的尺寸不能改变，基本上只适合晾晒一种尺寸的衣物。现在，在人们生活水平已经提高的情况下，人们对于衣物的质量的要求也比较高，如果将自己昂贵的衣物晾晒在与自己衣物尺寸不一致的传统衣架上，即使衣物晾晒干了，自己昂贵的衣物也产生了不同程度上的变形，这样就给人们造成了巨大的损失。此外，如被晾晒的衣物的尺寸与衣架的尺寸相差太大，要么就会使衣物变形过多，要么就会使衣物还没晾晒干的情况下就掉了下来。

传统衣架的另一个缺点：若将衣物晾晒在室外，并且室外的风比较大的情况下，由于传统衣架的结构特点，此时衣物只需被风用力一吹，衣物连同衣架就会被风吹在地上，这样，刚洗好的衣物又被弄脏了，这就给人们在晾晒衣物的过程中造成了极大的不便。因此，传统的衣架在也不能满足人们的需求了。

技术实现要素：

为了克服上述不足，本实用新型公开了一种可伸缩式的晾衣架，不仅可以晾晒不同尺寸的衣物，还可以当有强风的情况下，不致使得被晾晒的衣物被吹落。从而为人们的日常生活提供了方便。

本实用新型的技术方案如下：

一种晾衣架，所述晾衣架包括衣架杆、握柄装置；

所述衣架杆包括衣架竖杆和衣架横杆，衣架竖杆垂直连接于衣架横杆中点上，所述衣架横杆内是中空的，两边均设置伸缩杆，所述伸缩杆通过弹簧一连接，所述两边伸缩杆上对称设置一个按钮，所述按钮通过弹簧二连接在伸缩杆上，所述衣架横杆两边的顶部对称设置若干小孔，用于按钮达到小孔锁死伸缩杆；

所述握柄装置包括“L”型握柄和一个圆弧挂钩，所述衣架竖杆顶端连接一个圆弧杆，所述圆弧挂钩与圆弧杆形成闭环，所述“L”型握柄通过弹簧三和销连接在衣架竖杆上，正常时，由于弹簧三的作用，圆弧挂钩与圆弧杆处于闭合状态，当使用者手握“L”型握柄向弹簧三收缩方向用力直至“L”型握柄的一端抵住衣架竖杆时，圆弧挂钩与圆弧杆分离，用于晾衣架挂在晾衣杆上。

上述衣架横杆两边的顶部对称设置8个小孔。

上述衣架横杆底端对称设置两个晾衣钩。

上述两个晾衣钩之间设置一个固定杆。

本实用新型所达到的有益效果：

1、能够根据所晾晒衣物的大小人为的调节晾衣杆的大小。在衣杆上方的位置开设有若干小孔。根据自动伸缩伞的原理进行伸缩，并且为了使得伸出杆的部分稳定、不摇晃。

2、挂钩的设计，在用力握住握柄时才能将挂钩口打开，由于在弹簧的作用下，平时晒衣物的过程中挂钩口紧闭，这样既能防止衣架与衣架之间的缠绕。更重要的是，还能在强风条件下不致被吹落。

3、在衣架最下方安装有固定杆，用于适合尺寸非常小的衣物的晾晒。

附图说明

图1是本实用新型的结构示意图；

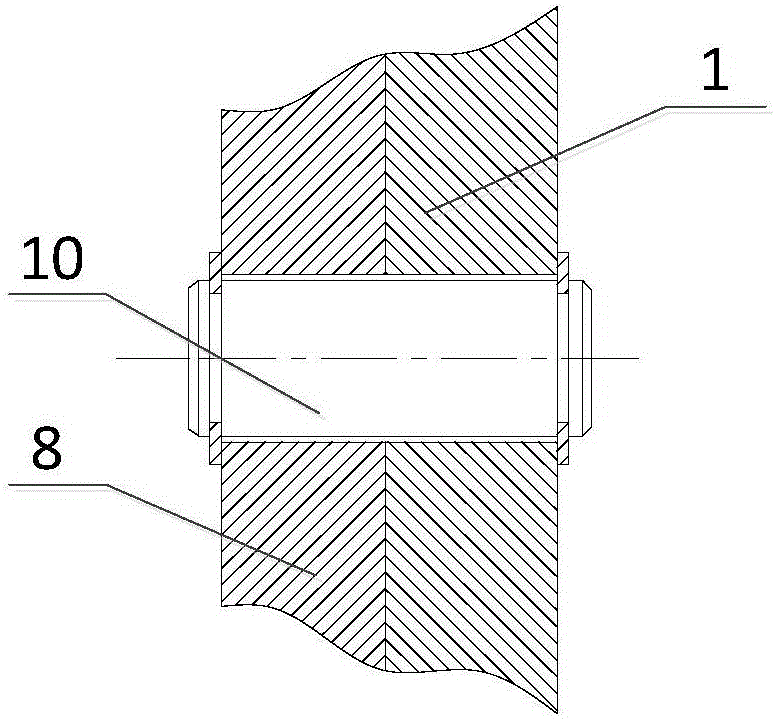

图2是“L”型握柄与衣架竖杆的连接示意图。

具体实施方式

下面结合附图对本实用新型作进一步描述。以下实施例仅用于更加清楚地说明本实用新型的技术方案，而不能以此来限制本实用新型的保护范围。

如图1、图2所示，一种晾衣架，晾衣架包括衣架杆、握柄装置；

衣架杆包括衣架竖杆1和衣架横杆2，衣架竖杆1垂直连接于衣架横杆2中点上，衣架横杆2内是中空的，两边均设置伸缩杆5，伸缩杆5通过弹簧一4连接，两边伸缩杆5上对称设置一个按钮7，按钮7通过弹簧二3连接在伸缩杆5上，衣架横杆2两边的顶部对称设置若干小孔6，用于按钮7达到小孔6锁死伸缩杆5；

握柄装置包括“L”型握柄8和一个圆弧挂钩12，衣架竖杆1顶端连接一个圆弧杆13，圆弧挂钩12与圆弧杆13形成闭环，“L”型握柄8通过弹簧三9和销10连接在衣架竖杆1上，正常时，由于弹簧三9的作用，圆弧挂钩12与圆弧杆13处于闭合状态，当使用者手握“L”型握柄8向弹簧三9收缩方向用力直至“L”型握柄8的一端抵住衣架竖杆1时，圆弧挂钩12与圆弧杆13分离，用于晾衣架挂在晾衣杆上。

作为优选方案，上述衣架横杆2两边的顶部对称设置8个小孔。

作为优选方案，上述衣架横杆2底端对称设置两个晾衣钩14。

作为优选方案，上述两个晾衣钩14之间设置一个固定杆11。

上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变形，这些改进和变形也应视为本实用新型的保护范围。
