一种多层抽旋凳的制作方法

本实用新型设计一种日常用板凳，尤其涉及到一种多层抽旋凳。

背景技术：

随着经济的发展社会的进步，社会需要的设计人才的数量越来越多，因此学艺术的人也随之增加，但学校的设施有限，有些设施并不能完全满足艺术生的需求例如凳子，一般艺术生在画素描的时候需要的凳子相对比较低一点，但学校只有普通的凳子，因此有的同学在画画的时候会把凳子侧过来座，但那并不是舒适的位置，一般座到20-30分钟就会觉得全身酸痛不舒适；当他们需要画工图或者结构图的时候，桌子比较高，所以需要凳子的高度也会随之变高，但是普通的凳子不能满足艺术生的需要等问题，这些都是艺术生的困扰，在此抽旋凳可以解决广大艺术生的一些需要。

本实用新型涉及的装置有抽拉、旋转和伸缩功能的使用。

技术实现要素：

本实用新型提出一种具有人性化、操作简单且节约空间和环保的装置，该装置可以极大地提高凳子的利用率。

一种多层抽旋凳，包括四条腿和一个顶面，四条腿均匀的布置在顶面的四角，并和顶面固定连接；所述四条腿和顶面之间竖直方向上设置数组抽板凳结构；所述每相邻两组抽板凳结构之间具有一定的竖直距离；

所述抽板凳结构包括横杆A、横杆C和横杆B；所述横杆A、横杆C和横杆B处于同一竖直高度；所述横杆A、横杆C、横杆B的两端均固定在任意相邻腿上，且横杆A、横杆B相互平行，横杆C均与横杆A、横杆B相互垂直；

所述横杆A、横杆B内侧均设置有轨道，所述轨道上安装有座面；所述座面包括抽拉槽，且抽拉槽置于座面的左右两侧，且抽拉槽置于两侧的轨道中，可沿轨道前后移动；所述座面的底部设置有弯转球，弯转球与伸缩钢管转轴A连接；

所述横杆A所在的腿上设置有支撑槽且支撑槽置于横杆A的下侧；支撑槽通过转轴B与旋转板一端连接，旋转板另一端置于横杆B下侧，底座置于旋转板的垂直上方，底座和旋转板均水平布置。

进一步的，所述伸缩钢管上开设有销孔。

进一步的，所述抽板凳结构为三组。

进一步的，所述座面外侧端设置有拉环。

进一步的，所述旋转板为半圆形。

有益效果：

1.提出一种具有人性化、操作简单且节约空间和环保的装置，该装置可以极大地提高凳子的利用率。

2.座面和旋转板可以通过轨道和旋转收进凳下面，从而实现便携式携带和折叠。

3.弯转球与伸缩钢管转轴A连接可以实现在座面抽出后，伸缩钢管能够对座面的竖直支撑。

附图说明

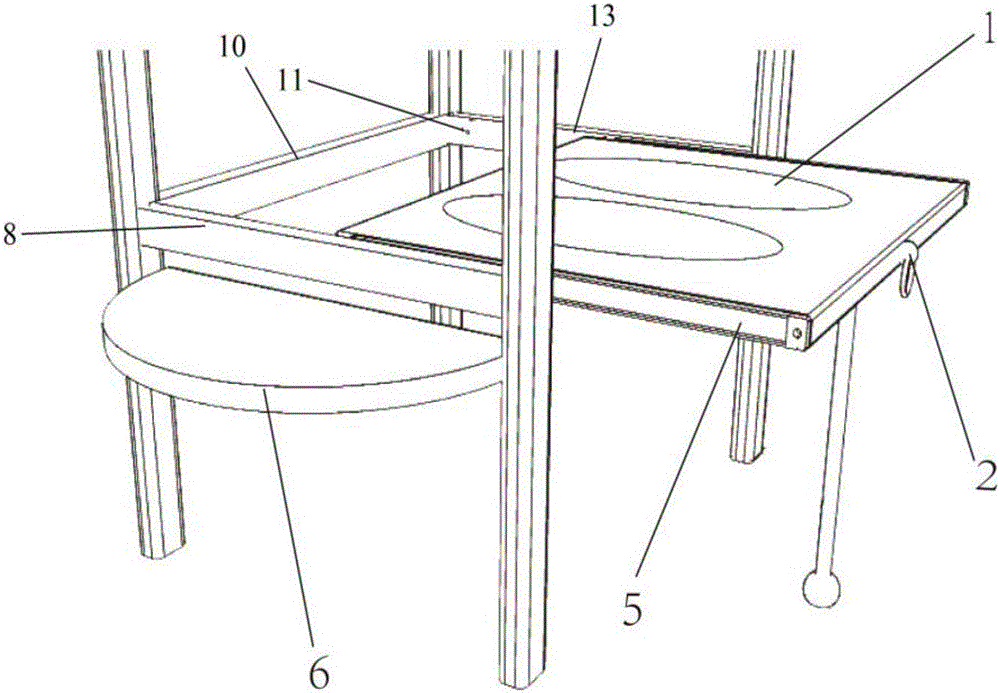

附图1为多层抽旋凳工作状态示意图；

附图2为多层抽旋凳局部视图；

附图3为多层抽旋凳折叠后的示意图。

具体实施方式

现结合附图对本实用新型做进一步的描述：

结合附图1，一种多层抽板凳包括四根腿和一个顶面，四个腿均匀的分布在顶面的四角，在顶面的下方，沿竖直方向，分布有三组的抽板凳结构，每组抽板凳结构包括横杆A8、横杆C10和横杆B13，横杆A8、横杆B13相互平行，且分别固定在四根腿上，横杆C10与横杆A8、横杆B13相互垂直，且两端分别固定在四根腿中的相邻两根腿的同高度上，两根相互平行的横杆A8、横杆B13上开设有轨道11，座面1两侧安装在轨道11上，并通过座面1两侧上的抽拉槽5与轨道连接，座面1可沿轨道11前后滑动；座面1外侧端上设置有拉环2，用于抽拉座面1，两个平行横杆A和横杆B，加上与横杆A和横杆B垂直的横杆C，一方面横杆A和横杆B之间内侧设置可以形成轨道，另一方面横杆C可以增加多层抽板凳的稳定和防止座面1从横杆A、横杆B上的轨道11跑出，起到限制定位作用。

座面1的底部设置有弯转球9，弯转球9与伸缩钢管4转轴A连接；横杆A8竖直下侧且在横杆A8所在的两条腿上均设置有支撑槽3，支撑槽3通过转轴B与旋转板6一端连接，旋转板6另一端置于横杆B13下侧，座面1置于旋转板6的垂直上方，座面1和旋转板6均水平布置；

座面1的上部开设有两个仿生的椭圆形凹坑，以提高座面1在座的人的舒适性。

结合附图2，当多层抽板凳在折叠状态时，座面1和旋转板6的位置为：每组抽板凳结构中，座面1置于旋转板6的垂直上方，座面1和旋转板6均处于水平位置；且座面1可以通过拉环2，沿着轨道11前后滑动移动；旋转板6一端置于支撑槽3开设的槽内，并通过转 轴B与支撑槽3相连接，当需要使用多层抽板凳时，可以通过拉环2将座面1拉出，将旋转板6以转轴B为中心水平旋转90°，则旋转板6的另一端可以旋到横杆A8所在另一条腿上开设的支撑槽B中，由支撑槽B支撑。

结合附图3，可以看出在抽板凳结构中，当在工作状态时，伸缩钢管4对座面1的支撑状态。

工作过程：根据实际的对工作高度的要求，通过拉环2拉出座面1，旋转弯转球9与伸缩钢管4，将伸缩钢管4旋转90°，则伸缩钢管4垂直于地面，将插销插在旋转钢管4开设的圆孔里，从而使得伸缩钢管4的长度固定；将旋转板6通过转轴B水平旋转90°，从而使得旋转板6的位置置于座面1相邻的一侧，旋转板6一般用来放置较轻的物品，如笔和颜料等。如果工作完成的话，拆除伸缩钢管4上的销，旋转弯转球，以收起伸缩钢管4，同时，可将座面1通过轨道11滑动到顶面下方，将旋转板6反过来水平旋转90°，从而回到原来的位置。

所述实施例为本实用新型的优选的实施方式，但本实用新型并不限于上述实施方式，在不背离本实用新型的实质内容的情况下，本领域技术人员能够做出的任何显而易见的改进、替换或变型均属于本实用新型的保护范围。
