一种用于冷藏展示柜的限位组件的制作方法

本实用新型涉及冷藏展示柜，具体涉及到一种用于冷藏展示柜的限位组件。

背景技术：

冷藏展示柜作为一种可以储存冷冻饮料、食品、啤酒类等物品的冷冻冷藏箱，被市场所广泛应用。随着国家对家电节能的重视度的逐步加大，家电的节能等级也随之逐步提高，能够实现一种最大节能效果的冷藏展示柜不仅受到国家能源政策的鼓励，同时也受到市场的欢迎。

市场现有的冷藏展示柜，取放物品时需要左右推拉打开玻璃门。当多人同时购物时，玻璃门被拉开的面积为玻璃门的二分之一，造成了畅口较大的后果，柜内冷气会较快散发出去，从而丧失大量冷量，增加电耗。并且现有玻璃门通常是整张玻璃包边，造成包边型材的资源浪费；在推拉过程中，由于包边型材会造成推拉不方便或受阻的影响，不能很好地起限位密封的作用，因此，需要一种新型的限位件来代替大量的包边型材。

技术实现要素：

本实用新型的目的是提供一种用于冷藏展示柜的限位组件，在推拉玻璃门时起限位的作用，同时安装和使用都更为方便，并节约了包边型材。

为达上述目的，本实用新型所采用的技术方案是：提供一种用于冷藏展示柜的限位组件，包括第一限位件和第二限位件；第一限位件和第二限位件均包括相互连通的U型槽和凹槽，凹槽内设有两个延伸出凹槽的加强筋，加强筋之间留有与U型槽同等宽度的间隙，间隙与U型槽形成用于安装玻璃门的玻璃卡槽；第一限位件的U型槽下方设置有第一限位板，第二限位件的U型槽上方设有第二限位板，第一限位板和第二限位板的高度及宽度相同。

优选的，加强筋与凹槽之间设有包边孔。

优选的，每块加强筋上设有齿形纹路。

优选的，第一限位件的长度为75mm，第二限位件的长度为60mm；第一限位板和第二限位板的长度为35mm。

优选的，第一限位件的长度为60mm，第二限位件的长度为45mm。

优选的，第一限位件和第二限位件的宽度为12mm。

优选的，U型槽和凹槽之间设有弧形。

综上所述，本实用新型具有以下优点：

1、本实用新型通过第一限位件和第二限位件组合形成了限位组件，冷藏展示柜设置有两组玻璃门，每组玻璃门设有三扇玻璃门，而限位组件安装于相邻玻璃门之间，在推拉时起限位的作用，同时安装和使用都更为方便，且节约了包边型材。

2、通过第一限位板和第二限位板相互配合接触，使用时，玻璃门根据需要依此打开，减少柜内冷量损失，起到节能作用。

附图说明

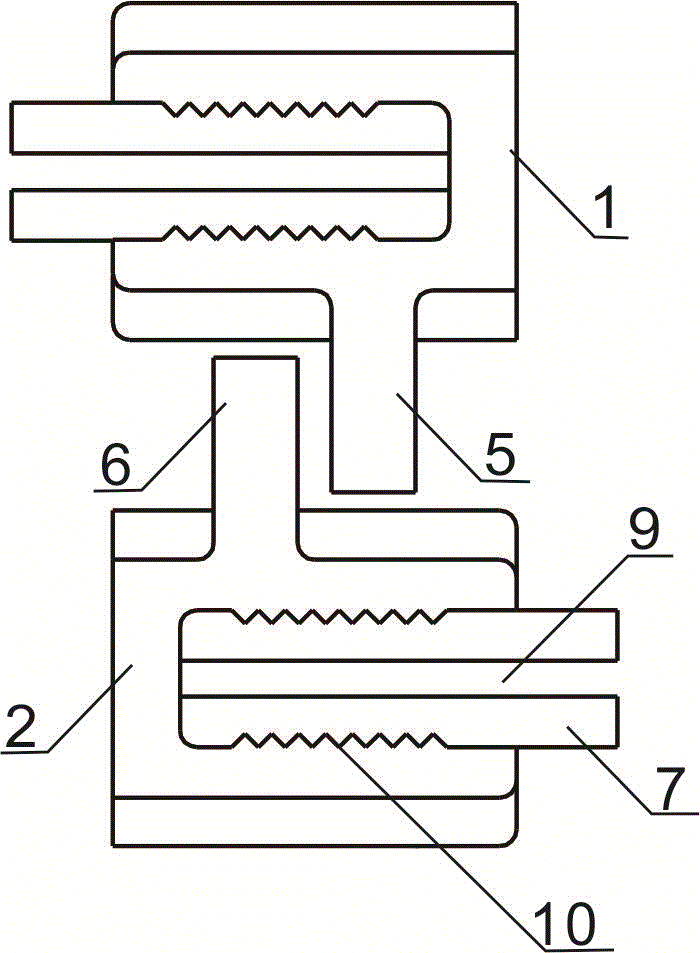

图1为本实用新型用于冷藏展示柜的限位组件的结构示意图；

图2为本实用新型用于冷藏展示柜的限位组件的侧视图；

图3为本实用新型用于冷藏展示柜的限位组件的正视图；

其中，1、第一限位件；2、第二限位件；3、U型槽；4、凹槽；5、第一限位板；6、第二限位板；7、加强筋；8、包边孔；9、玻璃卡槽；10、齿形纹路；11、弧形。

具体实施方式

下面结合附图对本实用新型的具体实施方式做详细的说明。

本实用新型的一个实施例中，如图1所示，提供了一种用于冷藏展示柜的限位组件，包括第一限位件1和第二限位件2；第一限位件1和第二限位件2均包括相互连通的U型槽3和凹槽4，凹槽4内设有两个延伸出凹槽4的加强筋7，加强筋7与冷藏展示柜的侧边型材连接，增加型材牢固性；加强筋7之间留有与U型槽3同等宽度的间隙，间隙与U型槽3形成用于安装玻璃门的玻璃卡槽9；第一限位件1的U型槽下方设置有第一限位板5，第二限位件2的U型槽上方设有第二限位板6，第一限位板5和第二限位板6的高度及宽度相同。

本实用新型的优化实施例，加强筋7与凹槽4之间设有包边孔8，包边孔8的宽度为1.5mm，使连接处更美观，不会出现缝隙；每块加强筋上设有齿形纹路10，增大加强筋7与包边之间的摩擦力，使加强筋7与包边之间安装得更稳固。第一限位件1L1的长度为75mm，第二限位件2L2的长度为60mm；或者第一限位件1L1的长度为60mm，第二限位件2L2的长度为45mm，使第一限位件1和第二限位件2配合更紧密。当第一限位件1的长度为75mm时，第一限位板5和第二限位板6L3的长度为35mm，更适合限位件的定位；第一限位件1和第二限位件2的宽度为12mm，U型槽3和凹槽4之间设有弧形11，设计更为美观且方便了加强筋7的安装，加强筋7延伸出凹槽4部分的长度为3mm。

冷藏展示柜的玻璃门为两组竖拉门，且每组竖拉门包括上层玻璃门、中层玻璃门和下层玻璃门，上层玻璃门和中层玻璃门以及中层玻璃门和下层玻璃门之间均采用限位组件互相配合连接，下层玻璃门上设有把手。在闭合玻璃门时，首先是拉动下层玻璃门，此时中层玻璃门卡接入第一限位件1的玻璃卡槽9内，下层玻璃门卡入第二限位件2的玻璃卡槽9内，当拉动到一定距离时，中层玻璃门和下层玻璃门之间的第一限位板5和第二限位板6开始接触，再继续闭合时，第二限位板6与第一限位板5完全接触且互相定位，从而使中层玻璃门继续拉动，此时中层玻璃门的另一边是卡接入第二限位件2的玻璃卡槽9内，而上层玻璃门是卡入第一限位件1的玻璃卡槽9内，当中层玻璃门和上层玻璃门之间限位组件的第一限位板5和第二限位板6完全配合接触时，此时玻璃门完全闭合。

在打开时，最先推动下层玻璃门，使中层玻璃门和下层玻璃门之间的第一限位板5和第二限位板6分离，直到下层玻璃门上的把手推动中层玻璃门继续打开，最终打开面积为玻璃门面积的2/3，该限位组件使用方便，同时克服了传统整张玻璃包边型材的缺陷，增大了展示面积。

虽然结合附图对本实用新型的具体实施方式进行了详细地描述，但不应理解为对本专利的保护范围的限定。在权利要求书所描述的范围内，本领域技术人员不经创造性劳动即可作出的各种修改和变形仍属本专利的保护范围。
