折叠甩干拖把清洁装置的制作方法

本实用新型涉及拖把，尤其是一种使用方便、清洁效率高、不脏手的折叠甩干拖把清洁装置。

背景技术：

现有在清洁工作中，拖把是必不可少的清洁工具，传统的拖把通常是在一根木棒或金属棒子的一端上通过铁丝捆绑一圈布条之类的物品，在进行清洁工作时，先将布条浸入清水之中，旋转拖把杆，带动水流旋转，利用水流旋转的冲击力，将布条上的污渍冲洗干净，然后再通过人力扭干布条上的水分，便能再次进行清洁。

为了节约人力，方便人们清洗以及扭干，出现了一种带旋转功能的拖把桶以及配合该桶使用的拖把，手持该拖把并施加一个向下的压力，带动拖把底部的拖把盘进行旋转，配合具有旋转功能的拖把桶，以实现快速清洗或甩干拖把的目的。

但是此类拖把，其拖把盘均为圆形，导致每次拖地面积较小，需要多次重复才能完全擦洗干净，效率较低，同时该拖把盘上固定有许多布条，在清洗时，过多的布条存在，会严重减弱水流的冲击力，造成布条清洗不干净，地面擦洗不干净，往往需要多次返工，反而加大了工作量，现在网上已有折叠拖把，但其折叠时依然是用手接触拖把头，并不卫生。

技术实现要素：

本实用新型所要解决的就是现有带旋转功能的拖把桶及其配套拖把，清洗不干净，需要多次返工，且拖把盘面积小，需要多次重复才能擦洗干净的问题，提供一种使用方便，清洁效率高的折叠甩干拖把。

本实用新型的折叠甩干拖把清洁装置，其特征在于该清洁装置包括旋转拖把以及清洁桶，旋转拖把包括拖把杆与拖把盘，拖把盘通过万向节固定在拖把杆下端，拖把杆为两段式结构，通过下压式旋转机构连接；清洁桶包括清洗仓和甩干仓，甩干仓高于清洗仓，甩干仓与清洗仓内部连通，清洗仓与甩干仓底部均设置有旋转轴，拖把盘底部中间设置有卡扣，该卡扣内径与旋转轴外径匹配，便于拖把盘固定于旋转轴上旋转；该拖把盘采用三段式结构，分别为左、中、右三段，左、右两段分别通过铰链与中间段连接且绕铰链转动。

所述的拖把杆上还设置有折叠辅助装置，该装置安装在拖把杆的下段，包括套筒、连接杆和固定卡扣，套筒为一个空心圆环柱，套装在拖把杆下段上，固定卡扣采用弹性结构安装在拖把杆下段上，套筒通过两根连接杆分别与拖把盘的左、右两段连接，使用时，现将固定卡扣按下，然后将套筒向上拉，当套筒上部的内壁压住固定卡扣后，将固定卡扣放开，套筒继续上拉，在此过程中通过连接杆带动拖把盘的左右两段折叠使之竖起，待拖把盘左右两段与中间段垂直后，完成套筒上拉过程，此时套筒内壁上移并完全越过固定卡扣，在弹力作用下，固定卡扣弹出，套筒底部固定在固定卡扣顶部，通过固定卡扣固定套筒高度，此时就能对拖把进行清洗和甩干，当清洗、甩干完成后，再次按下固定卡扣并向下推动套筒，通过连接杆的推力，使拖把盘左右两段回复水平样式，此时套筒下滑至固定卡扣下方，套筒顶部抵在固定卡扣下端，通过固定卡扣限制套筒位置，以此保持拖把盘左右两段处于水平位置。

所述的清洗仓其侧壁高度大于拖把盘左段或右段竖直后的高度，清洗仓下部及侧壁上设置有数组毛刷，提高清洗效果。

所述的甩干仓内设置有甩干桶，甩干桶高度大于拖把盘左段或右段竖直后的高度。

所述的拖把盘通过万向节头与拖把杆连接。

所述的拖把盘上包裹布块，通过布块擦洗地面。

在使用时，首先将套筒向上拉，通过连接杆带动拖把盘的左右两段折叠使之竖起，就能对拖把进行清洗和甩干，当清洗、甩干完成后，向下推套筒，通过连接杆的推力，使拖把盘回复水平样式，就可以进行清洁作业；清洁后再次将套筒向上拉，通过连接杆带动拖把盘的左右两段折叠使之竖起，即可放入清洗仓进行清洗。

本实用新型的折叠甩干拖把清洁装置，设计科学，结构合理，使用方便，采用三段式可折叠的拖把盘，有效增加了拖把盘的尺寸，提高单次拖地面积，提高清洁效率，同时采用布块包裹在拖把盘上，在利用水力冲洗清洁时，更加有效利用清洗力，避免了传统布条对水流的干扰，清洗更加干净，整个使用过程中，手不用接触拖把头，干净卫生。

附图说明

图1为本实用新型拖把结构示意图。

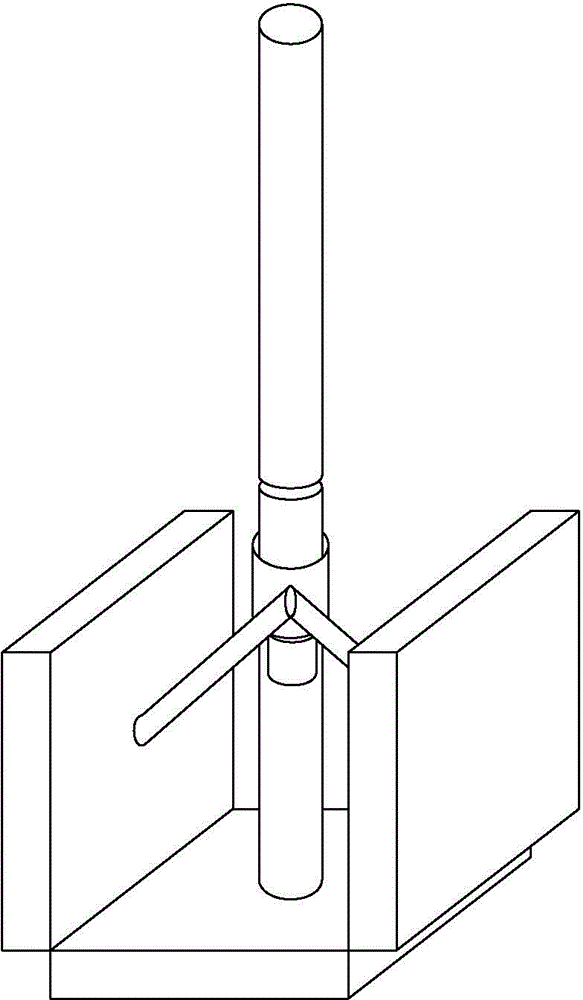

图2为本实用新型拖把竖起结构示意图。

图3为本实用新型清洁桶结构示意图。

其中，拖把杆1，拖把盘2，清洗仓3，甩干仓4，旋转轴5，套筒6，连接杆7，固定卡扣8，甩干桶9，毛刷10。

具体实施方式

实施例1：一种折叠甩干拖把清洁装置，包括旋转拖把以及清洁桶，旋转拖把包括拖把杆1与拖把盘2，拖把盘2通过万向节固定在拖把杆1下端，拖把杆1为两段式结构，通过下压式旋转机构连接；清洁桶包括清洗仓3和甩干仓4，甩干仓4高于清洗仓3，甩干仓4与清洗仓3内部连通，清洗仓3与甩干仓4底部均设置有旋转轴5，拖把盘2底部中间设置有卡扣，该卡扣内径与旋转轴5外径匹配，便于拖把盘2固定于旋转轴5上旋转；该拖把盘2采用三段式结构，分别为左、中、右三段，左、右两段分别通过铰链与中间段连接且绕铰链转动。拖把杆1上还设置有折叠辅助装置，该装置安装在拖把杆1的下段，包括套筒6、连接杆7和固定卡扣8，套筒6为一个空心圆环柱，套装在拖把杆1下段上，固定卡扣8采用弹性结构安装在拖把杆1下段上，套筒6通过两根连接杆7分别与拖把盘2的左、右两段连接，使用时，现将固定卡扣8按下，然后将套筒6向上拉，当套筒6上部的内壁压住固定卡扣8后，将固定卡扣8放开，套筒6继续上拉，在此过程中通过连接杆7带动拖把盘2的左右两段折叠使之竖起，待拖把盘2左右两段与中间段垂直后，完成套筒6上拉过程，此时套筒6内壁上移并完全越过固定卡扣8，在弹力作用下，固定卡扣8弹出，套筒6底部固定在固定卡扣8顶部，通过固定卡扣8固定套筒6高度，此时就能对拖把进行清洗和甩干，当清洗、甩干完成后，再次按下固定卡扣8并向下推动套筒6，通过连接杆7的推力，使拖把盘2左右两段回复水平样式，此时套筒6下滑至固定卡扣8下方，套筒6顶部抵在固定卡扣8下端，通过固定卡扣8限制套筒6位置，以此保持拖把盘2左右两段处于水平位置。清洗仓3其侧壁高度大于拖把盘2左段或右段竖直后的高度，清洗仓3下部及侧壁上设置有数组毛刷10，提高清洗效果。甩干仓4内设置有甩干桶9，甩干桶9高度大于拖把盘2左段或右段竖直后的高度。拖把盘2通过万向节头与拖把杆1连接。拖把盘2上包裹布块，通过布块擦洗地面。

在使用时，首先将套筒6向上拉，通过连接杆7带动拖把盘2的左右两段折叠使之竖起，就能对拖把进行清洗和甩干，当清洗、甩干完成后，向下推套筒6，通过连接杆7的推力，使拖把盘2回复水平样式，就可以进行清洁作业；清洁后再次将套筒6向上拉，通过连接杆7带动拖把盘2的左右两段折叠使之竖起，即可放入清洗仓3进行清洗。
