一种高抗紫外线透光透气双人棚子床的制作方法

本实用新型涉及户外家具技术领域，尤其涉及一种高抗紫外线透光透气双人棚子床。

背景技术：

户外家具是指在开放或半开放性户外空间中，为方便人们健康、舒适、高效的户外活动而设置的一系列相对于室内家具而言的用具，其主要涵盖了城市公共户外家具、庭院户外休闲家具、商业场所户外家具、便携户外家具等四大类产品。随着人们生活水平提高和对生活质量要求的提升，户外家具得到越来越广泛的应用，庭院、沙滩等户外休闲场所经常可以见到户外床、遮阳棚等户外家具，户外床与遮阳棚的搭配使用能够给使用者创造阴凉、舒适的睡眠环境。

现有技术的户外床还是采用单体床比较多，而双人的户外床大多是将单人户外床的床体进行简单地加长加宽，影响双人床体调整的灵活性与独立性。

技术实现要素：

本实用新型所要解决的技术问题，在于提供一种能够独立、灵活调整两个床体的高抗紫外线透光透气双人棚子床。

本实用新型解决上述技术问题所采用的技术方案是：

本实用新型提供了一种高抗紫外线透光透气双人棚子床，其包括竖直放置的左前立柱、左后立柱、右前立柱以及右后立柱，四个立柱顶端固设有顶框架、下部固设有底框架，所述顶框架设有高抗紫外线的特斯林布棚，所述底框架具有并排设置的第一区、第二区和第三区，所述第一区固设有能够折叠的左躺床，所述第二区设有置物台，所述第三区固设有能够折叠的右躺床。

作为上述技术方案的进一步改进，所述左躺床和右躺床都包括相互铰接的固定段和活动段，所述活动段铰接有支撑杆，在所述第一区和第三区的内侧边都设有支撑齿槽。

作为上述技术方案的进一步改进，所述左躺床和右躺床都设有呈弧形的床撑条。

作为上述技术方案的进一步改进，所述第二区阵列设有多个起支撑作用的横条，所述横条上方固定有置物台板。

作为上述技术方案的进一步改进，所述左前立柱和左后立柱之间设有左横杆，所述左横杆上固设有左床帘。

作为上述技术方案的进一步改进，所述右前立柱和右后立柱之间设有右横杆，所述右横杆上固设有右床帘。

作为上述技术方案的进一步改进，所述左后立柱和右后立柱之间设有后横杆，所述后横杆上固设有后床帘。

本实用新型的有益效果是：

本实用新型双人棚子床的左躺床和右躺床分别设置于底框架的第一区和第三区，彼此独立设置且都设有可以活动、可以折叠的部分，克服了现有技术中的双人床体的灵活性与独立性差的问题，达到了灵活控制两个床位的技术效果。

另外，本实用新型双人棚子床采用特斯林布作为该棚子床的顶棚，能够实现高抗紫外线的技术效果，床体的四周通风透气，能够营造阴凉、舒适的休闲环境。

附图说明

图1是本实用新型高抗紫外线透光透气双人棚子床的整体结构示意图；

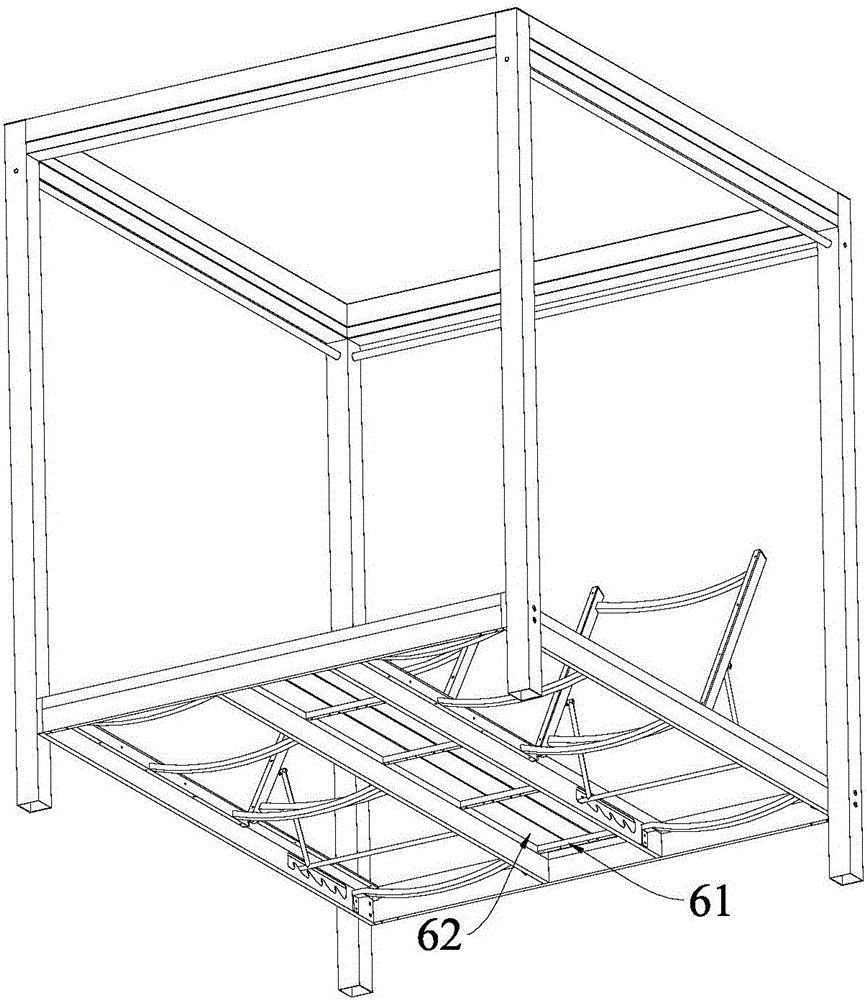

图2是本实用新型高抗紫外线透光透气双人棚子床的整体结构的另一角度的示意图。

具体实施方式

以下将结合实施例和附图对本实用新型的构思、具体结构及产生的技术效果进行清楚、完整地描述，以充分地理解本实用新型的目的、特征和效果。显然，所描述的实施例只是本实用新型的一部分实施例，而不是全部实施例，基于本实用新型的实施例，本领域的技术人员在不付出创造性劳动的前提下所获得的其他实施例，均属于本实用新型保护的范围。另外，专利中涉及到的所有联接/连接关系，并非单指构件直接相接，而是指可根据具体实施情况，通过添加或减少联接辅件，来组成更优的联接结构。本实用新型中的各个技术特征，在不互相矛盾冲突的前提下可以交互组合。

请参照图1，本实用新型高抗紫外线透光透气双人棚子床包括竖直放置的左前立柱11、左后立柱12、右前立柱13以及右后立柱14，四个立柱顶端固设有顶框架20、下部固设有底框架30，顶框架20设有高抗紫外线的特斯林布棚（图中未绘出），底框架30具有并排设置的第一区31、第二区32和第三区33，第一区31固设有能够折叠的左躺床40，第二区32设有置物台，第三区33固设有能够折叠的右躺床50。

为了保证棚子床整体结构的强度、耐腐蚀、抗紫外线性能，棚子床的整体的框架都采用喷涂了户外粉的铝合金制成。户外粉，主要成分为纯聚酯、聚氨酯、丙烯酸、氟树脂以及配套的固化剂、流平剂、填料等，其主要增强金属表面的抗腐蚀、抗紫外线等功能。

特斯林布，英文名称：Textilene。特斯林布是无梭机生产的特种纺织品，采用特殊包复结构的复合纱线，即PVC/PET皮芯型纱线，该纱线的芯体采用高强涤纶工业长丝，皮层为耐老化、抗紫外线辐射的聚氯乙烯PVC材料。

左躺床40和右躺床50都包括相互铰接的固定段41和活动段42，活动段42铰接有支撑杆43，在第一区31和第三区33的内侧边都设有支撑齿槽44，左躺床40和右躺床50都设有呈弧形的床撑条51。

第二区32阵列设有多个起支撑作用的横条61，横条61上方固定有置物台板62。

左前立柱11和左后立柱12之间设有左横杆71，左横杆71上固设有左床帘（图中未示出），右前立柱13和右后立柱14之间设有右横杆72，右横杆72上固设有右床帘（图中未示出），左后立柱12和右后立柱14之间设有后横杆73，后横杆73上固设有后床帘（图中未示出）。

以上是对本实用新型的较佳实施例进行了具体说明，但本实用新型并不限于所述实施例，熟悉本领域的技术人员在不违背本实用新型精神的前提下还可做出种种的等同变形或替换，这些等同的变形或替换均包含在本申请权利要求所限定的范围内。
