净饮机的制作方法

本实用新型属于电器制造技术领域，尤其涉及一种净饮机。

背景技术：

随着物联网的发展，家用电器越来越智能化，例如，对于净饮机，能够通过智能手机APP经过WiFi网络实现远程操作，但是，并没有考虑到使用者的差异化饮水需求。

技术实现要素：

本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本实用新型需要提出一种净饮机，该净饮机可以满足用户的个体化饮水需求。

为了解决上述问题，本实用新型提出的净饮机包括：主机；识别模块，所述识别模块包括第一识别单元和至少一个第二识别单元，所述第一识别单元设置在所述主机上，每个所述第二识别单元包括不同用户的识别信息，所述第二识别单元适于安装于对应用户的饮水用具上，在检测到所述第二识别单元时，所述第一识别单元获取所述识别信息；控制模块，所述控制模块设置在所述主机上且与所述第一识别单元相连，用于根据所述识别信息获得对应所述用户的饮水控制参数，并根据所述饮水控制参数进行控制。

本实用新型的净饮机，通过对系统架构的改进，增加识别模块，通过第一识别单元和第二识别单元实现对不同用户的识别，进而实现个性化饮水控制，满足用户的个体化饮水需求，更加人性化。

其中，所述第一识别单元包括无线射频识别阅读器，所述第二识别单元包括无线射频识别应答器。

具体地，所述第一识别单元和所述控制模块分别设置在所述主机的内部。

具体地，所述第二识别单元黏贴于所述饮水用具上。

另外，该净水机还包括：通信模块，所述通信模块与所述控制模块相连，用于将所述识别信息发送至云端服务器，并接收所述云端服务器反馈的对应所述用户的控制参数。

具体地，所述通信模块包括WIFI模块。

具体地，所述通信模块设置在所述主机的内部。

附图说明

图1是根据本实用新型的一个实施例的净饮机的框图；

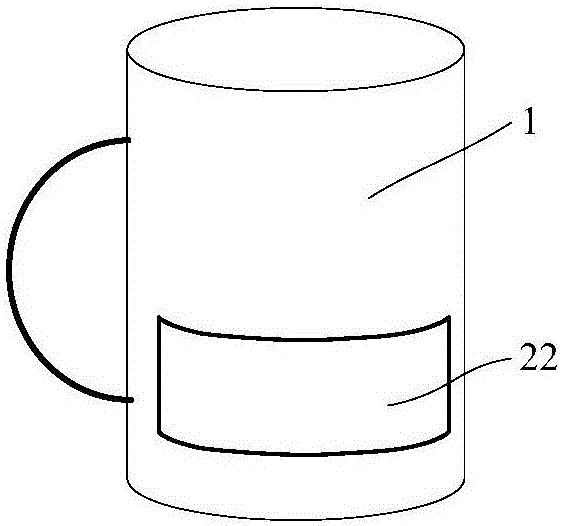

图2是根据本实用新型的一个具体实施例的第二识别单元的位置示意图；

图3是根据本实用新型的另一个实施例的净饮机的框图；以及

图4是根据本实用新型的一个具体实施例的净饮机工作过程的流程图。

附图标记：

净饮机100，

主机10、识别模块20和控制模块30，通信模块40，

第一识别单元21和第二识别单元22，饮水用具1，云端服务器2。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

为了满足用户的个性化饮水需求，本实用新型实施例提出了一种净饮机，该净饮机可以识别不同的使用者，进而为不同的用户制定个性化饮水方案，下面参照附图对本实用新型的净饮机进行说明。

如图1所示，为根据本实用新型的一个实施例的净饮机的框图，如图1所示，该净饮机100包括主机10、识别模块20和控制模块30。

其中，识别模块20包括第一识别单元21和至少一个第二识别单元22。第一识别单元21设置在主机10上，例如，第一识别单元21设置在主机10的内部；每个第二识别单元22包括不同用户的识别信息，第二识别单元22适于安装于对应用户的饮水用具例如水杯上。可以理解的是，可以预先将各个用户的识别信息设置在第二识别单元21中，例如，用户可以将包括自己的识别信息的第二识别单元22安装在饮水用的水杯外壁上，如图2所示，第二识别单元22黏贴于饮水用具1例如水杯上，非常方便。

第一识别单元21可以与第二识别单元22进行通信，某个用户需要饮水时，安装有对应其识别信息的第二识别单元22的水杯靠近该净饮机100的主机10，在检测到第二识别单元22时，第一识别单元22获取该第二识别单元22包括的识别信息。

控制模块30设置在主机10上，例如，控制模块30设置在主机10的内部，且与第一识别单元21相连，用于根据识别信息获得对应用户的饮水控制参数，并根据该饮水控制参数进行控制。换句话说，通过识别模块20获得用户的识别信息，进而控制模块30根据用户的识别信息制定个性化的饮水方案，从而可以满足用户的个性化饮水需求。可以理解的是，对应用户的饮水控制参数，可以预存于净饮机100的控制模块30中。

具体地，在本实用新型的实施例中，第一识别单元21包括无线射频识别阅读器，第二识别单元22包括无线射频识别应答器，即通过无线射频识别技术实现对用户的身份识别，从相关技术中，可知，通过阅读器的检测，可以对多个应答器进行识别，确定当前检测的应答器对应的识别信息。其中，无线射频识别阅读器设置在主机10的内部，且与控制模块30相连，无线射频识别应答器设置在用户的饮水杯上。当用户将自己的饮水杯靠近净饮机时，无线射频识别阅读器就会与粘贴在饮水杯上的无线射频识别应答器进行通信，每一个无线射频识别应答器中都拥有一个唯一的识别信息与用户一一对应，该唯一识别信息会被无线射频识别阅读器读取并传输至控制模块30，进而控制模块30对信息进行识别获得对应的控制参数即以该用户的个性化饮水方案对净饮机100进行控制，满足用户的饮水需求。

其中，对于无线射频识别(RFID，Radio Frequency Identification)技术，高频RFID可以实现更远的通信距离，并且通过调整发射功率可以灵活地调整通信距离；超高频RFID，可以实现更好的穿透性能；通过跳频技术，RFID可以实现更好的抗干扰性能。所以，本实用新型的净饮机100，通过采用无线射频识别技术的识别模块20可以更加灵活、精准地对用户进行识别。

另外，如图3所示，净饮机100还包括通信模块40例如WIFI模块，通信模块40与控制模块30相连，用于将识别信息发送至云端服务器2，并接收云端服务器2反馈的对应用户的控制参数，进而控制模块30可以根据该控制参数对净饮机100进行控制，满足用户的饮水需求。具体地，通信模块40可以设置在主机10的内部，并与控制模块30相连。

具体地，图4是根据本实用新型的一个实施例的净饮机100的工作过程的流程图，如图4所示，包括：

S1，净饮机上电。

S2，净饮机初始化各个功能模块。

S3，无线射频识别阅读器搜索无线射频识别应答器。

S4，判断无线射频识别阅读器是否检测到无线射频识别应答器的信号，如果检测到，则进入步骤S5，否则，返回步骤S3。

S5，无线射频识别阅读器获取用户的识别信息，并通过WIFI模块将识别信息上传至云端服务器。云端服务器可以通过算法实现为不同的用户提供个性化的饮水方案。

S6，通过WIFI模块接收云端服务器反馈的用户的个性化饮水方案的相应参数。

S7，控制模块根据该个性化饮水方案的相应参数进行个性化饮水控制，并返回步骤S3。

综上所述，本实用新型的净饮机100，通过对系统架构的改进，增加识别模块20，实现了对净饮机用户的识别，进而为用户提供个性化饮水方案，满足用户的饮水差异需求。

需要说明的是，在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不必须针对的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任一个或多个实施例或示例中以合适的方式结合。此外，在不相互矛盾的情况下，本领域的技术人员可以将本说明书中描述的不同实施例或示例以及不同实施例或示例的特征进行结合和组合。

尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在本实用新型的范围内可以对上述实施例进行变化、修改、替换和变型。
