改进的职业病治疗专用座椅的制作方法

本实用新型涉及一种改进的职业病治疗专用座椅。

背景技术：

心理咨询是指运用心理学的方法，对心理适应方面出现问题并为需要解决问题的求询者提供心理援助的过程。来访者就自身存在的心理不适或心理障碍，通过语言文字等交流媒介，向咨询者进行述说、询问与商讨，在其支持和帮助下，通过共同的讨论找出引起心理问题的原因，分析问题的症结，进而寻求摆脱困境解决问题的条件和对策，以便恢复心理平衡、提高对环境的适应能力、增进身心健康。在述说、询问和商讨的过程中来访者需要放松，并选择愉悦舒适的坐姿进行交流，另外在交流的过程中需要借助一些测试工具，如：调查问卷、测试卡片等。现有技术中心理咨询用的座椅一般为普通座椅，舒适度不够高，不能使来访者达到最大程度的放松，实用性不强。

技术实现要素：

本实用新型要解决的技术问题是针对上述缺陷，提供一种便于心理咨询用的改进的职业病治疗专用座椅。

为了解决上述技术问题，本实用新型包括底座，其特征是：所述底座的上表面安装有油缸，所述油缸伸缩杆的端部固接有底板，所述底板的右侧铰接有背板，所述背板两侧的中部设有向左延伸且与底板平行的扶手板，所述扶手板上转动连接有转筒，转筒的侧部铰接有外伸的连接板，所述连接板上铰接有支撑板，所述支撑板的底部设有托板；所述背板右侧面的下部铰接有支撑杆，所述背板右侧面的上部安装有与支撑杆配合的卡扣；所述底板的左侧下表面铰接有脚板，所述脚板的上表面对称设有两组腿部按摩装置；所述背板的中下部向左凸出且呈弧形设置。

每组腿部按摩装置均包括两个上伸且间隔设置的挡板，两挡板的相对内表面均设有弧形海绵体。

所述脚板包括铰接在底板下表面的竖板，竖板的端部设有与竖板一体成型且与竖板垂直的横板，腿部按摩装置安装在横板上。

所述支撑杆包括铰接在背板侧面的下杆，下杆的上部为中空结构，下杆的内腔中螺接有上杆；所述卡扣包括两个间隔设置且由弹性材料制成的卡板，上杆卡装在两卡板之间。

所述底座为三角形，底座为中空结构，底座的内腔中安装有播音器，所述底座的侧壁上设有透音孔。

所述底座的底部设有开口部，底座上安装有能将开口部密封的盖体，便于播音器的取放。

所述底座的下表面设有多个自锁式万向轮，便于本实用新型的移动。

所述底板、背板和扶手板的上表面均包裹有海绵层，提高人体舒适度。

所述扶手板上设有插柱，所述转筒转动连接在插柱上。

采用上述方案后的优点效果是：来访者可以坐到底板上，并调整好背板的角度，并通过锁紧螺母实现定位，也可以使背板与底板平行，即来访者可以平躺在底板和背板上，此时可以使支撑杆与地面接触，使支撑杆对背板起到辅助支撑作用，然后将腿部放置到腿部按摩装置上，腿部按摩装置对人体腿部起到按摩的作用，底板的左侧下表面铰接有脚板，脚板可以转动并调节支撑角度，脚放置到脚板上，这样就可以使来访者调整到最舒适的坐姿，实现身心放松。将心理测试卡片放置到支撑板上，并通过上下调整连接板的支撑高度来改变心理测试卡片的支撑高度，通过转动转筒调整连接板的支撑角度来改变心理测试卡片的支撑角度，便于不同身高的来访者使用测试卡片。述说、咨询过程中还可以通过播音器播放舒缓的音乐，协助来访者进行身心放松。

附图说明

下面结合附图对本实用新型的具体实施方式作进一步的详细说明：

图1是本实用新型的结构示意图；

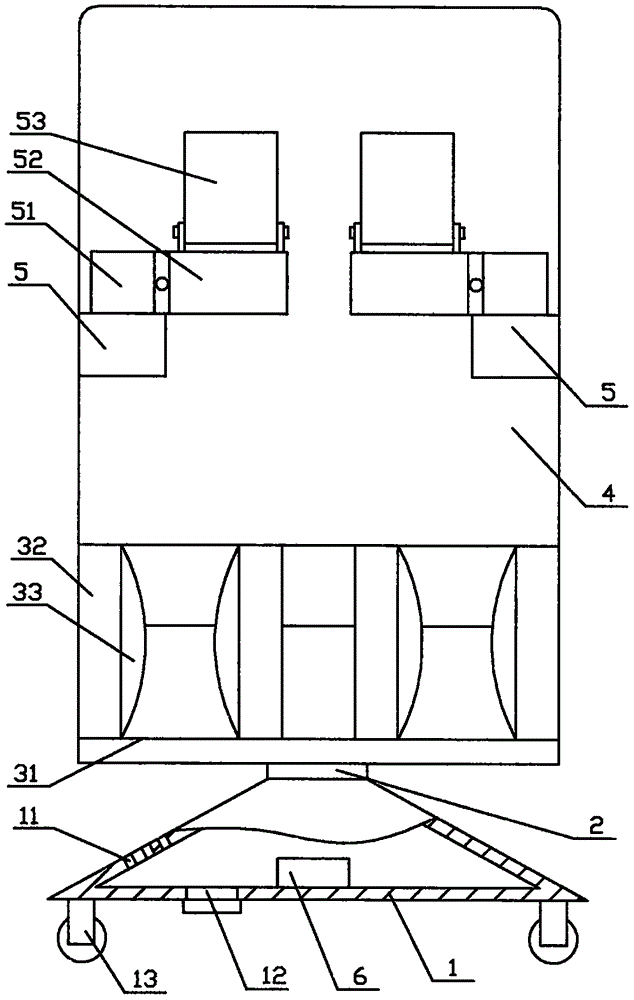

图2是图1的左视图。

具体实施方式

如图1所示，该改进的职业病治疗专用座椅包括底座1，底座1的下表面设有多个自锁式万向轮13，便于本实用新型的移动。底座1的上表面安装有油缸2，油缸2伸缩杆的端部固接有底板3，底板3的上表面包裹有海绵层10，提高臀部舒适度。底板3的右侧铰接有背板4，本实施例中底板3的右侧对称设有两个铰板，铰板上设有铰孔，背板4两端的下部设有与铰板配合的铰轴，铰轴穿过铰孔并通过螺栓锁紧。背板4的左侧面包裹有海绵层10，提高人体背部的舒适度。背板4的中下部向左凸出且呈弧形设置，腰部与弧形凸出部配合，弧形凸出部给腰部一个支撑力，减轻腰部的疲劳。背板4两侧的中部设有向左延伸且与底板3平行的扶手板5，扶手板5的上表面包裹有海绵层10，提高手臂的舒适度。扶手板5上转动连接有转筒51，本实施例中扶手板5上设有插柱55，转筒51转动连接在插柱55上。转筒51的侧部铰接有外伸的连接板52，转筒51的侧部设有两个平行且间隔设置的铰板，连接板52铰接在两铰板之间，连接板52和转筒51之间铰接比较紧密，可避免连接板52任意转动。连接板52上表面铰接有上伸的支撑板53，连接板52上设有两个间隔设置的铰板，支撑板53通过铰轴铰接在两铰板之间，支撑板53的底部设有托板54，使用时可以将心理测试卡片放置到托板54上，支撑板53对心理测试卡片起到支撑作用。根据需要可以上下调整连接板52的支撑高度、转动转筒51调整连接板52的支撑角度，从而改变心理测试卡片的支撑高度和角度，使不同身高的人均可通用。本实用新型中支撑板53可以仅设置在一个扶手板5上，也可以设置在两个扶手版5上。

如图1所示，背板4右侧面的下部铰接有支撑杆41，背板4右侧面的上部安装有与支撑杆41配合的卡扣42，支撑杆41包括铰接在背板4侧面的下杆，下杆的上部为中空结构，下杆的内腔中螺接有上杆，上下杆的连接关系使支撑杆41整体长度可调。卡扣42包括两个间隔设置且由弹性材料制成的卡板，上杆卡装在两卡板之间。使用时背板4可以调整角度，并通过锁紧螺母实现定位，也可以使背板4与底板3平行，即来访者可以平躺在底板3和背板4上，此时可以使支撑杆41与地面接触，使支撑杆41对背板4起到辅助支撑作用。

如图1和图2所示，底板3的左侧下表面铰接有脚板31，脚板31可以转动并调节支撑角度。脚板31包括铰接在底板3下表面的竖板，竖板的端部设有与竖板一体成型且与竖板垂直的横板。脚板31的上表面对称设有两组腿部按摩装置，腿部按摩装置安装在横板上。每组腿部按摩装置均包括两个上伸且间隔设置的挡板32，腿部可放置到两挡板32之间，两挡板32的相对内表面均设有弧形海绵体33，弧形海绵体33的弯弧相对向内设置，弧形海绵体33对人体腿部起到按摩的作用，脚可以放置到脚板31上。

如图1和图2所示，底座1为三角形，提高支撑强度。底座1为中空结构，底座1的内腔中安装有播音器6，底座1的侧壁上设有透音孔11，述说、交流时可以通过播音器6播放舒缓的音乐，有助于身心的放松。底座1的底部设有开口部12，底座1上安装有能将开口部12密封的盖体，播音器6可以通过开口部12放入底座1的内腔中，并通过盖体密封。

使用时来访者可以坐到底板3上，并调整好背板4的角度，然后将腿部放置到腿部按摩装置上，从而使来访者调整到最舒适的坐姿，实现身心放松。将心理测试卡片放置到支撑板53上，并通过上下调整连接板52的支撑高度来改变心理测试卡片的支撑高度，通过转动转筒51调整连接板52的支撑角度来改变心理测试卡片的支撑角度，便于不同身高的来访者使用测试卡片。述说、咨询过程中还可以通过播音器6播放舒缓的音乐，协助来访者进行身心放松。

本实用新型不限于上述具体实施方式，本领域技术人员，在不脱离本实用新型的精神和范围的前提下，可做若干的更改和修饰。本实用新型的保护范围应以本实用新型的权利要求为准。
