便携式加热杯的制作方法

本实用新型属于保温装置技术领域，具体涉及便携式加热杯。

背景技术：

液体或流体在常温下热量极易挥发，已育母亲在带六个月至三周岁的婴儿出门时，因无法随身得到热水，常常需携带装有开水的水杯出门。另外，女性生理期间，无法直接饮用凉水，也只能随时携带装有热水的水杯出门。然而，携带装有开水的水杯出门，不仅不方便，而且目前市面上的保温水杯大多无法长时间保持一定的温度，超过一定时间后内装的开水很容易变凉，无法满足人们的使用需求。

技术实现要素：

本实用新型的目的是：旨在提供便携式加热杯，用以解决现有保温水杯只能预先盛装开水携带出门不方便、而且无法长时间保持温度的问题。

为实现上述技术目的，本实用新型采用的技术方案如下：便携式加热杯，包括杯盖和杯体，所述杯盖的内缘设有内螺纹，所述的杯体内设有内胆和直流电池，所述杯体的外侧面上设有开关，所述内胆的顶部与杯体的顶部一体成型形成杯口，所述杯口的外缘设有与内螺纹配合的外螺纹，所述内胆的外侧面设有限温器，所述内胆的外底面设有陶瓷加热器，所述的直流电池、开关和陶瓷加热器顺次连接构成闭合回路，所述限温器的动作端与开关连接。

采用上述技术方案的实用新型，需要开水时，按动开关，陶瓷加热器开始动作，即可对内胆中的水进行加热，限温器实时监测内胆的温度，当水温达到要求后，限温器输出一个动作给开关，实现开关的闭合。这样的结构设计，不仅可以就地随时按需添加凉水加热，无需带水出门，携带非常方便；而且可以长时间保持温度，能够满足人们的使用需求。

进一步，所述的杯盖设有空腔结构，所述的空腔结构内设有上隔热层。

所述的杯盖设有空腔结构，所述的空腔结构内设有上隔热层，这样的结构设计，可以对杯盖起到良好的隔热作用，避免启盖时烫伤手。

进一步，所述的直流电池设于陶瓷加热器的下方，所述的直流电池和陶瓷加热器之间设有下隔热层。

所述的直流电池设于陶瓷加热器的下方，所述的直流电池和陶瓷加热器之间设有下隔热层，这样的结构设计，可以防止温度过高时损坏直流电池，延长直流电池的使用寿命。

进一步，所述的内胆为圆柱体不锈钢结构。

所述的内胆为圆柱体不锈钢结构，这样的结构设计，不仅可以简化结构，而且可以延长内胆的使用寿命。

进一步，所述的上隔热层和下隔热层均为圆柱体泡沫垫。

所述的上隔热层和下隔热层均为圆柱体泡沫垫，这样的结构设计，不仅可以简化结构，而且可以降低成本。

进一步，所述的限温器设置两个，且对称设置于内胆的外侧面正中间位置。

所述的限温器设置两个，且对称设置于内胆的外侧面正中间位置，这样的结构设计，感温效果更好，可以防止温度过高发生爆炸或干烧。

进一步，所述的陶瓷加热器设于内胆的外底面正中间位置。

所述的陶瓷加热器设于内胆的外底面正中间位置，这样的结构设计，加热效果更加，可以缩短加热时间。

进一步，所述杯体的外侧面和外底面设有隔热膜。

所述杯体的外侧面和外底面设有隔热膜，这样的结构设计，手握杯体时，可以避免发生烫伤。

附图说明

本实用新型可以通过附图给出的非限定性实施例进一步说明；

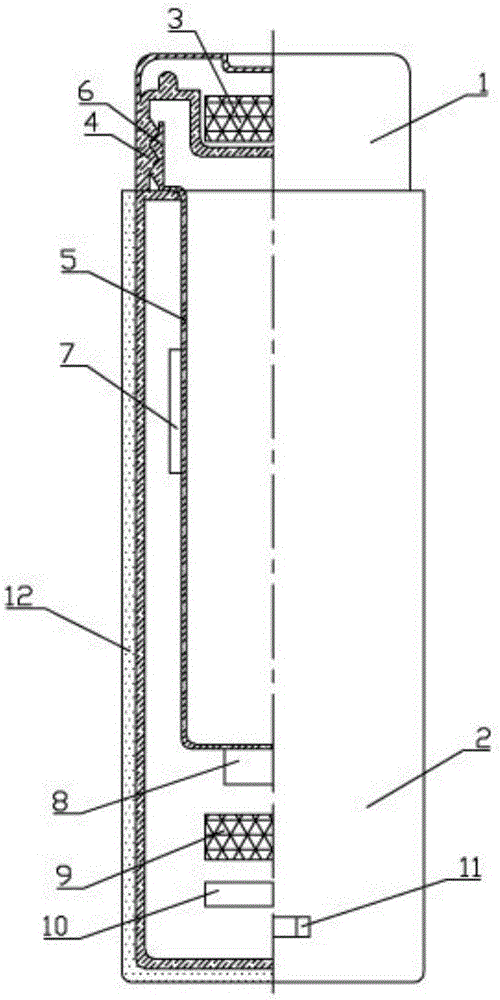

图1为本实用新型的便携式加热杯的实施例的结构示意图；

主要元件符号说明如下：

1.杯盖，2.杯体，3.上隔热层，4.内螺纹，5.内胆，6.外螺纹，7.限温器，8.陶瓷加热器，9.下隔热层，10.直流电池，11.开关，12.隔热膜。

具体实施方式

为了使本领域的技术人员可以更好地理解本实用新型，下面结合附图和实施例对本实用新型技术方案进一步说明。

如图1所示，本实用新型的便携式加热杯，包括杯盖1和杯体2，杯盖1设有空腔结构，空腔结构内设有上隔热层3，杯盖1的内缘设有内螺纹4，杯体2内设有内胆5和直流电池10，杯体2的外侧面上设有开关11，内胆5为圆柱体不锈钢结构，内胆5的顶部与杯体2的顶部一体成型形成杯口，杯口的外缘设有与内螺纹4配合的外螺纹6，内胆5的外侧面正中间位置设有两个限温器7，内胆5的外底面正中间位置设有陶瓷加热器8，直流电池10设于陶瓷加热器8的下方，直流电池10和陶瓷加热器8之间设有下隔热层9，上隔热层3和下隔热层9均为圆柱体泡沫垫，直流电池10、开关11和陶瓷加热器8顺次连接构成闭合回路，限温器7的动作端与开关11连接，杯体2的外侧面和外底面设有隔热膜12。

本实施例中，需要开水时，按动开关11，陶瓷加热器8开始动作，即可对内胆5中的水进行加热，限温器7实时监测内胆5的温度，当水温达到要求后，限温器7输出一个动作给开关11，实现开关11的闭合。

需要指出的是，杯盖1设有空腔结构，空腔结构内设有上隔热层3，可以对杯盖1起到良好的隔热作用，避免启盖时烫伤手。直流电池10设于陶瓷加热器8的下方，直流电池10和陶瓷加热器8之间设有下隔热层9，可以防止温度过高时损坏直流电池10，延长直流电池10的使用寿命。上隔热层3和下隔热层9均为圆柱体泡沫垫，不仅可以简化结构，而且可以降低成本。实际上，也可以根据实际情况具体考虑。

另外，内胆5为圆柱体不锈钢结构，不仅可以简化结构，而且可以延长内胆5的使用寿命。实际上，也可以根据实际情况考虑设置。

此外，内胆5的外侧面正中间位置设有两个限温器7，主要考虑的是，感温效果更好，可以防止温度过高发生爆炸或干烧。杯体2的外侧面和外底面设有隔热膜12，手握杯体时，可以避免发生烫伤。实际上，也可以根据实际需求具体考虑设置。

除此之外，内胆5的外底面正中间位置设有陶瓷加热器8，加热效果更加，可以缩短加热时间。实际上，也可以根据实际情况具体设置。

实际上，直流电池10可采用充电电池，规格参数为9V～36V，30W～50W，50Hz，陶瓷加热器8的规格参数为250℃～400℃。

上述实施例仅示例性说明本实用新型的原理及其功效，而非用于限制本实用新型。任何熟悉此技术的人士皆可在不违背本实用新型的精神及范畴下，对上述实施例进行修饰或改变。因此，凡所属技术领域中具有通常知识者在未脱离本实用新型所揭示的精神与技术思想下所完成的一切等效修饰或改变，仍应由本实用新型的权利要求所涵盖。
