可放置雨伞的防盗门的制作方法

本实用新型涉及放置雨伞防盗门技术领域，具体为一种可放置雨伞的防盗门。

背景技术：

防盗门的设立时为了给人们的生命财产提供保障，雨伞作为人们雨季出行的必带工具，可以给雨天的时候起到遮雨的效果，然而雨伞带进行存放的时候存在很多不便之处，因此设计一种可放置雨伞的防盗门方便人们在出行时拿取雨伞，非常便捷。

技术实现要素：

本实用新型的目的在于提供一种可放置雨伞的防盗门，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可放置雨伞的防盗门，其组成包括：防盗门，所述的防盗门内置雨伞槽，所述的雨伞槽上设有伞盖，所述的雨伞槽内设有伞筒，所述的伞筒的外径与雨伞槽内径相等，所述的伞筒内具有弹出装置。

优选的，所述的可放置雨伞的防盗门，所述的防盗门外侧具有门框，所述的防盗门上设有门锁，所述的门锁上方具有控制按键，所述的门锁上具有密码输入键盘和指纹识别装置，所述的防盗门中间处具有摄像头，所述的摄像头底部具有门铃。

优选的，所述的可放置雨伞的防盗门，所述的弹出装置包括步进电机，所述的步进电机的输出端连接有螺杆，所述的螺杆旋拧入转动盘一端内，所述的转动盘的中心处连接有支撑柱，所述的转动盘另一端具有导向杆，所述的支撑柱上链接推板，所述的推板位于伞筒内，所述的步进电机、螺杆、转动盘、支撑柱位于防盗门上的凹槽内。

与现有技术相比，本实用新型的有益效果是：该可放置雨伞的防盗门结构简单、操作方便，通过在防盗门内置雨伞槽可以用来存放雨伞，操作非常方便，节省了储物空间，同时通过弹出装置自动进行拿取，操作非常便捷。

附图说明

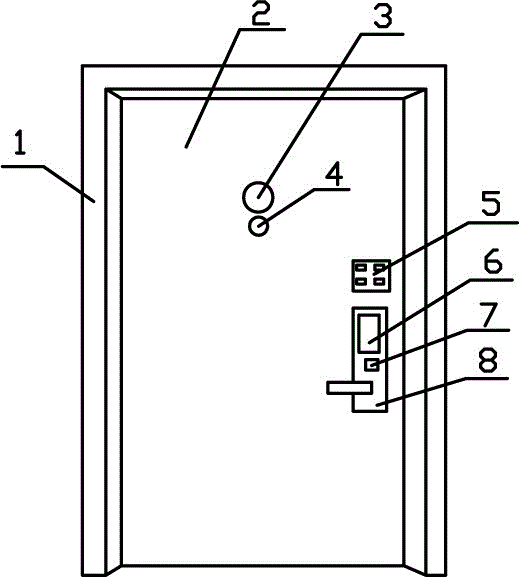

图1为本实用新型结构示意图一。

图2为本实用新型结构示意图二。

图3为本实用新型防盗门雨伞槽、伞筒及弹出装置示意图。

图中：1、门框，2、防盗门，3、摄像头，4、门铃，5、控制按键，6、密码输入键盘，7、指纹识别装置，8、门锁，9、凹槽，10、步进电机，11、导向杆，12、螺杆，13、支撑柱，14、推板，15、雨伞槽，16、伞筒，17、伞盖，18、转动盘。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例1

请参阅图1，本实用新型提供一种技术方案：一种可放置雨伞的防盗门，其组成包括：防盗门2，所述的防盗门2内置雨伞槽15。

实施例2

在实施例1 的基础上，请进一步参与图2、图3，一种可放置雨伞的防盗门，其组成包括：防盗门2，防盗门2内置雨伞槽15，雨伞槽15上设有伞盖17，雨伞槽15内设有伞筒16，伞筒16的外径与雨伞槽15内径相等，伞筒16内具有弹出装置，防盗门2外侧具有门框1，防盗门2上设有门锁8，门锁8上方具有控制按键5，门锁8上具有密码输入键盘6和指纹识别装置7，防盗门2中间处具有摄像头3，摄像头3底部具有门铃4，弹出装置包括步进电机10，步进电机10的输出端连接有螺杆12，螺杆12旋拧入转动盘18一端内，转动盘18的中心处连接有支撑柱13，转动盘18另一端具有导向杆11，支撑柱13上链接推板14，推板14位于伞筒16内，步进电机10、螺杆12、转动盘18、支撑柱13位于防盗门2上的凹槽9内。

工作原理：在进行使用和操作时，可以通过密码输入键盘6和指纹识别装置7进行开启，同时通过摄像头3进行监控，同时通过门铃4进行提醒，开门后，将雨伞放置伞筒16内，伞盖17自动扣合，当需要进行拿取时，通过按触控制按键5，控制步进电机10启动，带动螺杆12转动，带动转动盘18转动，转动盘18推动支撑柱13移动，带动推板14在伞筒16内上下移动，从而推动雨伞从伞筒16出来，导向杆11的设定保证转动盘18稳定位移。
