一种破壁机的制作方法

本实用新型涉及一种破壁料理机，尤指一种可制冷的破壁机。

背景技术：

目前，料榨机已成为人们日常生活中的常用电器，尤其破壁机其集榨汁、搅拌、磨碎等多功能为一体非常受用户的喜爱，但是不足的是从破壁机中倒出的料理汁都是常温的，甚至会因破壁机高速强力搅拌摩擦而具有一定温热，在炎炎夏日想喝一杯冰爽的料理汁，需将制作好的料理汁从破壁机中倒出到一个容器中，再将容器放冰箱里冷藏，这样费时费力且料理汁可能在冰箱中窜味影响饮用口感，另外还有一种方法即往制作出的料理汁里加入冰块，可是这样会使料理汁变淡影响口感。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，通过给破壁机盖体上设一制冷组件即可使其对制作出的料理汁进行制冷，无需再将料理汁放入冰箱制冷或加入冰块，故方便用户使用且不影响料理汁的饮用口感。

本实用新型为解决上述问题所采用的技术方案为：一种破壁机，其包括：一底座；所述底座上组设一杯体；所述杯体上组设一盖体，所述盖体上设一导电件及可伸入所述杯体中的制冷组件，所述制冷组件通过所述导电件与所述底座之间电性连接。

与现有技术相比，本实用新型一种破壁机制作完料理汁后，只需把所述盖体盖在所述杯体上开启制冷功能，所述制冷组件即可对杯体中的料理汁进行制冷，故方便用户使用且未添加其它物质保证料理汁的纯正口感。

进一步，所述制冷组件包括一制冷片，所述制冷片下方组设一可伸入所述杯体中的导冷块，所述制冷片上方组设一散热组件。由于所述制冷片一边吸收热量，另一边释放热量，吸收热量的一边组设所述导冷块，当导冷块伸入料理汁中后即可把其中的热量吸出来从而制冷料理汁，而释放热量的一边通过所述散热组件可将吸收的热量散发出去。

进一步，所述散热组件包括一散热片及设于所述散热片上的一散热风扇。

进一步，还包括一第一密封件和一第二密封件，所述第一密封件组设于所述导冷块上端，所述第二密封件将所述制冷片和散热组件密封组设于所述盖体上。通过设置所述第一密封件和所述第二密封件，可将所述导冷块、制冷片和散热组件密封组设于所述盖体上，使得多个部件一体化组接且密封，方便用户使用且安全。

进一步，所述导冷块为一圆柱棒。

附图说明

图1是本实用新型一种破壁机的立体分解图；

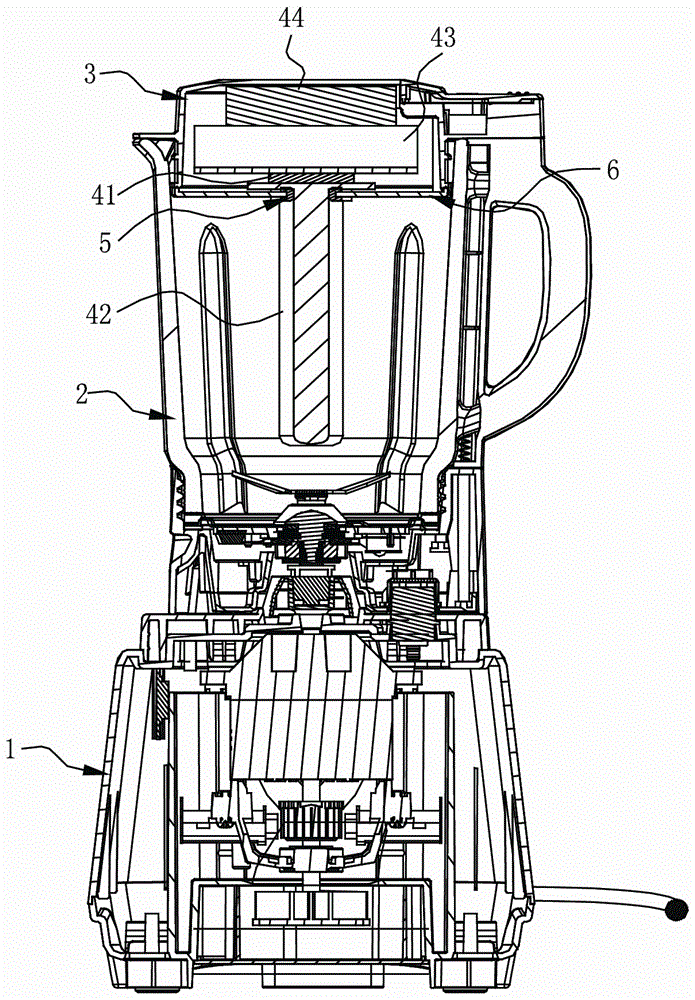

图2是本实用新型一种破壁机的剖视图。

具体实施方式

如图1所示，本实用新型提供一种破壁机，其包括：一底座1；所述底座1上组设一杯体2；所述杯体2上组设一盖体3，所述盖体3上设一导电件（未图示）及可伸入所述杯体2中的制冷组件4，所述制冷组件4通过所述导电件（未图示）与所述底座1之间电性连接。

本实用新型一种破壁机制作完料理汁后，只需把所述盖体3盖在所述杯体2上开启底座上的制冷功能（因所述制冷组件4通过所述导电件（未图示）与所述底座1之间电性连接，故通过开启底座1上的制冷功能即可控制所述制冷组件4），所述制冷组件4即可对杯体2中的料理汁进行制冷，故方便用户使用且未添加其它物质保证料理汁的纯正口感。

如图1和图2所示，所述制冷组件4包括一制冷片41，所述制冷片41下方组设一可伸入所述杯体中的导冷块42，所述制冷片41上方组设一散热组件。由于所述制冷片41一边吸收热量，另一边释放热量，吸收热量的一边组设所述导冷块42，当导冷块42伸入料理汁中后即可把其中的热量吸出来从而制冷料理汁，而释放热量的一边通过所述散热组件可将吸收的热量散发出去。

如图1所示，所述散热组件包括一散热片43及设于所述散热片43上的一散热风扇44。

如图1和图2所示，所述破壁机还包括一第一密封件5和一第二密封件6，所述第一密封件5组设于所述导冷块42上端，所述第二密封件6将所述制冷片41和散热组件密封组设于所述盖体2上。通过设置所述第一密封件5和所述第二密封件6，可将所述导冷块42、制冷片41和散热组件密封组设于所述盖体2上，使得多个部件一体化组接且密封，方便用户使用且安全。

如图1所示，本实施例中所述导冷块42为一圆柱棒，当然在其它实施例中也可根据实际需要将所述导冷块42设置为其它形状。

根据上述说明书的揭示和教导，本实用新型所属领域的技术人员还可以对上述实施方式进行变更和修改。因此，本实用新型并不局限于上面揭示和描述的具体实施方式，对本实用新型的一些修改和变更也应当落入本实用新型的权利要求的保护范围内。此外，尽管本说明书中使用了一些特定的术语，但这些术语只是为了方便说明，并不对本实用新型构成任何限制。
