一种思想政治教学用多媒体讲桌的制作方法

本实用新型涉及教学办公用具领域，特别涉及一种思想政治教学用多媒体讲桌。

背景技术：

目前，政治教师在授课的过程中，需要长时间地手捧讲义进行讲解，增加了教师的工作强度。现有的讲台虽能够放置讲义，但其占用空间大，桌面为水平的，教师看书时需要俯视，不便于教师浏览，同时，现有的讲桌高度无法调节，教师没法根据个人需要调节讲桌高度，而且现有教师在授课时，主要是按教育部统一发行的教科书进行讲解，对于教科书以外的知识学生了解的很少，特别是与政治相关的时事，学生无法在课堂上了解与讨论，学生学习的知识面较窄，不利于学生的学习。

技术实现要素：

本实用新型提供的一种思想政治教学用多媒体讲桌，可以解决现有技术中，讲台桌面为水平结构、讲台无法调节高度以及学生了解知识面少的问题。

本实用新型提供的一种思想政治教学用多媒体讲桌，包括底座，所述底座上设有储物室和两个T型支杆，所述储物室固定于两个T型支杆之间，储物室的上方设有柜体，柜体的上方设有板面，板面固定在T型支杆的横向伸出端上，T型支杆上端通过旋转部件活动连接有桌面底板，桌面底板上滑动连接有左桌面和右桌面，左桌面和右桌面之间留有间隙，所述桌面底板上还镶嵌有触摸式无线电子显示器，所述左桌面和右桌面的下部均设有横挡板，所述左桌面上在位于横挡板的下方位置上设有粉笔槽和板擦槽，所述右桌面上设有一表盒。

较佳地，所述底座下面设有滑轮。

较佳地，所述左桌面和右桌面均通过滑动导轨连接在桌面底板上。

较佳地，所述T型支杆为中空结构；所述T型支杆内部设有导线，所述T型支杆上端设有螺纹孔，所述T型支杆下端设有电源插座，所述两个T型支杆的竖直方向上均都设有伸缩套筒A和伸缩套筒B；所述T型支杆上还设有挂钩，所述挂钩至少为2个。

较佳地，所述柜体上设有两个柜门，所述柜门上设有两个把手；所述柜体内部设有音响装置，所述柜体后面板设有音孔。

较佳地，所述旋转部件由旋转体、转动钮、方形条以及螺栓组成；所述方形条通过螺栓与桌面底板固定，所述方形条与旋转体顶端固定连接；所述旋转体上开有弧形通孔，所述转动钮一端穿过弧形通孔与T型支杆上的螺纹孔相连接。

较佳地，所述桌面本体的旋转角度在0度到60度之间。

较佳地，所述触摸式无线电子显示器右上方位于桌面底板的边缘处设有USB接口。

本实用新型实施例中，提供的一种思想政治教学用多媒体讲桌，包括旋转部件、伸缩套筒以及触摸式无线电子显示器，其中旋转部件和伸缩套筒设于T型支杆上，T型支杆上还设有挂钩；本实用新型多媒体讲桌，通过上、下两个伸缩套筒可以更加方便的调节讲桌的高度；通过旋转部件的转动，可以更加方便的改变讲桌的水平位置；通过接通电源，把T型支杆内部的导线与音响装置和触摸式无线电子显示器分别相连接，显示器连接上网，教师就可以讲解一些时事政策内容，丰富了学生的教学知识。

附图说明

图1为本实用新型提供的一种思想政治教学用多媒体讲桌结构示意图。

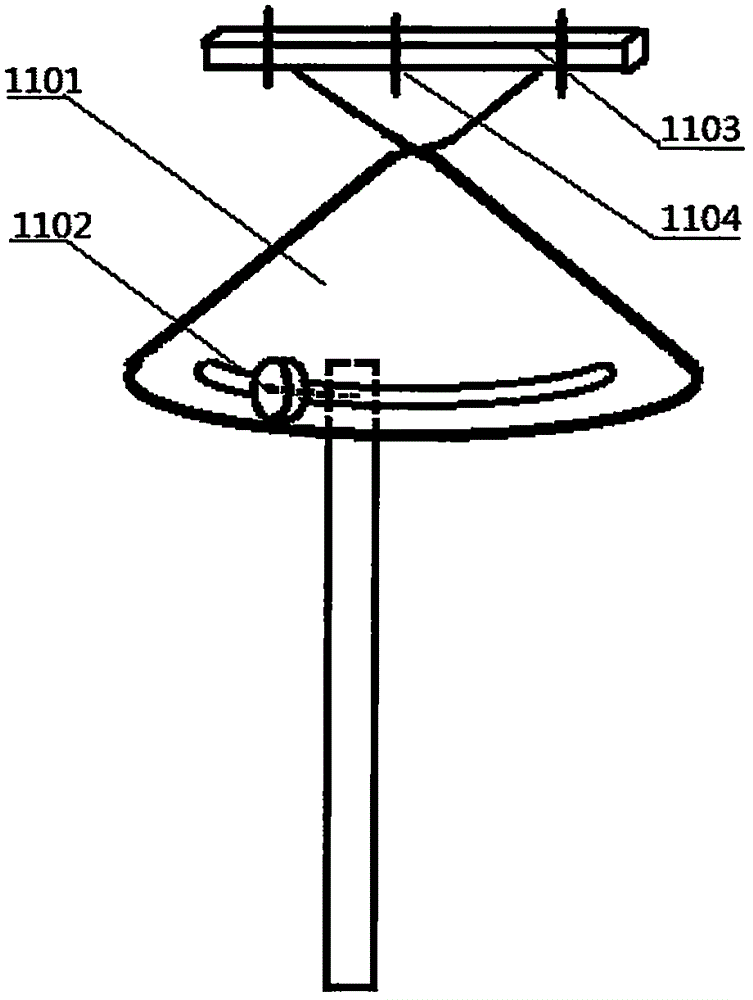

图2为旋转部件结构示意图。

图3为桌面的结构示意图。

附图标记说明：

1-表盒，2-右桌面，3-桌面底板，4-挂钩，5-T型支杆，6-伸缩套筒A，7-板面，8-柜门，9-把手，10-电源插座，11-旋转部件，1101-旋转体，1102-转动钮，1103-方形条，1104-螺栓，12-螺纹孔，13-左桌面，14-横挡板，15-粉笔槽，16-板擦槽，17-柜体，18-伸缩套筒B，19-储物室，20-滑轮，21-底座，22-触摸式无线电子显示器，23-USB接口。

具体实施方式

下面结合附图，对本实用新型的一个具体实施方式进行详细描述，但应当理解本实用新型的保护范围并不受具体实施方式的限制。

如图1所示，本实用新型实施例提供的一种思想政治教学用多媒体讲桌，包括底座21，所述底座21上设有储物室19和两个T型支杆5，所述储物室19固定于两个T型支杆5之间，所述储物室19的上方设有柜体17，所述柜体17的上方设有板面7，所述板面7固定在T型支杆5的横向伸出端，所述T型支杆5上端通过旋转部件11活动连接有桌面底板3，所述桌面底板3上滑动连接有左桌面13和右桌面2，左桌面13和右桌面2之间留有间隙，所述桌面底板3上还镶嵌有触摸式无线电子显示器22，所述左桌面13和右桌面2的下部均设有横挡板14，所述左桌面13上在位于横挡板14的下方位置上设有粉笔槽15和板擦槽16，所述右桌面2上设有一表盒1。本实用新型实例通过上、下两个伸缩套筒可以更加方便的调节讲桌的高度；通过旋转部件的转动，可以更加方便的改变讲桌的水平位置；通过接通电源，把支杆内部的导线与音响装置和触摸式无线电子显示器分别相连接，显示器连接上网，教师就可以讲解一些时事政策内容，丰富了学生的教学知识。

进一步地，所述底座21下面铰接有四个滑轮20，所述滑轮均匀分布在底座下面。

进一步地，所述左桌面13和右桌面2均通过滑动导轨连接在桌面底板3上。

进一步地，所述T型支杆为中空结构；所述T型支杆5内部设有导线，所述T型支杆5上端设有螺纹孔12，所述T型支杆5下端设有电源插座10，所述两个T型支杆5的竖直方向上设有伸缩套筒A6和伸缩套筒B18；所述T型支杆5上还焊接有挂钩4，所述挂钩4至少为2个。

进一步地，所述柜体17上铰接有两个柜门8，所述柜门8上设有两个把手9；所述柜体17内部设有音响装置，所述柜体17后面板设有音孔。

进一步地，所述旋转部件11由旋转体1101、转动钮1102、方形条1103以及螺栓1104组成；所述方形条1103通过螺栓1104与桌面底板3固定，所述方形条1103与旋转体1101顶端固定连接；所述旋转体1101上开有弧形通孔，所述转动钮1102一端穿过弧形通孔与T型支杆上的螺纹孔12相连接。

进一步地，所述桌面本体3的旋转角度在0度到60度之间。

进一步地，所述触摸式无线电子显示器22右上方位于桌面底板3的边缘处设有USB接口23。

综上所述，本实用新型实施例提供的一种思想政治教学用多媒体讲桌，包括旋转部件、伸缩套筒以及触摸式无线电子显示器，其中旋转部件和伸缩套筒设于T型支杆上，T型支杆上还设有挂钩；本实用新型多媒体讲桌，通过上、下两个伸缩套筒可以更加方便的调节讲桌的高度；通过旋转部件的转动，可以更加方便的改变讲桌的水平位置；通过接通电源，把T型支杆内部的导线与音响装置和触摸式无线电子显示器分别相连接，显示器连接上网，教师就可以讲解一些时事政策内容，丰富了学生的教学知识。
