一种新型防火卷帘门的制作方法

本实用新型涉及建筑防火用具领域，尤其涉及新型防火卷帘门。

背景技术：

防火卷帘是一种适用于建筑物较大洞口处的防火、隔热设施，产品在设计上采用了卷轴内藏的特点，具有结构合理紧凑。防火卷帘帘面通过传动装置和控制系统达到卷帘的升降。起到防火、隔火作用，产品外形平整美观、造型新颖，具有钢性强。防火卷帘门广泛应用于工业与民用建筑的防火隔断区，能有效地阻止火势蔓延，保障生命财产安全，是现代建筑中不可缺少的防火设施。在防火闭门器的作用下使防火门处于常闭状态，防火门处于常闭状态，对消防步行梯的采光、通风都十分不利。而假如该步行梯是人流频繁通过的公共通道，防火门的频繁开启，将会造成其损坏或使其使用寿命缩短。

现有技术公开了申请号为201220320752.2的一种防火门，包括两层饰面板、至少一层防火板和两块木板，所述两块木板设置在两层防火板之间，靠近门边安装铰链的位置，两层饰面板分别覆盖在防火板的外表面；所述饰面板为木质面板或三聚氰胺装饰板，所述防火板为镁质防火板或碳酸钙板，所述木板选用握钉力强的木材，所述防火板每层厚0.2cm至1.5cm，所述饰面板、防火板和木板采用不含甲醛的胶黏剂进行胶合；但是，该设备缺乏自动化的设计，总是需要人工进行开启和关闭，不能进行自动化报警，全封闭时外界人员不能更安全的了解内部情况。

技术实现要素：

针对上述问题，本实用新型提供了一种新型防火卷帘门，解决了不能进行自动化处理，需要人工进行实际的现场操作，外界人员在封闭情况下很难了解内部情况的问题。

为解决上述技术问题，本实用新型所采用的技术方案是：一种新型防火卷帘门，其结构包括滑槽、猫眼、铰链、小型电动机、顶框、温度检测系统、报警装置、烟雾探测器、喷淋装置、升降控制器、金属门框、金属配重条、氯丁泡沫橡胶、第一夹板、第二夹板、卷轴、减速带、固定块、卷帘；所述滑槽固定于卷帘左右两侧，所述滑槽与金属门框相连接，所述猫眼固定于卷帘正中间，所述升降控制器与金属门框相连接，所述喷淋装置与顶框相连接，所述铰链与小型电动机相连接，所述小型电动机与卷轴相连接，所述温度检测系统与喷淋装置相连接，所述烟雾探测器与报警装置相连接，所述固定块与减速带相连接并固定于顶框内部，所述氯丁泡沫橡胶固定于第一夹板与第二夹板的缝隙处，所述金属配重条与卷帘末端相连接。

进一步的，所述温度检测系统、报警装置与烟雾探测器均设在顶框上，这些设备安装在顶部能够更好的检测烟雾和温度，也减少设备被破坏的机率；

进一步的，所述卷帘由第一夹板、第二夹板和氯丁泡沫橡胶构成，提高了卷帘的防火性能，也具备了良好的阻燃性；

进一步的，所述卷帘外表面辊压有高低落差的波纹形花纹，此设计具备良好的隔音效果；

进一步的，所述门框、顶框、小型电动机外部均设有方钢保护；

进一步的，所述猫眼由防火玻璃构成，起到便于观察的作用。

由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：当发生火灾时能够自动化处理，减少人工的操作，能够进行烟雾与温度的检测，还具备喷淋系统可以自行进行降温处理，配重条的设计可以让卷帘门快速降落，减少烟雾或明火的蔓延，减速系统的增加可以良好的控制卷帘门的升降高度，当电力系统发生故障时还可以通过铰链人工降落防火卷帘门。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型一种新型防火卷帘门结构示意图；

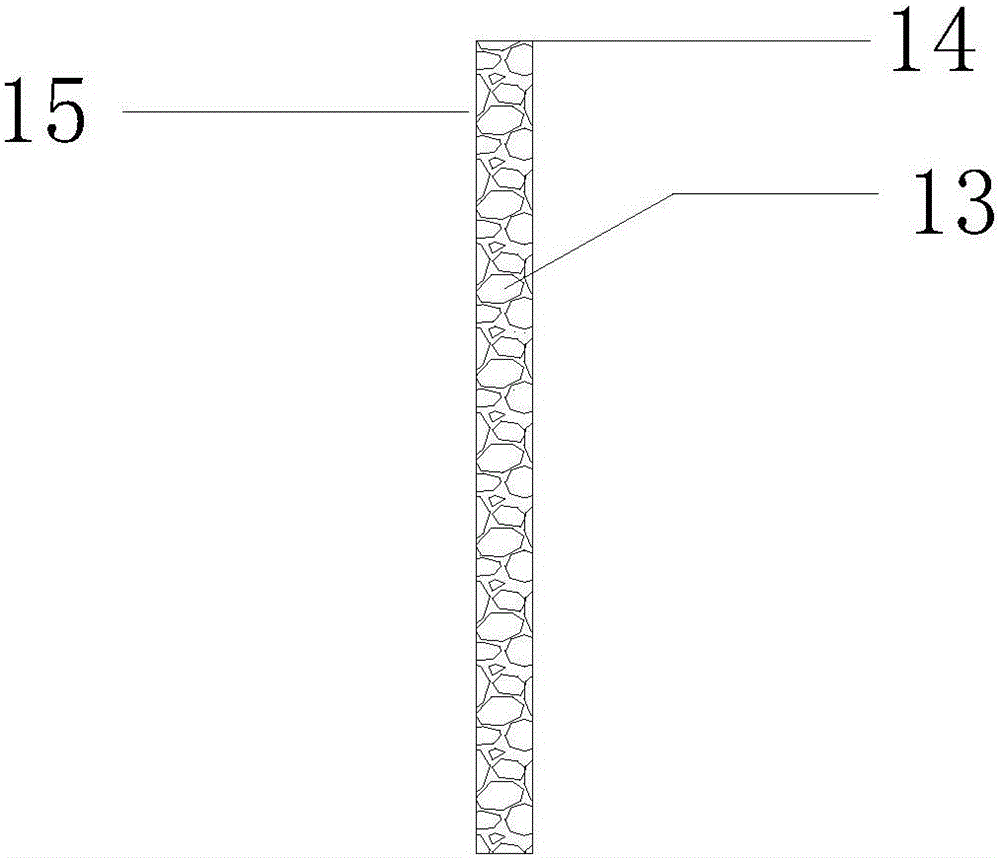

图2为本实用新型卷帘门内部结构示意图；

图3为本实用新型驱动装置结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例1

参考图1、图2和图3，一种新型防火卷帘门，其结构包括滑槽1、猫眼2、铰链3、小型电动机4、顶框5、温度检测系统6、报警装置7、烟雾探测器8、喷淋装置9、升降控制器10、金属门框11、金属配重条12、氯丁泡沫橡胶13、第一夹板14、第二夹板15、卷轴16、减速带17、固定块18、卷帘19；所述滑槽1固定于卷帘19左右两侧，所述滑槽1与金属门框11相连接，所述猫眼2固定于卷帘19正中间，所述升降控制器10与金属门框11相连接，所述喷淋装置9与顶框5相连接，所述铰链3与小型电动机4相连接，所述小型电动机4与卷轴16相连接，所述温度检测系统6与喷淋装置9相连接，所述烟雾探测器8与报警装置7相连接，所述固定块18)与减速带17相连接并固定于顶框5内部，所述氯丁泡沫橡胶13固定于第一夹板14与第二夹板15的缝隙处，所述金属配重条12与卷帘19末端相连接。

当发生火灾时，烟雾探测器8便会自行检测，若达到设定值时报警装置7便会发出警报，卷帘19就会在小型电动机4与卷轴16的驱动下通过减速带17降到滑槽1一半的位置后在停止，若温度达到测定值才会在金属配重条12的配合下降到最低处，若温度达到测定值时喷淋装置9开始工作进行喷水降温，若要调节卷帘19的高度时也可以通过升降控制器10进行调节，此时在外界人员可以通过猫眼2进行观察内部情况，火灾结束时通过升降控制器10将卷帘19升起，若电力系统无法运行时可通过铰链3将卷帘19升起。

本实用新型防火卷帘门，当发生火灾时能够自动化处理，减少人工的操作，能够进行烟雾与温度的检测，还具备喷淋系统可以自行进行降温处理，配重条的设计可以让卷帘门快速降落，减少烟雾或明火的蔓延，减速系统的增加可以良好的控制卷帘门的升降高度，当电力系统发生故障时还可以通过铰链人工降落防火卷帘门。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
