一种过滤网和榨汁机的制作方法

本实用新型涉及家用电器技术领域，具体指一种过滤网以及安装有此过滤网的榨汁机。

背景技术：

现有技术中的榨汁机过滤网设置有多层，不仅安装起来不方便，而且容易在两层过滤网之间堆积残渣，容易造成堵塞，影响出汁效果，而且清洗起来也较麻烦。

技术实现要素：

本实用新型所要解决的技术问题是提供一种易安装且出汁率高的过滤网。

本实用新型解决上述技术问题的技术方案如下：一种过滤网，包括金属滤网和塑料滤网架，所述金属滤网和塑料滤网架注塑成一体，所述金属滤网和所述塑料滤网架上均设置有过网孔。

本实用新型的有益效果是：这种滤网结构的设计，成型加工容易，易安装，榨汁效果好，榨汁率高，并且好清洗。

在上述技术方案的基础上，本实用新型还可以做如下改进。

进一步，所述金属滤网上的网孔的面积总和与所述金属滤网的侧壁面积比值范围是0.1～0.9。

进一步，所述金属滤网上的网孔的面积总和与所述金属滤网的侧壁面积比值范围是0.3～0.6。

采用上述进一步方案的有益效果是，提供一个合理的面积比范围，在确保金属滤网强度的前提下，尽量增加网孔，提高出汁率。

进一步，所述金属滤网的厚度范围是0.3㎜～0.5㎜。

采用上述进一步方案的有益效果是，提供一个合理的厚度范围，在不浪费材料的前提下又能确保金属滤网的强度。

进一步，所述金属滤网上的所述网孔包括上过滤孔和下过滤孔，所述上过滤孔设置在所述金属滤网上部，所述下过滤孔设置在所述金属滤网下部，所述单个上过滤孔的面积大于等于所述单个下过滤孔的面积。

进一步，所述单个上过滤孔的面积范围是0.07065㎜²～0.19625㎜²；所述单个下过滤孔的面积范围是0.0314㎜²～0.07065㎜²。

进一步，所述塑料滤网架设置在所述金属滤网的外侧。

进一步，所述金属滤网的外表面设置有多个向所述金属滤网中心方向延伸的凹槽。

进一步，所述凹槽的深度范围是0.4㎜～0.8㎜。

本实用新型所要解决的技术问题是提供一种易安装且出汁率高的榨汁机。

本实用新型解决上述技术问题的技术方案如下：一种榨汁机，安装有如上述任一技术方案所述的一种过滤网。

本实用新型的有益效果与上述一种过滤网的有益效果相同，在此不再赘述。

附图说明

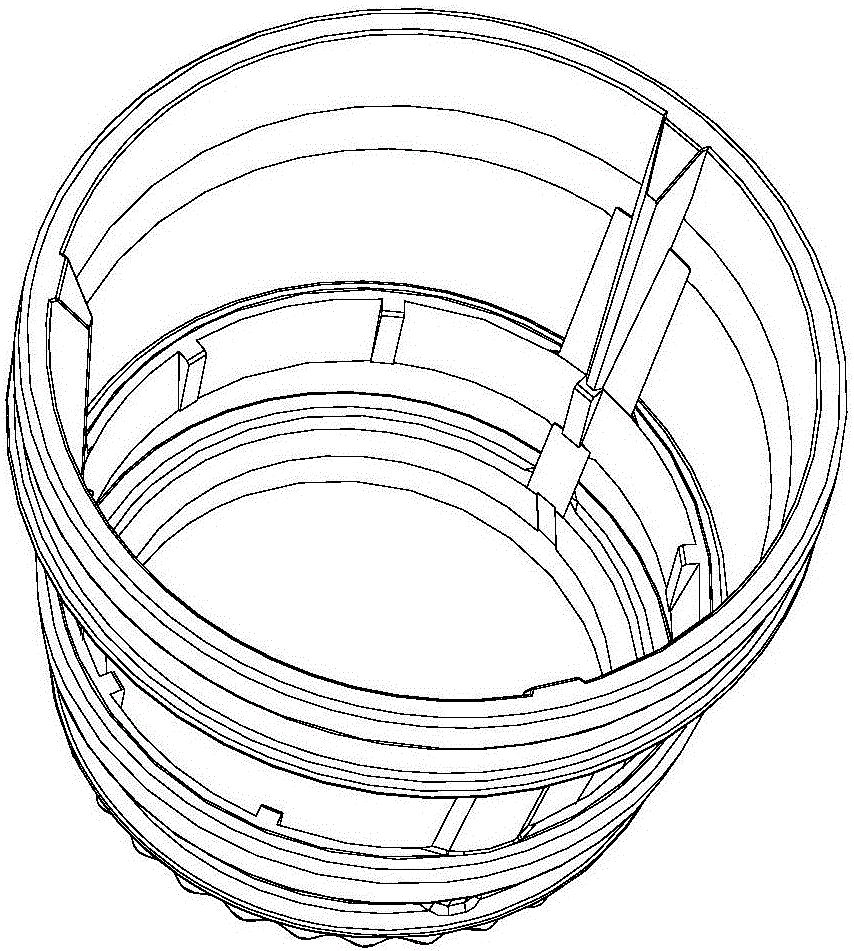

图1为本实用新型一种过滤网的结构示意图；

图2为本实用新型中塑料滤网架的结构示意图；

图3为本实用新型中金属滤网的结构示意图。

附图中，各标号所代表的部件列表如下：

1、金属滤网，2、塑料滤网架，11、上过滤孔，12、下过滤孔。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1至图3所示，一种过滤网，包括一体注塑成型的金属滤网1和塑料滤网架2，金属滤网1和塑料滤网架2上均设置有网孔。这种滤网结构的设计，成型加工容易，易安装，榨汁效果好，榨汁率高，并且好清洗。

在本示例中，金属滤网1上的网孔的面积总和与金属滤网1的侧壁面积比值范围是0.1～0.9；比如，0.2、0.5、0.55、0.7，或者0.9。

本实施例中，金属滤网1上的网孔的面积总和与金属滤网1的侧壁面积比值范围是0.3～0.6；比如，0.3、0.4、0.4、，或者0.6。在这个范围内，既能确保金属滤网1强度的前提下，还能提高出汁率。

具体示例，金属滤网1的厚度范围是0.3㎜～0.5㎜；比如，0.3㎜、0.35㎜、0.4㎜，或者0.5㎜。在这个厚度范围，既不浪费材料，还能确保金属滤网1的强度。

金属滤网1上的网孔包括上过滤孔11和下过滤孔12，上过滤孔11设置在金属滤网1上部，下过滤孔12设置在金属滤网1下部，单个上过滤孔11的面积大于单个下过滤孔12的面积。

在本示例中，单个上过滤孔11的面积范围是0.07065㎜²～0.19625㎜²；单个下过滤孔12的面积范围是0.0314㎜²～0.07065㎜²。

塑料滤网架2设置在金属滤网1的外侧。

本实施例中，金属滤网1的外表面设置有多个向金属滤网1中心方向延伸的凹槽。凹槽的深度范围是0.4㎜～0.8㎜；比如，0.4㎜、0.5㎜、0.65㎜，或者0.8㎜。

本实施例公开一种过滤网，包括一体注塑成型的金属滤网1和塑料滤网架2，塑料滤网架2设置在金属滤网1的外侧；金属滤网1和塑料滤网架2上均设置有网孔。

金属滤网1上设置的单个上过滤孔11的面积大于单个下过滤孔12的面积。

金属滤网1的厚度为0.35㎜。

为实现注塑时金属滤网1的径向定位，金属滤网1外侧面上设有定位槽，滤网模具的模芯上设有定位筋，定位筋宽度略大于金属滤网1上定位槽宽度，利用金属滤网1材料的弹性变形特点，实现卡扣定位。
