一种防盗窗的制作方法

本实用新型涉及窗户领域，特别是一种防盗窗。

背景技术：

目前的窗户，无论是框体还是玻璃，都不起防盗的作用，框体易变形、易击穿，已被破坏。玻璃容易被砸碎，起不到防盗的目的，人们常常以在窗户内侧或者外侧加防护网，防盗栏之类的其它装置进行防盗，但是这种装置在紧急状况如火灾、地震时往往会成为了逃生的障碍，存在安全隐患，而且有碍采光和美观性。

技术实现要素：

本实用新型的目的是提供一种不易变形和被破坏，强度加大的防盗窗，同时兼顾采光和美观，弥补现有技术的不足之处。

为了实现上述目的，本实用新型所采取的技术手段是：

一种防盗窗，包括窗框和窗扇，窗扇与窗框通过合页固定，窗扇包括窗玻璃和固定边框，固定边框包括由外至内依次设置的户外铝型材结构、隔热型材结构和户内铝型材结构，在窗玻璃和固定边框的结合处还设置有压线型材结构，所述的户外铝型材结构和户内铝型材结构为空腔式结构，在户外铝型材结构和户内铝型材结构的空腔内还设置有防护龙骨，防护龙骨与户外铝型材结构和户内铝型材结构的内壁之间留有缓冲缝隙，在防护龙骨与户外铝型材结构和户内铝型材结构的缓冲缝隙内都设置有弹性填充物，窗玻璃包括由内向外依次固定的夹胶玻璃和中空玻璃，夹胶玻璃与中空玻璃之间留有间隙。

所述的一种防盗窗，防护龙骨为中空的方管形结构，在防护龙骨的矩形空腔内也设置有弹性填充物。

所述的一种防盗窗，夹胶玻璃为三层玻璃的复合玻璃。

所述的一种防盗窗，窗框和窗扇还包括密封条嵌槽和密封条，密封条设置在密封条嵌槽内，密封条嵌槽压紧窗玻璃的四周。

所述的一种防盗窗，夹胶玻璃与中空玻璃之间的间隔宽度为9-12mm。

所述的一种防盗窗，夹胶玻璃和中空玻璃所用的玻璃厚度为6mm。

本实用新型的有益效果是：窗框和窗扇为铝框包防护龙骨的结构，防护龙骨可选为镀锌钢管，缝隙处填充弹性填充物如发泡胶等，钢板与胶结合，强度更大。窗玻璃采用夹胶玻璃和中空玻璃结合的结构，使窗玻璃不易变形和击穿，也不会轻易被砸裂，即使被砸裂，因为有胶，玻璃还会镶在窗框中。窗框和窗玻璃结合，窗户的防护强度加大，起到了很好的防盗的目的，不用再加防护网等存在缺陷的防盗设备，更为简洁安全。

附图说明

图1是本实用新型整体的结构示意图；

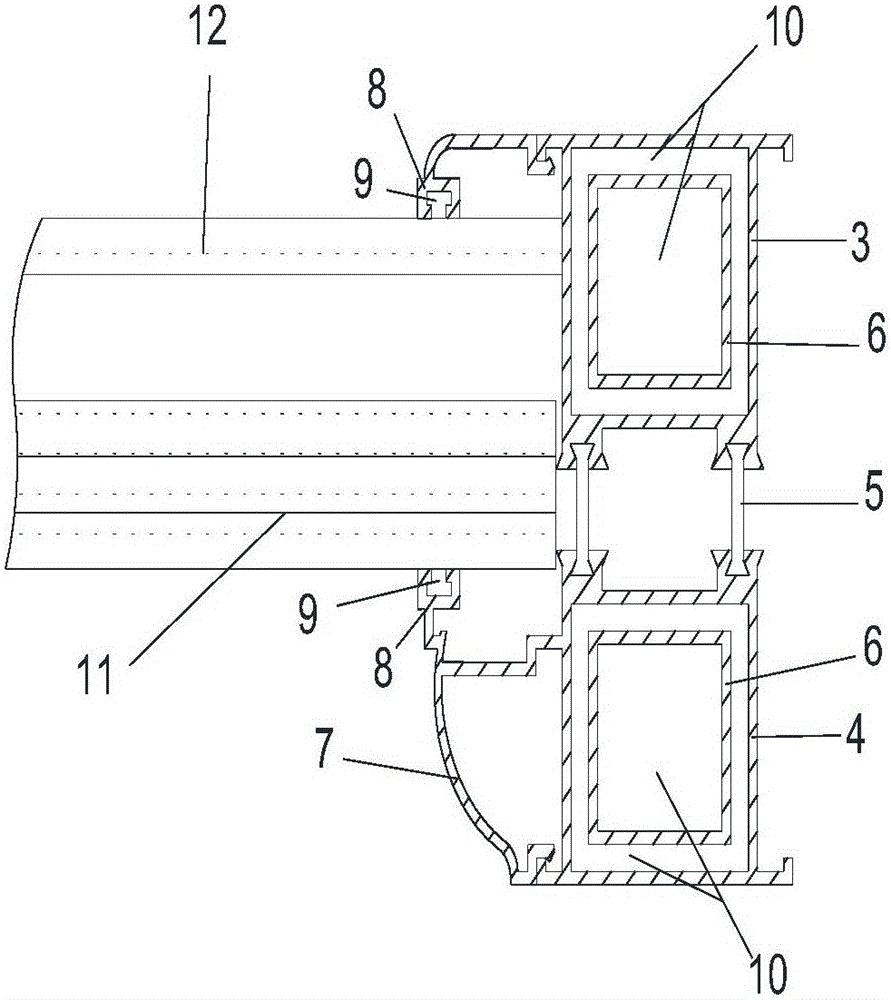

图2是本实用新型窗框与玻璃的断面示意图；

图3是本实用新型的中挺型材断面示意图；

图4是本实用新型的窗扇型材断面示意图。

图中，1、窗框，2、窗扇，3、户外铝型材结构，4、户内铝型材结构，5隔热型材结构，6、防护龙骨，7、压线型材结构，8、密封条嵌槽，9、密封条，10、弹性填充物，11、夹胶玻璃，12、中空玻璃，13、合页。

具体实施方式

下面结合附图和具体实施例对本实用新型做进一步说明。

一种防盗窗，包括窗框1和窗扇2，窗扇2与窗框1通过合页13固定，窗扇2包括窗玻璃和固定边框，固定边框包括由外至内依次设置的户外铝型材结构3、隔热型材结构5和户内铝型材结构4，在窗玻璃和固定边框的结合处还设置有压线型材结构7。所述的户外铝型材结构3和户内铝型材结构4为空腔式结构，在户外铝型材结构3和户内铝型材结构4的空腔内还设置有防护龙骨6，防护龙骨6与户外铝型材结构3和户内铝型材结构4的内壁之间留有缓冲缝隙，在防护龙骨6与户外铝型材结构3和户内铝型材结构4的缓冲缝隙内都设置有弹性填充物10，窗玻璃包括由内向外依次固定的夹胶玻璃11和中空玻璃12，夹胶玻璃11与中空玻璃12之间留有间隙。

所述的一种防盗窗，防护龙骨6为中空的方管形结构，在防护龙骨6的矩形空腔内也设置有弹性填充物10，防护龙骨可选为镀锌钢管，窗框和固定边框为铝框包钢管的结构，缝隙处填充弹性填充物如发泡胶，钢板与胶结合，强度更大。窗玻璃采用夹胶玻璃和中空玻璃结合的结构，使窗玻璃不易变形和击穿，也不会轻易被砸裂。

所述的一种防盗窗，夹胶玻璃11为三层玻璃的复合玻璃，三层玻璃经高温高压工艺制作而成的，夹胶玻璃有极好的抗震入侵能力，中间膜能抵抗一般锤子、小刀等钝器的击打，即使被砸裂，因为有胶，玻璃还会镶在窗框中，固定边框和窗玻璃结合，窗户的防护强度加大，起到了很好的防盗目的，不用再加防护网等存在缺陷的防盗设备。

所述的一种防盗窗，窗框1和窗扇2还包括密封条嵌槽8和密封条9， 密封条9设置在密封条嵌槽8内，密封条嵌槽8压紧窗玻璃的四周，防止了细小的灰尘进入到窗玻璃内影响美观与采光效果。

所述的一种防盗窗，夹胶玻璃11与中空玻璃12之间的间隔宽度为9-12mm。

所述的一种防盗窗，夹胶玻璃11和中空玻璃12所用的玻璃厚度为6mm。

将本实用新型中的防盗窗运用在实际中，可以减少防护网的使用，如遇紧急情况也可快速逃生，更为安全简洁美观，实用性强。
