新型组合窗的制作方法

本实用新型涉及门窗型材技术领域，具体涉及一种新型组合窗。

背景技术：

铝合金窗的分类有两种：普通铝合金门窗和断桥铝合金门窗。铝合金窗具有美观、密封、强度高，广泛应用于建筑工程领域。在家装中，常用铝合金门窗封装阳台。塑钢窗是继木、铁、铝合金窗之后，在90年代中期被国家积极推广的的一种窗户形式。由于其价格较低，性能价格比较好，现仍被广泛使用。这种窗户的边框是聚氯乙烯(PVC)树脂为主要原料，加上一定比例的稳定剂、着色剂、填充剂、紫外线吸收剂等，经挤出成型材；是现代建筑最常用的窗户类别之一。塑钢门窗是以聚氯乙烯树脂为主要原料，加上一定比例的稳定剂、着色剂、填充剂、紫外线吸收剂等，经挤出成型材，然后通过切割、焊接或螺接的方式制成门窗框扇，配装上密封胶条、毛条、五金件等，同时为增强型材的刚性，超过一定长度的型材空腔内需要填加钢衬(加强筋)，这样制成的门户窗，称之为塑钢门窗。故塑钢窗价格总体比其他类型的塑钢窗稍贵，另外介绍塑钢门窗制作过程也有它特有的流程，塑钢窗施工方案也和其他的差别不少。

普通铝合金窗的优点是具有较好的耐候性和抗老化能力。隔热性不如其他材料，色彩也仅有白、茶两种。塑钢窗的优点是具有良好的隔音性，隔热性、防火性、气密性、水密性，防腐性、保温性等。它毕竟是PVC塑料型材时间久后表面会表面变黄、窗体变形，便用年限是20-30年。断桥铝门窗的优点是1.4以上的铝材，在所有的基础上加上了隔热层；它也具有良好的隔音性，隔热性、防火性、气密性、水密性，防腐性、保温性、免维护等；它是金属铝性型材可以长期使用不变型、不掉色。铝材的价格贵，制作成本比较高。

长期以来，国内外学者都不断提出各种方案，国内外一些科研院所和公司也对此进行大量研究和实验，取得了一些成果。如专利号为201520877744.1的中国专利公开的名为一种隔热断桥平开窗外框型材的专利，外框采用流畅的圆弧式结构，增加了外框的美观性，且有效合理地增加了外框腔体，使外框的隔热性能大幅提升。虽然解决了平直结构非常寻常，美观性较差，腔体较小，保温隔热性能较差的问题。但是依然存在密封性能差的问题，容易有空隙易生锈，节能环保能力差。

技术实现要素：

针对现有技术的不足，本实用新型公开一种新型组合窗，能够解决现有技术的不足。

为实现以上目的，本实用新型通过以下技术方案予以实现：

一种新型组合窗，包括中挺、框型材和扇型材，所述中挺竖直放置，所述框型材设置在中挺两侧，所述扇型材与框型材内嵌式闭合连接，所述所述扇型材与框型材外表面平齐，内侧壁交错连接。

优选的，所述中挺包括中挺外档边、中挺外框、中挺外框嵌槽、中挺隔热条、中挺内框嵌槽、中挺内框和中挺内框卡槽，所述中挺外框外侧具有中挺外档边，内侧具有中挺外框嵌槽，所述中挺内框外侧具有中挺内框卡槽，内侧具有中挺内框嵌槽，所述中挺隔热条一端设置在中挺外框嵌槽内，另一端设置在中挺内框嵌槽内。

优选的，所述框型材包括框型材外档边、框型材外框、框型材外框嵌槽、框型材隔热条、框型材内框嵌槽、框型材内框卡槽和框型材内框，所述框型材外框外侧具有框型材外档边，内侧具有框型材外框嵌槽，所述框型材内框外侧具有框型材内框卡槽，内侧具有框型材内框嵌槽，所述框型材隔热条一端设置在框型材外框嵌槽内，另一端设置在框型材内框嵌槽内。

优选的，所述扇型材包括扇型材外档边、扇型材外框、扇型材外框嵌槽、扇型材隔热条、扇型材内框嵌槽、扇型材内框和扇型材内框档边，所述扇型材外框外侧具有扇型材外档边，内侧具有扇型材外框嵌槽，所述扇型材内框外侧具有扇型材内框档边，内侧具有扇型材内框嵌槽，所述扇型材隔热条一端设置在扇型材外框嵌槽内，另一端设置在扇型材内框嵌槽内。

优选的，所述中挺隔热条、框型材隔热条和扇型材隔热条均至少设置有两个。

优选的，所述中挺内框卡槽和框型材内框卡槽均至少设置有两个。

本实用新型公开一种新型组合窗，通过在中挺、框型材和扇型材上设置的多卡槽结构，能够有效对窗体进行多级密封，大幅提高了窗体的防风能力和密封性能；中挺、框型材和扇型材上分别设置有档边，档边相互配合形成整体平面，能够有效增加窗体的防风能力和密封性能。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型实施例的结构示意图；

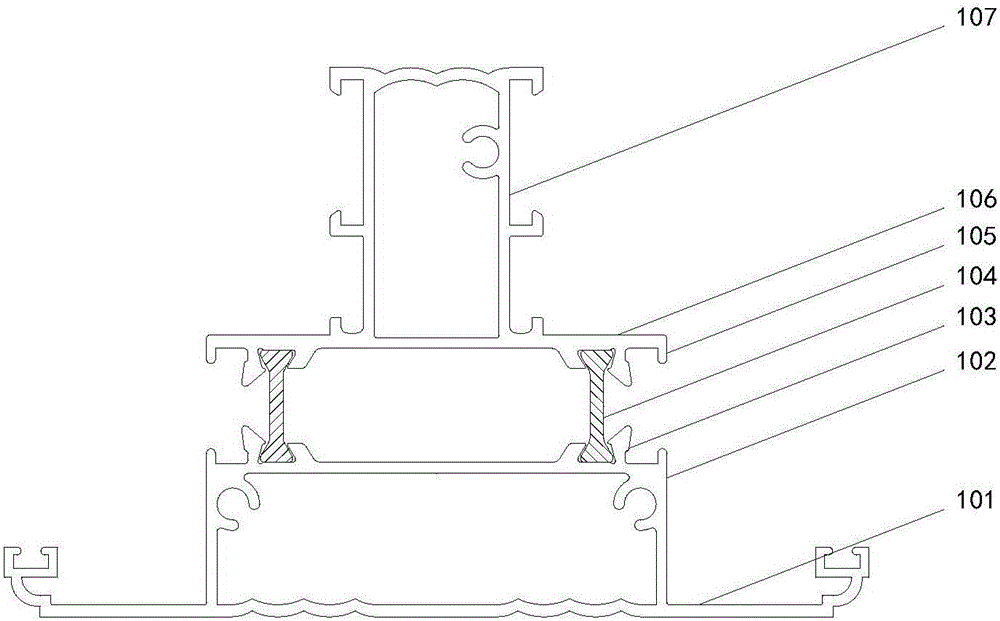

图2是本实用新型实施例中中挺的截断面结构示意图；

图3是本实用新型实施例中框型材的截断面结构示意图；

图4是本实用新型实施例中扇型材的截断面结构示意图；

图5是本实用新型实施例闭合时的截断面结构示意图。

图中1、中挺，2、框型材，3、扇型材，101、中挺外档边，102、中挺外框，103、中挺外框嵌槽，104、中挺隔热条，105、中挺内框嵌槽，106、中挺内框，107、中挺内框卡槽，201、框型材外档边，202、框型材外框，203、框型材外框嵌槽，204、框型材隔热条，205、框型材内框嵌槽，206、框型材内框卡槽，207、框型材内框，301、扇型材外档边，302、扇型材外框，303、扇型材外框嵌槽，304、扇型材隔热条，305、扇型材内框嵌槽，306、扇型材内框，307、扇型材内框档边。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1至图5所示，本实用新型实施例所述一种新型组合窗，包括中挺、框型材和扇型材，所述中挺竖直放置，所述框型材设置在中挺两侧，所述扇型材与框型材内嵌式闭合连接，所述所述扇型材与框型材外表面平齐，内侧壁交错连接。

所述中挺包括中挺外档边、中挺外框、中挺外框嵌槽、中挺隔热条、中挺内框嵌槽、中挺内框和中挺内框卡槽，所述中挺外框外侧具有中挺外档边，内侧具有中挺外框嵌槽，所述中挺内框外侧具有中挺内框卡槽，内侧具有中挺内框嵌槽，所述中挺隔热条一端设置在中挺外框嵌槽内，另一端设置在中挺内框嵌槽内。

所述框型材包括框型材外档边、框型材外框、框型材外框嵌槽、框型材隔热条、框型材内框嵌槽、框型材内框卡槽和框型材内框，所述框型材外框外侧具有框型材外档边，内侧具有框型材外框嵌槽，所述框型材内框外侧具有框型材内框卡槽，内侧具有框型材内框嵌槽，所述框型材隔热条一端设置在框型材外框嵌槽内，另一端设置在框型材内框嵌槽内。

所述扇型材包括扇型材外档边、扇型材外框、扇型材外框嵌槽、扇型材隔热条、扇型材内框嵌槽、扇型材内框和扇型材内框档边，所述扇型材外框外侧具有扇型材外档边，内侧具有扇型材外框嵌槽，所述扇型材内框外侧具有扇型材内框档边，内侧具有扇型材内框嵌槽，所述扇型材隔热条一端设置在扇型材外框嵌槽内，另一端设置在扇型材内框嵌槽内。

所述中挺隔热条、框型材隔热条和扇型材隔热条均至少设置有两个。所述中挺内框卡槽和框型材内框卡槽均至少设置有两个。

在窗体闭合时，扇型材与框型材形成闭合内嵌的组合方式，扇型材外档边与框型材外档边平齐，形成一个平面，一方面能够有效的提高窗体的防风能力和密封性能，另一方面与传统平开窗相比，平齐的外挡边更加美观便捷。

综上所述本实用新型公开一种新型组合窗，通过在中挺、框型材和扇型材上设置的多卡槽结构，能够有效对窗体进行多级密封，大幅提高了窗体的防风能力和密封性能；中挺、框型材和扇型材上分别设置有档边，档边相互配合形成整体平面，能够有效增加窗体的防风能力和密封性能。
