一种重型插装可调装配式货架的制作方法

本实用新型涉及货架技术领域，特别涉及到一种重型插装可调装配式货架。

背景技术：

货架是物流业储存货物的重要工具，随着物流业的发展，对货架的要求也越来越高。

现有技术中货架一般包括立柱和横梁，横梁的两端分别通过螺栓固定安装在立柱上，采用此种结构的货架不但拆卸以及安装较为困难，而且横梁的数量及层高均无法根据使用者的具体要求来自由调节，给使用者带来了较大的不便；另一个，现有技术的货架整体机械强度较差，当货架的横梁或是立柱遭到撞击时，整个货架极易发生晃动，既不利于货架的长久使用，也增加了货物从货架上掉落的风险，带来较大的安全隐患。

然而针对现有技术的不足，研发者有必要研制一种设计合理、结构简单、能够有效的提高货架的拆卸以及安装的效率，并且使用者还能够根据具体要求自由调节横梁的数量以及层高、货架的整体机械强度较好、当遭到撞击时，不易发生晃动的重型插装可调装配式货架。

技术实现要素：

为解决现有技术存在的问题，本实用新型目的提供了一种设计合理、结构简单、能够有效的提高货架的拆卸以及安装的效率，并且使用者还能够根据具体要求自由调节横梁的数量以及层高、货架的整体机械强度较好、当遭到撞击时，不易发生晃动的重型插装可调装配式货架。

为解决以上技术问题，本实用新型采用以下技术方案来实现的：

一种重型插装可调装配式货架，包括货架本体，所述货架本体由多根立柱和多根横梁组成，在每一根立柱上沿其长度方向间隔开设有多个卡槽，其特征在于，所述卡槽的下部的横截面为上宽下窄的梯形，所述卡槽的上部的横截面为弧口向下的圆弧形，每一根横梁的两端分别通过连接件设置在立柱上，所述连接件由第一侧板和第二侧板组成，所述连接件的横截面呈“L”形，所述连接件的第一侧板的外侧面与横梁的端部相连接，在所述连接件的第二侧板上沿其长度方向间隔设置有多个与卡槽的下部相配合的挂钩，在所述连接件的第二侧板上且位于每一个挂钩的上侧开设有与卡槽的上部相对应的销孔，安全销的一端穿过销孔以及卡槽压接在挂钩上。

在本实用新型的一个优选实施例中，在所述货架本体侧面的立柱之间间隔交错设置有斜撑。

在本实用新型的一个优选实施例中，所述安全销包括销头、插接段和V形压接段，所述插接段的整体形状为L形，所述插接段的一端与销头相连接，所述插接段的另一端与V形压接段的一端相连接。

与现有技术相比，本实用新型每一根横梁的两端分别通过连接件设置在立柱上，连接件的第一侧板的外侧面焊接在横梁的端部上，在连接件的第二侧板上沿其长度方向间隔设置有多个与卡槽的下部相配合的挂钩，连接件的第二侧板通过其上部的挂钩挂接在卡槽上，能够有效的提高货架的拆卸以及安装的效率，并且使用者还能够根据具体要求自由调节横梁的数量以及层高；另一个，在货架本体侧面的立柱之间交错设置在斜撑，斜撑的设置能够有效的提高货架的整体机械强度，当遭到撞击时，不易发生晃动，进一步提高了该货架的安全性能。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的结构示意图。

图2为图1的A处放大图。

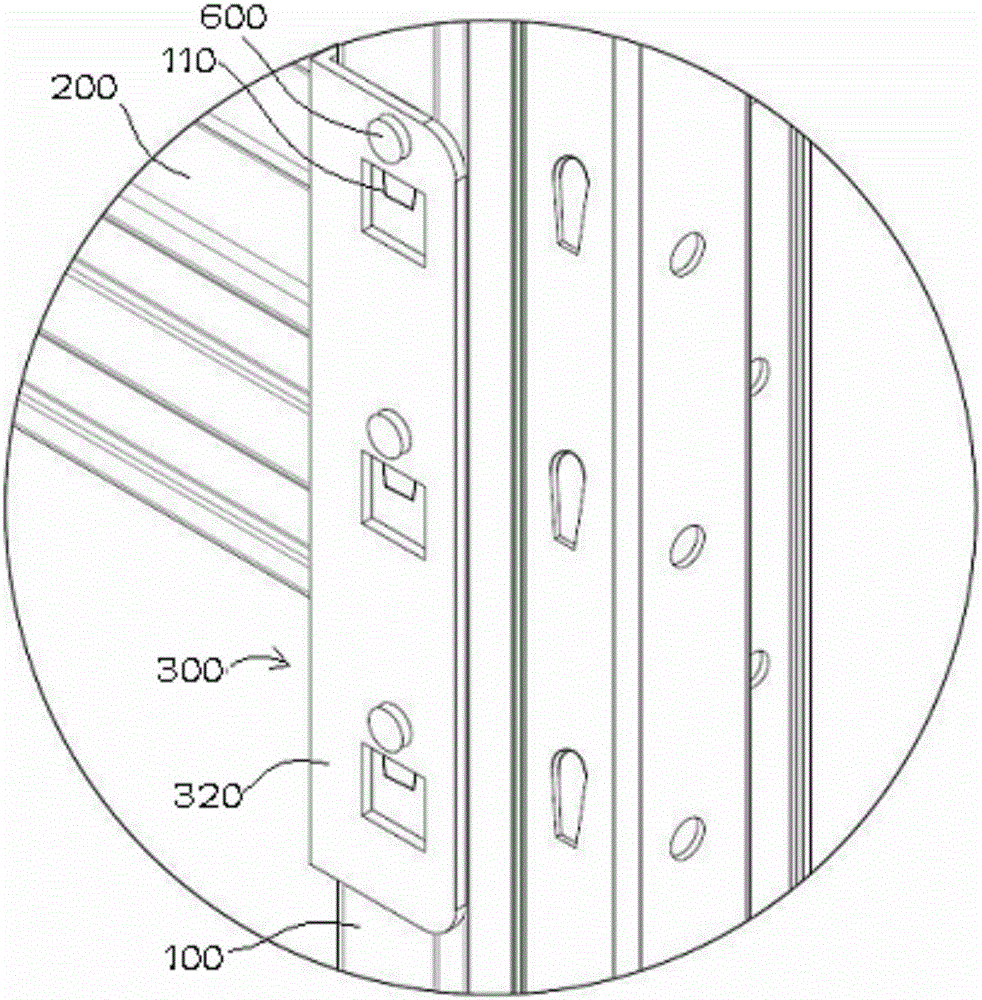

图3为图1的B处放大图。

图4为本实用新型横梁与连接件的结构示意图。

图5为图4的C处放大图。

图6为本实用新型的安全销的结构示意图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

参照图1-图6所示，图中给出的一种重型插装可调装配式货架，包括货架本体，货架本体由多根立柱100和多根横梁200组成，在本实施例中立柱的数量为4个。

在每一根立柱100上沿其长度方向间隔开设有多个卡槽110，卡槽110的下部111的横截面为上宽下窄的梯形，而卡槽110的上部112的横截面为弧口向下的圆弧形。

每一根横梁200的两端分别通过连接件300设置在立柱100上，连接件300由第一侧板310和第二侧板320组成，连接件300的横截面呈“L”形，连接件300的第一侧板310的外侧面焊接在横梁200的端部，在连接件300的第二侧板320上沿其长度方向间隔设置有多个与卡槽110的下部相配合的挂钩321，连接件300的第二侧板320通过其上部的挂钩321挂接在卡槽110的下部111上，能够有效的提高货架的拆卸以及安装的效率，并且使用者还能够根据具体要求自由调节横梁的数量以及层高。

在连接件300的第二侧板320上且位于每一个挂钩321的上侧开设有与卡槽110的上部112相对应的销孔322，安全销600的一端穿过销孔322以及卡槽110的上部112压接在挂钩321上。

安全销600包括销头610、插接段620和V形压接段630，插接段620的整体形状为L形，插接段620的一端与销头610相连接，插接段620的另一端与V形压接段630的一端相连接，安装时，V形压接段630依次穿过销孔322和卡槽压接在挂钩321上，不但能够有效的防止安全销600在销孔322内滑出，并且还能够将挂钩321牢牢的压接在卡槽110内，防止横梁200的两端从立柱100上滑出，有效的提高了挂架整体的稳定性能。

在货架本体侧面的立柱100之间间隔交错设置有斜撑400，斜撑400的设置能够有效的提高货架的整体机械强度，当遭到撞击时，不易发生晃动，进一步提高了该货架的安全性能。

在每一根立柱100的下端均设置有一垫脚500，该垫脚500能够有效的增加立柱100下端与地面的接触面积，有效的提高了该货架的稳定性能。

综上所述本实用新型每一根横梁的两端分别通过连接件设置在立柱上，连接件的第一侧板的外侧面焊接在横梁的端部上，在连接件的第二侧板上沿其长度方向间隔设置有多个与卡槽的下部相配合的挂钩，连接件的第二侧板通过其上部的挂钩挂接在卡槽上，能够有效的提高货架的拆卸以及安装的效率，并且使用者还能够根据具体要求自由调节横梁的数量以及层高；另一个，在货架本体侧面的立柱之间交错设置在斜撑，斜撑的设置能够有效的提高货架的整体机械强度，当遭到撞击时，不易发生晃动，进一步提高了该货架的安全性能。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等同物界定。
