便携手提式桌椅的制作方法

本实用新型涉及生活用品，具体涉及便携手提式桌椅。

背景技术：

当我们去户外休闲或旅行时，附近常常见不到餐馆，吃饭就成了问题，而传统的带食物和餐布的方法，通过把餐布铺在地上再摆上食物的方式，靠近地面不仅不卫生而且还容易污染当地环境，而且坐在地上用餐也不舒适，因此目前需要一种方便携带的便携式桌椅。

技术实现要素：

本实用新型所要解决的技术问题是户外休闲或者旅行时用餐不便、用餐不舒适的问题。

为了解决上述技术问题，本实用新型所采用的技术方案是提供一种便携手提式桌椅，包括外层的箱体和设置于所述箱体内的餐桌和椅子，所述餐桌包括桌面和伸缩式桌腿，所述伸缩式桌腿连接于所述桌面和箱体的内壁之间，所述椅子包括椅面和伸缩式椅腿，所述伸缩式椅腿连接于所述椅面和箱体的内壁之间，所述伸缩式桌腿和伸缩式椅腿收缩时，所述餐桌和椅子收纳在所述箱体的内部。

在上述方案中，所述伸缩式桌腿由下至上包括三节直径依次变小的轴套，且上面一节所述轴套依次可滑动套设于下面一节所述轴套内，所述伸缩式桌腿上设有控制各所述轴套相互伸缩的开关。

在上述方案中，所述伸缩式椅腿由下至上包括两节直径依次变小的轴套，且上面一节所述轴套可滑动套设于下面一节所述轴套内，所述伸缩式桌腿上设有控制各所述轴套相互伸缩的开关。

在上述方案中，所述餐桌的数量为一个，所述椅子的数量为四个或两个，且所述椅子环绕所述餐桌均匀布置。

在上述方案中，所述箱体上铰接设有箱盖，所述箱盖与所述箱体扣合后将所述餐桌和椅子密封于所述箱体内。

在上述方案中，所述箱盖与箱体的结合处设有锁扣。

在上述方案中，所述箱体上设有把手。

在上述方案中，所述餐桌和椅子收缩时的厚度为40cm。

本实用新型，伸缩桌椅结构简单，制造成本低，餐桌和椅子都可以通过伸缩来达到使用和收纳的目的，盖上旅行箱盖后，可手提出行，不占用多余的空间，可在任何地方使用，为出行用餐或休闲提供了便利。

附图说明

图1为本实用新型的外形示意图；

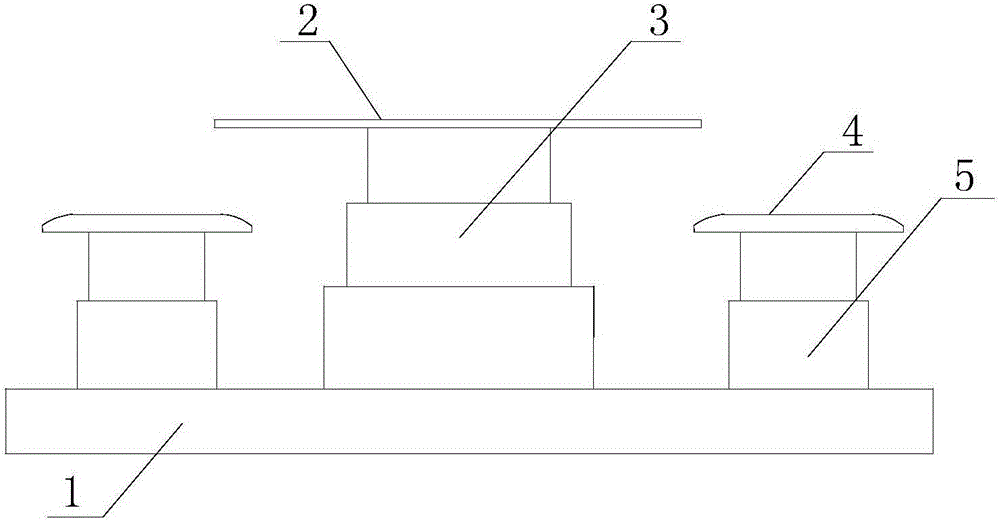

图2为本实用新型中餐桌和椅子的结构侧视图。

具体实施方式

下面结合说明书附图对本实用新型做出详细的说明。

如图1所示，本实用新型提供的便携手提式桌椅，包括外层的箱体1和设置于箱体内的餐桌和椅子，箱体上还设有箱盖6和把手，箱盖与箱体1的结合处设有锁扣7，可将餐桌和椅子密封于箱体1内。

如图2所示，餐桌包括桌面2和伸缩式桌腿3，伸缩式桌腿3连接于桌面2和箱体1的内壁之间，椅子包括椅面4和伸缩式椅腿5，伸缩式椅腿5连接于椅面4和箱体1的内壁之间，伸缩式桌腿3和伸缩式椅腿5收缩时，餐桌和椅子可相应地收纳在箱体1的内部，从而便于用户出行时的手提携带。

进一步优选地，伸缩式桌腿3的具体结构为：由下至上包括三节直径依次变小的轴套，且上面一节轴套依次可滑动套设于下面一节轴套内，伸缩式桌腿上设有控制各轴套相互伸缩的开关；伸缩式椅腿由下至上包括两节直径依次变小的轴套，且上面一节轴套可滑动套设于下面一节轴套内，伸缩式桌腿上设有控制各轴套相互伸缩的开关，结构简单，制造成本低。使用时，用户可以通过开关方便地调节桌子和椅子的高度，大大提高了使用的人性化。

本实用新型中，餐桌的数量优选为一个，椅子的数量优选为四个或两个，且椅子环绕餐桌均匀布置，餐桌和椅子收缩时的厚度优选为40cm。

本实用新型，伸缩桌椅结构简单，制造成本低，餐桌和椅子都可以通过伸缩来达到使用和收纳的目的，盖上旅行箱盖后，可手提出行，不占用多余的空间，可在任何地方使用，为出行用餐或休闲提供了便利。

本实用新型不局限于上述最佳实施方式，任何人应该得知在本实用新型的启示下做出的结构变化，凡是与本实用新型具有相同或相近的技术方案，均落入本实用新型的保护范围之内。
