一种具有安全锁的烤面包机的制作方法

本实用新型涉及一种烤面包机，特别是一种具有安全锁的烤面包机。

背景技术：

目前的烤面包机通常是利用电磁开关，在烤制操作过程中，面包架通过按压组件下移触发开关装置，电磁铁线圈及加热单元供电，电磁铁吸附按压组件保持电路导通，当达到设定的烤制时间后，时间控制器切断电磁铁线圈的电源，按压组件不被吸附，正常情况下，按压组件及面包架会在弹簧作用下自动的上升复位，但是若按压组件或面包架因机械生锈、异物等因素被卡住时，将会造成加热单元持续通电加热导致面包烤焦甚至发生火灾危险的情况，具有一定的安全隐患。

技术实现要素：

为了克服现有技术的不足，本实用新型提供一种具有安全锁的烤面包机。

本实用新型解决其技术问题所采用的技术方案是：

一种具有安全锁的烤面包机，包括：

烤箱，所述烤箱内配置有加热单元；

面包架，所述面包架滑动设置在烤箱内，用于承托面包；

下压件，所述下压件与面包架联动，在该下压件上设置有触压块及卡钩件，所述卡钩件具有卡钩部，所述下压件或面包架上配置有能够将下压件和面包架复位至烤箱上部的复位装置；

电磁开关装置，所述电磁开关装置设置于下压件下方，其包括开关座、电磁铁装置、电磁开关块及至少一个的电源开关，所述电磁铁装置固定在开关座上，所述电磁开关块一侧枢接在开关座上并位于电磁铁装置上方，且电磁开关块配置有使其上翻的复位结构，所述电磁开关块上设置有与电磁铁装置的磁吸件，所述电磁开关块能够被电磁铁装置吸附下翻，所述电磁开关块上设置有与触压块对应的触压面，所述电磁开关块上设置有与卡钩件的卡钩部对应的卡钩位，所述卡钩位下方具有能够供卡钩部继续下移的空间，下压件下移时，所述卡钩件的卡钩部在触压块抵压触压面前扣入卡钩位，下压件继续下移至底部时，卡钩部低于卡钩位，触压块抵压触压面带动电磁开关块向下翻转，所述电磁开关块下翻时能够触发电源开关导通，所述卡钩位侧面为开口结构，当电磁开关块向上倾斜时，所述卡钩件能够从卡钩位侧面滑出；

供电电路，所述电源开关设置在供电电路上，所述供电电路分别连接至加热单元与电磁铁装置的线圈，所述供电电路上配置有能够控制电磁铁装置线圈通断电的控制装置。

还包括安全开关，所述安全开关与电源开关串联，所述下压件上设置有安全触压块，所述下压件下移时，所述安全触压块触发安全开关导通。

所述开关座上设置有一线路板，所述电源开关、安全开关为设置在线路板上的弹性触点开关，电磁开关块能够通过弹性触点开关的弹力复位上翻，所述线路板设置在电磁开关装置侧面，所述电磁开关块侧面设置有与电源开关对应的按压部。

所述电源开关配置两组并分别设置在供电电路的接电端，所述安全开关与其中一电源开关串联。

所述电磁铁装置的线圈通过一与加热单元并联的支路设置在供电电路上，且所述控制装置为一设置在该支路上的时间控制器。

所述卡钩件上部通过一枢接结构枢接在下压件上。

所述开关座上竖直设置有一导向杆，所述下压件滑动设置在该导向杆上，所述复位装置为套设在该导向杆上的弹簧。

本实用新型的有益效果是：一种具有安全锁的烤面包机，包括：烤箱、面包架、下压件、电磁开关装置、供电电路，下压件上设置有触压块及卡钩件，电磁开关装置包括开关座、电磁铁装置、电磁开关块及电源开关，所述电磁开关块上设置有与触压块对应的触压面及与卡钩件对应的卡钩位，下压件下移时，所述卡钩部在触压块抵压触压面前扣入卡钩位，下压件继续下移，卡钩部低于卡钩位，触压块能够抵压触压面带动电磁开关块向下翻转，所述电磁开关块下翻时能够触发电源开关导通，电磁铁装置得电吸附电磁开关块，保持电路的导通，此时松开下压件，触压块上移脱离触压面，下压件复位上移至卡钩部扣入卡钩位，使得面包架保持在烤箱内，当达到设定的烘烤条件后，控制装置断开电磁铁装置的电源，电磁开关块被下压件上拉上翻，卡钩部从卡钩位侧面滑出，从而使得面包架复位，若面包架或下压件被卡住时，由于触压块已上移至脱离触压面，电磁铁装置断电后，电磁开关块被释放上翻，脱离电源开关，从而保证供电电路的断开，加热单元不再加热，消除面包架或下压件被卡住时的安全隐患，安全性更高。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的结构示意图；

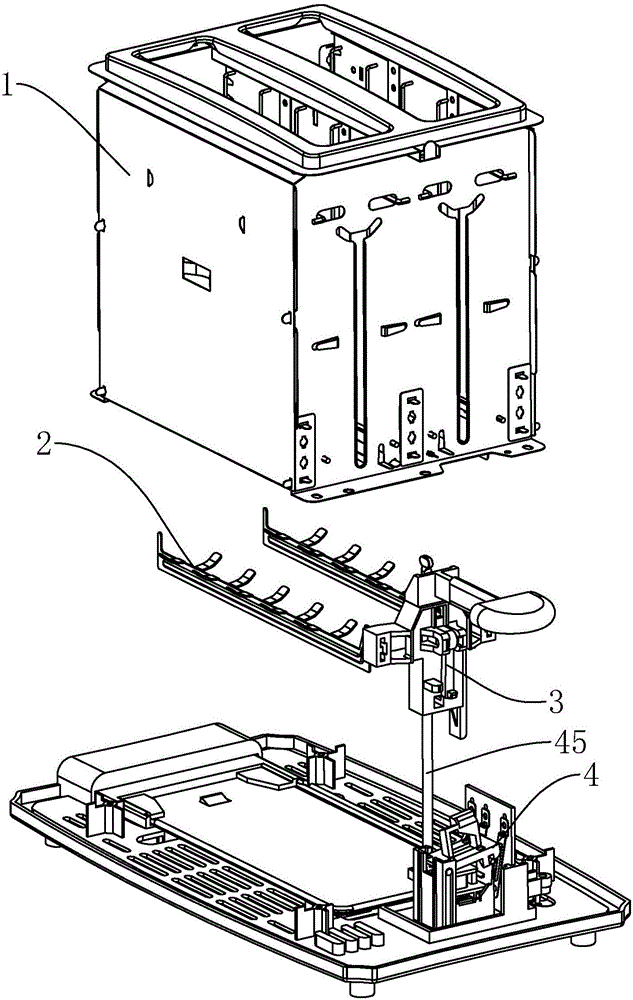

图2是本实用新型的分解示意图；

图3是本实用新型电磁开关装置的结构示意图；

图4是本实用新型电磁开关装置的分解示意图；

图5是本实用新型电磁开关块的背面结构示意图；

图6是本实用新型下压件的结构示意图；

图7是本实用新型下压件的分解示意图；

图8是本实用新型未按压下压件时的结构示意图；

图9是本实用新型按压下压件至底部时的结构示意图；

图10是本实用新型松开下压件时的结构示意图；

图11是本实用新型电磁铁装置断电卡钩件与卡钩位脱离时的结构示意图；

图12是本实用新型卡钩件与卡钩位脱离时电磁开关装置的背面示意图；

图13是本实用新型的电路原理示意图。

具体实施方式

参照图1至图13，图1至图13是本实用新型一个具体实施例的结构示意图，如图所示，一种具有安全锁的烤面包机，包括：

烤箱1，所述烤箱1内配置有加热单元；

面包架2，所述面包架2滑动设置在烤箱1内，用于承托面包；

下压件3，所述下压件3与面包架2联动，在该下压件3上设置有触压块31及卡钩件32，所述下压件3或面包架2上配置有能够将下压件3和面包架2复位至烤箱1上部的复位装置，在本实施例中，所述卡钩件32下部为卡钩部321，其上部通过一枢接结构枢接在下压件3上；

电磁开关装置4，所述电磁开关装置设置于下压件3下方，其包括开关座41、电磁铁装置42、电磁开关块43及至少一个的电源开关441，所述电磁铁装置42固定在开关座41上，所述电磁开关块43一侧枢接在开关座41上并位于电磁铁装置42上方，且电磁开关块43配置有使其上翻的复位结构，所述电磁开关块43上设置有与电磁铁装置42的磁吸件，所述电磁开关块43能够被电磁铁装置42吸附下翻，所述电磁开关块43上设置有与触压块31对应的触压面431，所述电磁开关块43上设置有与卡钩件32的卡钩部321对应的卡钩位432，所述卡钩位432下方具有能够供卡钩部321继续下移的空间；

供电电路，所述电源开关441设置在供电电路上，所述供电电路分别连接至加热单元线圈61与电磁铁装置42的线圈62，所述供电电路上配置有能够控制电磁铁装置42线圈62通断电的控制装置，在本实施例中，所述电磁铁装置42的线圈62通过一与加热单元并联的支路设置在供电电路上，且所述控制装置为一设置在该支路上的时间控制器5，在本实施例中，具有两组的加热单元线圈61，所述电磁铁装置42的线圈62与其中一加热单元线圈61并联，使得电磁铁装置42的线圈62处的电压较低，避免直接的采用市电对电磁铁装置42供电，同时可以采用低压的电磁铁装置，降低损耗，安全性更高。

当下压件3下移时，所述卡钩件32的卡钩部321在触压块31抵压触压面431前扣入卡钩位432，下压件3继续下移至底部时，如图9所示，卡钩部321低于卡钩位432，触压块31抵压触压面431带动电磁开关块43向下翻转，所述电磁开关块43下翻时能够触发电源开关441导通，电磁铁装置42的线圈62得电吸附电磁开关块43，保持电路的导通，此时松开下压件3，如图10所示，触压块31上移脱离触压面431，下压件3复位上移至卡钩部321扣入卡钩位432，由于电磁开关块43被吸附不动，使得面包架2保持在烤箱1内，当达到设定的烘烤条件后，控制装置断开电磁铁装置42的电源，如图11、图12所示，电磁开关块43被下压件3上拉上翻，卡钩部321从卡钩位432侧面滑出，从而使得下压件3及面包架2复位，若面包架2或下压件3被卡住时，由于触压块31已上移至脱离触压面431，电磁铁装置42断电后，电磁开关块43被释放复位上翻，脱离电源开关441，从而保证供电电路的断开，加热单元不再加热，消除面包架2或下压件3被卡住时的安全隐患，安全性更高。

在本实施例中，所述卡钩位432侧面为开口结构，该开口结构包括卡钩位432侧面的开口即能够供卡钩部321从卡钩位432侧面向上滑出的开放通道。

作为优选的，本实用新型还包括安全开关442，所述安全开关442与电源开关441串联，所述下压件3上设置有安全触压块33，所述下压件3下移时，所述安全触压块33触发安全开关442导通，从而可以保证电磁开关装置4的正常作用，若由于部件损坏或失效，导致还没达到设定时间，面包架2即被弹起，下压件3上移，使得安全触压块33脱离安全开关442，从而切断电路，避免无面包时加热单元还进行通电工作，造成干烧。

作为优选的，所述开关座41上设置有一线路板44，所述电源开关441、安全开关442为设置在线路板44上的弹性触点开关，电磁开关块43能够通过弹性触点开关的弹力复位上翻，所述线路板44设置在电磁开关装置4侧面，所述电磁开关块43侧面设置有与电源开关441对应的按压部433，优选的，该按压部433下部设置为弧形结构，避免损坏弹性触点开关。

作为优选的，所述电源开关441配置两组并分别设置在供电电路的接电端，所述安全开关442与其中一电源开关441串联。

作为优选的，所述开关座41上竖直设置有一导向杆45，所述下压件3滑动设置在该导向杆45上，所述复位装置为套设在该导向杆45上的弹簧，以实现下压件3及面包架2的复位。

以上对本实用新型的较佳实施进行了具体说明，当然，本实用新型还可以采用与上述实施方式不同的形式，熟悉本领域的技术人员在不违背本发明精神的前提下所作的等同的变换或相应的改动，都应该属于本实用新型的保护范围内。
