手柄可旋转的锅的制作方法

本实用新型涉及一种锅，尤其涉及一种手柄可旋转的锅。

背景技术：

现有锅的手柄和锅体均为一体固定角度不可变换的结构，不便收存，也不方便不同使用者握拿，且现有锅只有烧炒作用，功能单一。

技术实现要素：

有鉴于此，本实用新型所要解决的技术问题是：提供一种结构简单，便于收存的手柄可旋转的锅。

为了达到上述目的，本实用新型采用如下技术方案来实现的：

一种手柄可旋转的锅，包括依次相连的锅体、连接座和锅柄，其中，所述锅柄的前端豁设有滑槽并于所述滑槽中段位置处卡接有可前后拨动的拨扭，所述锅柄通过所述滑槽前端铰接在所述连接座的两侧位置上，所述滑槽于末端对应所述拨扭的位置上设有凹槽并于所述凹槽内设有弹簧，所述弹簧抵顶在所述凹槽的末端和所述拨扭的背面间，所述拨扭的前面上凸设有插头，所述连接座于自身后面、顶面和底面上设有供所述插头随所述锅柄轴转至对应位置处由所述弹簧抵顶卡入的卡槽。

作为优选，所述锅体为平底锅体。

作为优选，位于所述连接座后面上的卡槽包括位于后上方的槽和后下方的槽。

由上述技术方案可知，本实用新型的有益效果是：

相比现有技术，本实用新型中的锅柄可旋转至不同角度上再在连接座上固定，从而实现锅柄角度自由调控，方便收存，也适于不同使用习惯的人群使用。此外，本实用新型中的锅体为平底锅体，使其翻转过来还可作为锅盖或者盛盘使用，此时，锅柄配合调整到相应的角度，可起到盖柄或盘子端手的作用，一物多能，适用范围更广。

附图说明

图1为本实用新型的立体结构示意图。

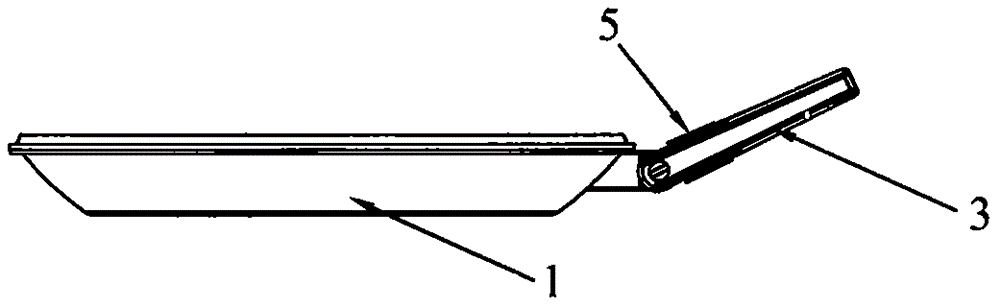

图2为本实用新型的侧面结构示意图1，其示意了手柄旋至后上方的状态。

图3为本实用新型的侧面结构示意图2，其示意了手柄旋至正上方的状态。

图4为本实用新型的底部结构示意图。

图5为沿图4A-A线的截面结构示意图。

图6为本实用新型的分解结构示意图。

1、锅体； 2、连接座；

3、锅柄； 4、滑槽；

5、拨扭； 6、凹槽；

7、弹簧； 8、插头；

9、卡槽。

具体实施方式

为了使本领域技术人员能更进一步了解本实用新型的特征及技术内容，请参阅以下有关本实用新型的详细说明与附图。

请参阅图1至图6所示，本实用新型提供了一种手柄可旋转的锅，包括依次相连的锅体1、连接座2和锅柄3，其中，所述锅柄的前端豁设有滑槽4并于所述滑槽中段位置处卡接有可前后拨动的拨扭5，所述锅柄通过所述滑槽前端铰接在所述连接座的两侧位置上，所述滑槽于末端对应所述拨扭的位置上设有凹槽6并于所述凹槽内设有弹簧7，所述弹簧抵顶在所述凹槽的末端和所述拨扭的背面间，所述拨扭的前面上凸设有插头8，所述连接座于自身后面、顶面和底面上设有供所述插头随所述锅柄轴转至对应位置处由所述弹簧抵顶卡入的卡槽9，所述锅体为平底锅体，位于所述连接座后面上的卡槽包括位于后上方的槽和后下方的槽。

但以上所述仅为本实用新型的较佳可行实施例，并非用以局限本实用新型的专利范围，故凡运用本实用新型说明书及附图内容所作的等效结构变化，均同理包含在本实用新型的范围内。
