一种一体式三合一背带腰凳的制作方法

本实用新型涉及一种一体式三合一背带腰凳，属于婴儿用品技术领域。

背景技术：

婴儿背带，按照人体工学原理，超宽肩带和超宽腰带平衡分担重量； 独有的可拆卸式头帽设计，有效保护新生宝宝头部，还能起到保暖防风，遮阳作用。

腰凳不同于婴儿背带，是一款靠椅式凳子系在妈妈腰上使用的新型育儿工具。以人体工学设计，安全，舒适，时尚。腰凳分别可用面对面式、横抱式、侧抱式等多种功能满足不同年龄段宝宝使用。腰凳能有效缓解徒手抱宝宝时的肩部和腰部的负担。比婴儿推车携带方便，更适合带宝宝出游。

现有技术中要么是婴儿背带，要么是腰凳，没有将二者的优点进行结合。

技术实现要素：

本实用新型要解决的技术问题，在于提供一种操作简单便捷、多功能的一体式三合一背带腰凳。

本实用新型通过下述方案实现：一种一体式三合一背带腰凳，其包括上背带和下腰凳，所述上背带的下端设有与所述下腰凳连接的拉链A，所述下腰凳上设有与所述上背带连接的拉链B，所述上背带与所述下腰凳通过所述拉链A与所述拉链B的连接而活动连接，所述上背带由肩带、颈带、后背带、调裆带和臂下防护带，所述肩带设置在所述颈带的上端，所述后背带设置在所述颈带的下端，所述调裆带设置在所述后背带的后面，所述臂下防护带连接所述调裆带和所述后背带，所述臂下防护带和所述调裆带均设有两个，所述后背带的背面下端设有调节杆，所述调节杆上设有调节扣件，所述调节扣件连接所述调裆带，两个所述调裆带之间连有防止裆宽撑太开的桥架带，所述后背带的正面下端设有加固扣，所述下腰凳上设有连接所述加固扣的扣带，所述下腰凳内设有充气腰凳芯。

所述调节扣件带动所述调裆带在所述调节杆上滑动。

所述调节杆设置在所述拉链A的上端。

所述加固扣设有两个，分别设置在所述拉链A上端的左右两侧。

所述扣带设有两个，分别设置在所述拉链B上端的左右两侧。

所述后背带的两边呈向内凹陷的弧形，所述后背带的中间设有镂空部分。

所述充气腰凳芯为可拆卸型，且充气腰凳芯为可放气型。

所述下腰凳面上设有一层加厚海绵。

本实用新型的有益效果为：

1、本实用新型一种一体式三合一背带腰凳采用一体三合一式，使用更方便，几秒钟就可以变背带，操作简便快捷；

2、本实用新型一种一体式三合一背带腰凳，当单独作为背带使用时，只要取出凳芯或将凳芯的气放掉就可以，腰凳取出凳芯时，腰凳面有加厚海棉，就变成背带的坐垫，更柔软舒适；宝宝面朝内时，坐姿是M势坐姿，颈部到屁股C形保护（似胎儿在腹中的姿）更适合新生儿使用，更好的保护新生儿身体脊柱健康成长；宝宝面朝外时，宝裆部外可以跟据宝宝的年龄及成长各阶段调节宽窄大小，到最舒适度。而且腰凳面有加厚海棉，就变成背带的坐垫，坐的柔软舒适；

3、本实用新型一种一体式三合一背带腰凳，当作为腰凳与背带组合使用时，宝宝面朝内时，宝宝裆部处可以调宽，可以跟好的保护宝宝，宝宝面朝外时，宝宝裆部外可以跟据宝宝的年龄及成长各阶段调节宽窄大小，到最舒适度；

4、本实用新型一种一体式三合一背带腰凳，当单独作为腰凳用时，只要把双肩背带拆下，就可以当腰凳使用；

5、本实用新型一种一体式三合一背带腰凳的上背带和下腰凳之间通过拉链活动连接，并通过加固扣和扣带加固活动连接，使用方便；

6、本实用新型一种一体式三合一背带腰凳设有调节杆，通过调节扣件带动调裆带在调节杆上滑动来对宝宝裆部处进行宽度调节，简单方便；

7、本实用新型一种一体式三合一背带腰凳设有桥架带，防止裆宽撑太开。

附图说明

图1为本实用新型一种一体式三合一背带腰凳的组合正面结构示意图。

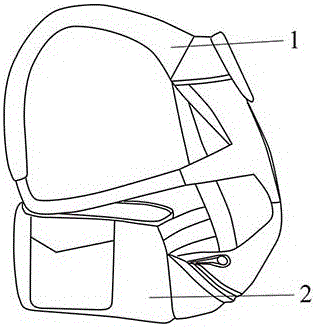

图2为本实用新型一种一体式三合一背带腰凳的组合侧面结构示意图。

图3为本实用新型一种一体式三合一背带腰凳的上背带裆部调宽时背面结构示意图。

图4为本实用新型一种一体式三合一背带腰凳的上背带裆部调窄时背面结构示意图。

图5为本实用新型一种一体式三合一背带腰凳的上背带裆部调宽时正面结构示意图。

图6为本实用新型一种一体式三合一背带腰凳的下腰凳正面结构示意图。

图7为本实用新型一种一体式三合一背带腰凳的下腰凳侧面结构示意图。

图中：1为上背带，2为下腰凳，3为拉链A，4为拉链B，5为肩带，6为颈带，7为后背带，8为调裆带，9为臂下防护带，10为调节杆，11为调节扣件，12为桥架带，13为加固扣，14为扣带。

具体实施方式

下面结合图1-7对本实用新型进一步说明，但本实用新型保护范围不局限所述内容。

其中相同的零部件用相同的附图标记表示。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“内”和“外”分别指的是朝向或远离特定部件几何中心的方向，且附图均采用非常简化的形式且均使用非精准的比率，仅用以方便、明晰地辅助说明本实用新型实施例的目的。

为了清楚，不描述实际实施例的全部特征，在下列描述中，不详细描述公知的功能和结构，因为它们会使本发明由于不必要的细节而混乱，应当认为在任何实际实施例的开发中，必须做出大量实施细节以实现开发者的特定目标，例如按照有关系统或有关商业的限制，由一个实施例改变为另一个实施例，另外，应当认为这种开发工作可能是复杂和耗费时间的，但是对于本领域技术人员来说仅仅是常规工作。

一种一体式三合一背带腰凳，其包括上背带1和下腰凳2，上背带1的下端设有与下腰凳2连接的拉链A3，下腰凳2上设有与上背带1连接的拉链B4，上背带1与下腰凳2通过拉链A3与拉链B4的连接而活动连接，上背带1由肩带5、颈带6、后背带7、调裆带8和臂下防护带9，肩带5设置在颈带6的上端，后背带7设置在颈带6的下端，后背带7的两边呈向内凹陷的弧形，后背带7的中间设有镂空部分，调裆带8设置在后背带7的后面，臂下防护带9连接调裆带8和后背带7，臂下防护带9和调裆带8均设有两个，后背带7的背面下端设有调节杆10，调节杆10设置在拉链A3的上端，调节杆10上设有调节扣件11，调节扣件11连接调裆带8，调节扣件11带动调裆带8在调节杆10上滑动，两个调裆带8之间连有防止裆宽撑太开的桥架带12，后背带7的正面下端设有加固扣13，加固扣13设有两个，分别设置在拉链A3上端的左右两侧，下腰凳2上设有连接加固扣13的扣带14，扣带14设有两个，分别设置在拉链B4上端的左右两侧，下腰凳2内设有充气腰凳芯，充气腰凳芯为可拆卸型，且充气腰凳芯为可放气型，下腰凳2面上设有一层加厚海绵。

当单独作为背带使用时，只要取出凳芯或将凳芯的气放掉就可以，腰凳取出凳芯时，腰凳面有加厚海棉，就变成背带的坐垫，更柔软舒适；宝宝面朝内时，坐姿是M势坐姿，颈部到屁股C形保护（似胎儿在腹中的姿）更适合新生儿使用，更好的保护新生儿身体脊柱健康成长；宝宝面朝外时，宝裆部外可以跟据宝宝的年龄及成长各阶段调节宽窄大小，到最舒适度。而且腰凳面有加厚海棉，就变成背带的坐垫，坐的柔软舒适。

当作为腰凳与背带组合使用时，宝宝面朝内时，宝宝裆部处可以调宽，可以跟好的保护宝宝，宝宝面朝外时，宝宝裆部外可以跟据宝宝的年龄及成长各阶段调节宽窄大小，到最舒适度。

当单独作为腰凳用时，只要把双肩背带拆下，就可以当腰凳使用。

尽管已经对本实用新型的技术方案做了较为详细的阐述和列举，应当理解，对于本领域技术人员来说，对上述实施例做出修改或者采用等同的替代方案，这对本领域的技术人员而言是显而易见，在不偏离本实用新型精神的基础上所做的这些修改或改进，均属于本实用新型要求保护的范围。
