一种电子打火式烤肉炉的制作方法

本实用新型涉及一种烤肉炉，尤其涉及一种电子打火式烤肉炉。

背景技术：

一般的烤肉炉，外壁两侧都是采用成型铁皮，缺少可视性，而且此种成型方法固定了两侧外壁使其不可移动。而且底部是一块成型的凹形铁皮，因此为了处理工作中产生的油，只能单独用一块铁板以插入式放置在底部与侧壁交接处，而工作完毕后必须将铁板抽出清理掉油，然后再插回原位才能继续工作。而在烤肉炉内部设有竖装的加热模块，这样会使热量都集中在上部不能均匀，在烤肉的时候只能将肉的上半部分烤熟然后再将肉的上下部分调换才能完成整个烤肉工作，而且点火方式是人工点火，使得在工作中有一定的危险性。而且使用此种传统烤肉炉大大降低了工作效率，能源损耗较大而且实用性低，鉴于以上缺陷，实有必要设计一种电子打火式烤肉炉。

技术实现要素：

本实用新型所要解决的技术问题在于：提供一种电子打火式烤肉炉，来解决传统烤肉炉工作量大，效率低，能耗大实用行低的问题。

为解决上述技术问题，本实用新型的技术方案是：一种电子打火式烤肉炉，包括底座，还包括烤炉、加热板、照明灯、透明侧板、凹形底板、抽屉、电子点火开关、点火器、漏油孔、支撑杆、推拉门，所述烤炉位于底座顶部，所述的烤炉与底座螺纹相连，所述的加热板数量为若干件，所述的加热板均匀分布在烤炉内部下侧，所述的加热板与烤炉螺纹相连，所述的照明灯内置于烤炉顶部中心处，所述的照明灯与烤炉螺纹相连，所述的透明侧板数量为两件，所述的透明侧板对称分布于烤炉左右两端，所述的透明侧板与烤炉螺纹相连，所述的凹形底板位于底座顶部，所述的凹形底板与底座螺纹相连，所述的抽屉位于底座内部中心处，所述的抽屉与底座滑配相连，所述的电子点火开关位于底座前端中心处，所述的电子点火开关与底座螺纹相连，所述的点火器位于烤炉内部后端，所述的点火器与烤炉螺纹相连，所述的漏油孔数量为若干个，所述的漏油孔均匀分布在凹形底板顶部，所述的漏油孔为圆形通孔，所述的支撑杆数量为若干件，所述的支撑杆均匀分布在烤炉内部，所述的支撑杆与烤炉转动相连，所述的推拉门位于烤炉前端，所述的推拉门与烤炉和底座滑配相连。

进一步，所述的烤炉背面中心处还设有电机，所述的电机与烤炉螺纹相连，所述的电机为直流电机。

进一步，所述的电机前端中心处还设有主动带轮，所述的主动带轮与电机紧配相连。

进一步，所述的支撑杆背面还设有从动带轮所述的从动带轮与支撑杆紧配相连。

进一步，所述的主动带轮与从动带轮中间还设有同步带，所述的同步带与主动带轮和从动带轮紧配相连。

进一步，所述的推拉门前端还设有拉杆，所述的拉杆与推拉门螺纹相连。

进一步，所述的抽屉前端中心处还设有第二拉杆，所述的第二拉杆与抽屉螺纹相连。

进一步，所述的支撑杆外壁还设有数个支撑架，所述的支撑架与支撑杆螺纹相连。

进一步，所述的烤炉背面还设有整流器，所述的整流器与烤炉螺纹相连。

与现有技术相比，该电子打火式烤肉炉，首先通过加热板与输气管连接，打开电子点火开关，使得点火器点燃输入加热板中的煤气，因此加热板可对放置在支撑杆顶部的肉加热，而其中加热板是采用横装加热并且可以单独控制每一块加热板开启或者关闭，实现燃气多空加热，从而提高了加热效率，并且增加了电子点火，改善了人工点火所产生的能源损耗问题，而且在电子点火故障时仍可以采用点火器人工点火使得操作简单、安全，提高了工作效率，在烤肉时滴落的油通过漏油孔滴落到抽屉中，因此便于清理，且通过烤炉两侧的透明侧板能观察到烤炉内部加热情况，并且烤炉与底座可分离，从而可以对清理烤炉，在烤炉的正面也设有一块推拉门，推拉门为一块弧形透明钢化玻璃门，而推拉门以打开用来对烤炉进行清理，使得烤炉内部清洁，该烤肉炉结构简单，功能强大，代替了传统的烤肉炉，提高了加热效率，并且便于将烤肉滴落的油渍清理。

附图说明

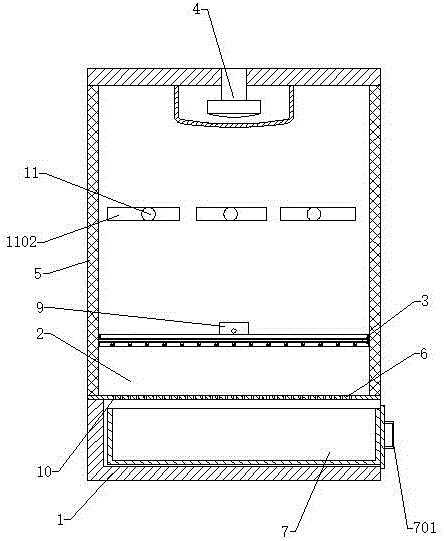

图1是电子打火式烤肉炉的剖视图

图2是电子打火式烤肉炉的左视图

图3是电子打火式烤肉炉的后视图

图4是烤炉的部分剖视图

图5是支撑杆的俯视图

底座 1 烤炉 2

加热板 3 照明灯 4

透明侧板 5 底板 6

抽屉 7 电子点火开关 8

点火器 9 漏油孔 10

支撑杆 11 推拉门 12

电机 201 主动带轮 202

同步带 203 整流器 204

第二拉杆 701 从动带轮 1101

支撑架 1102 拉杆 1201

如下具体实施方式将结合上述附图进一步说明。

具体实施方式

在下文中，阐述了多种特定细节，以便提供对构成所描述实施例基础的概念的透彻理解。然而，对本领域的技术人员来说，很显然所描述的实施例可以在没有这些特定细节中的一些或者全部的情况下来实践。在其他情况下，没有具体描述众所周知的处理步骤。

如图1、图2、图3、图4、图5所示，包括底座1、烤炉2、加热板3、照明灯4、透明侧板5、凹形底板6、抽屉7、电子点火开关8、点火器9、漏油孔10、支撑杆11、推拉门12、电机201、主动带轮202、同步带203、整流器204、第二拉杆701、从动带轮1101、支撑架1102、拉杆1201，所述烤炉2位于底座1顶部，所述的烤炉2与底座1螺纹相连，所述的加热板3数量为若干件，所述的加热板3均匀分布在烤炉2内部下侧，所述的加热板3与烤炉2螺纹相连，所述的照明灯4内置于烤炉2顶部中心处，所述的照明灯4与烤炉2螺纹相连，所述的透明侧板5数量为两件，所述的透明侧板5对称分布于烤炉2左右两端，所述的透明侧板5与烤炉2螺纹相连，所述的凹形底板6位于底座1顶部，所述的凹形底板6与底座1螺纹相连，所述的抽屉7位于底座1内部中心处，所述的抽屉7与底座1滑配相连，所述的电子点火开关8位于底座1前端中心处，所述的电子点火开关8与底座1螺纹相连，所述的点火器9位于烤炉2内部后端，所述的点火器9与烤炉2螺纹相连，所述的漏油孔10数量为若干个，所述的漏油孔10均匀分布在底板6顶部，所述的漏油孔10为圆形通孔，所述的支撑杆11数量为若干件，所述的支撑杆11均匀分布在烤炉2内部，所述的支撑杆11与烤炉2转动相连，所述的推拉门12位于烤炉2前端，所述的推拉门12与烤炉2和底座1滑动相连，所述的烤炉2背面中心处还设有电机201，所述的电机201与烤炉2螺纹相连，所述的电机201为直流电机，所述的电机201前端中心处还设有主动带轮202，所述的主动带轮202与电机201紧配相连，所述的支撑杆11背面还设有从动带轮1101所述的从动带轮1101与支撑杆11紧配相连，所述的主动带轮202与从动带轮1101中间还设有同步带203，所述的同步带203与主动带轮202和从动带轮1101紧配相连，所述的推拉门12前端还设有拉杆501，所述的拉杆1201与推拉门12螺纹相连，所述的抽屉7前端中心处还设有第二拉杆701，所述的第二拉杆701与抽屉7螺纹相连，所述的支撑杆11外壁还设有数个支撑架1102，所述的支撑架1102与支撑杆11螺纹相连，所述的烤炉2背面还设有整流器204，所述的整流器204与烤炉2螺纹相连，该电子打火式烤肉炉，首先通过加热板3与输气管连接，打开电子点火开关8，使得点火器9点燃输入加热板3中的煤气，因此加热板3可对放置在支撑杆11顶部的肉加热，而其中加热板3是采用横装加热并且可以单独控制每一块加热板3开启或者关闭，实现燃气多控加热，从而提高了加热效率，并且增加了电子点火，改善了人工点火所产生的能源损耗问题，而且在电子点火故障时仍可以采用点火器人工点火使得操作简单、安全，提高了工作效率，在烤肉时滴落的油通过漏油孔10滴落到抽屉7中，因此便于清理，且通过烤炉两侧的透明侧板5能观察到烤炉2内部加热情况，并且烤炉2的底部与上部是可分离的，烤炉2的上部可以前后移动，在烤炉2的正面也设有一块推拉门12，推拉门12为一块弧形透明钢化玻璃门，而推拉门12以打开用来对烤炉2进行清理，使得烤炉内部清洁，其中底座1是烤炉2、底部6和抽屉7的安装载体，支撑杆11是对烤肉起到支撑作用，并且在烤肉的过程中可通过整流器204将交流电转换成直流电，再将直流电输送给电机201，从而达到220v交流电和直流电均可使用，电机201通电后转动，从而使得电机201带动主动带轮202、并通过同步带203带动从动带轮1101旋转，因此可带动支撑杆11旋转，从而达到翻转烤肉的作用，使得烤肉受热均匀，而支撑架1102是便于将烤肉固定，拉杆1201和第二拉杆701是便于推拉门12和抽屉7打开，照明灯5是产品在视觉上较美观。

本实用新型不局限于上述具体的实施方式，本领域的普通技术人员从上述构思出发，不经过创造性的劳动，所做出的种种变换，均落在本实用新型的保护范围之内。
