环保小区绿化带座椅的制作方法

本实用新型涉及一种座椅，特别涉及一种环保小区绿化带座椅。

背景技术：

随着我们生活环境质量要求越来越高，更加优美、健康、环保的住宅区越来越受青睐，住宅区中的绿化工作也越来越受重视。而在优美的绿化环境中休息一下，感受一下大自然也成了一种普遍需求。于是在现在的住宅小区里的绿化带上普遍设有环保小区绿化带座椅。

而在日常生活中，除了在环保小区绿化带座椅上休息外，人们还可能有进食、吸烟等需求，这些需求制造的垃圾。很多环保小区绿化带出于美观和使用舒适的设计要求并不会在环保小区绿化带座椅周围设置垃圾桶，就会出现垃圾、烟头乱扔的情况。在绿化带中的垃圾往往会落在植物间的缝隙中，难以清理。

技术实现要素：

本实用新型的目的是提供一种在对座椅外观影响较小的情况下方便收集垃圾的环保小区绿化带座椅。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种环保小区绿化带座椅，包括座椅本体和扶手，扶手为空心结构，扶手表面开有垃圾收入口，扶手外侧设置有遮挡垃圾收入口的防脏挡板。

通过以上技术方案，在不改变座椅外形的情况下，在环保小区绿化带座椅开设收容垃圾的空间。能够保证绿化带的外观不被破坏，同时为住户提供便捷，同时避免垃圾乱扔难以清理。开设垃圾收入口可以收入一些在环保小区绿化带座椅上休息时携带的物品产出的小件垃圾，如矿泉水瓶、纸巾之类。在将垃圾投入垃圾收入口时，可能会由于不慎将污渍粘在垃圾收入口上，由于垃圾收入口开在扶手上，可能会影响环保小区绿化带座椅的清洁度，引起使用者的不适，通过设置防脏挡板可以有效地再不使用环保小区绿化带座椅收容垃圾功能时，将使用者与垃圾收入口分隔开，保证了环保小区绿化带座椅的视觉效果和整洁度。

较佳的，扶手上表面与防脏挡板内表面均为弧形面且弧度一致，防脏挡板与扶手上表面滑动连接，垃圾收入口设置在扶手上表面。

通过以上技术方案，可以通过扶手与防脏挡板间的滑动实现垃圾收入口的暴露于遮蔽，通过简单、美观的方式实现防脏挡板功能的实现。垃圾收入口开在扶手上表面，位置适于使用者坐在座椅本体上时丢弃垃圾，使用舒适。

较佳的，扶手上设有垃圾出口，垃圾出口配合设置有出口门。

通过以上技术方案，提供垃圾从环保小区绿化带座椅的出去渠道，增加了垃圾出口，方便垃圾的回收和环保小区绿化带座椅的清理工作，还可以避免垃圾遗漏在扶手内部。

较佳的，扶手内部设置有有垃圾箱，垃圾箱开有箱入口，垃圾收入口与箱入口抵接。

通过以上技术方案，设置垃圾箱将垃圾与环保小区绿化带座椅分离开，避免环保小区绿化带座椅与垃圾直接接触，方便将垃圾取出，并对垃圾箱和扶手内部进行清洁，避免长时间遗漏在扶手内部的垃圾变质产生异味，保障了环保小区绿化带座椅的卫生。垃圾收入口与垃圾箱抵接可以使从垃圾收入口进入的垃圾准确的进入垃圾箱。

较佳的，箱入口伸出垃圾箱表面，垃圾箱包括箱体和与箱体卡接的箱盖。

通过以上技术方案，箱入口伸出垃圾箱表面与垃圾收入口卡接，可以保证箱入口与垃圾收入口紧密连接，防止垃圾从垃圾收入口进入落到扶手与垃圾箱之间。可将垃圾箱打开，实现快速、方便的将将垃圾取出，并对垃圾箱和扶手内部进行清洁，避免长时间遗漏在扶手内部的垃圾变质产生异味。

较佳的，垃圾收入口上设置有端盖，端盖设有自动复位机构。

通过以上技术方案，设置端盖，使垃圾收入口在没有垃圾投入时处于封闭状态，减少可能出现的异味散出的可能性，同时避免人员在环保小区绿化带座椅上休息时，物品意外掉落垃圾收入口。端盖可实现自动复位，满足使用只对于方便和卫生的需求。

较佳的，端盖包括端盖本体、与端盖本体固接地配重板和开在端盖与配重板之间的轴孔，端盖与扶手转动连接且设置于圾收入口处，端盖重心落在配重板上。

通过以上技术方案，端盖可以实现自动打开，保证了使用者使用的方便快捷，避免使用者在使用时用手去接触端盖从而造成的不够卫生的问题。

较佳的，防脏挡板为透明板。

通过以上技术方案，将防脏挡板设置为透明板可以从外侧清楚的识别到垃圾收入口，避免由于不清楚环保小区绿化带座椅的功能没有意识到扶手可以收容垃圾，从而影响环保小区绿化带座椅的使用效果。同时，暴露出垃圾收入口对使用者有明确的提示作用，警示使用者不要随意乱丢垃圾。

较佳的，扶手上表面开有置盘孔，置盘孔内卡接有捻烟盘。

通过以上技术方案，为吸烟者提供将烟头熄灭的空间，避免吸烟者将未熄灭的烟头直接投入垃圾收入口内，避免意外点燃垃圾引起火灾。避免吸烟者找不到熄灭烟头的位置，而在环保小区绿化带座椅表面上熄灭烟头，毁坏环保小区绿化带座椅。设置烟盘改，避免烟灰挥洒出去污染环境，破坏环保小区绿化带座椅的整洁度。

综上所述，本实用新型具有以下有益效果：

设置可以自动打开的端盖配合与扶手表面滑动连接的防脏挡板可以在防脏挡板遮挡垃圾收入口时，同时施压给端盖，端盖受防脏挡板干涉将处于闭合状态，当防脏挡板需要移动暴露垃圾收入口时，端盖脱离防脏挡板限制自动复位，自动打开。实现一个操作完成双重限制解除。

防脏挡板为透明时配合端盖，从外观上暴露了垃圾收入口，可以实现明示功能，同时利用端盖遮挡垃圾收入口，满足对于美观的需求。

可以有效地解决由于没有垃圾桶导致的垃圾乱扔的现象，使用环保小区绿化带座椅的人员提供方便。可以有效的引导使用者应用垃圾收容的功能，在整洁、美观的环境下提供可以方便清洁的处理垃圾的条件，有利于环保。

附图说明

图1是实施例1中环保小区绿化带座椅结构示意图；

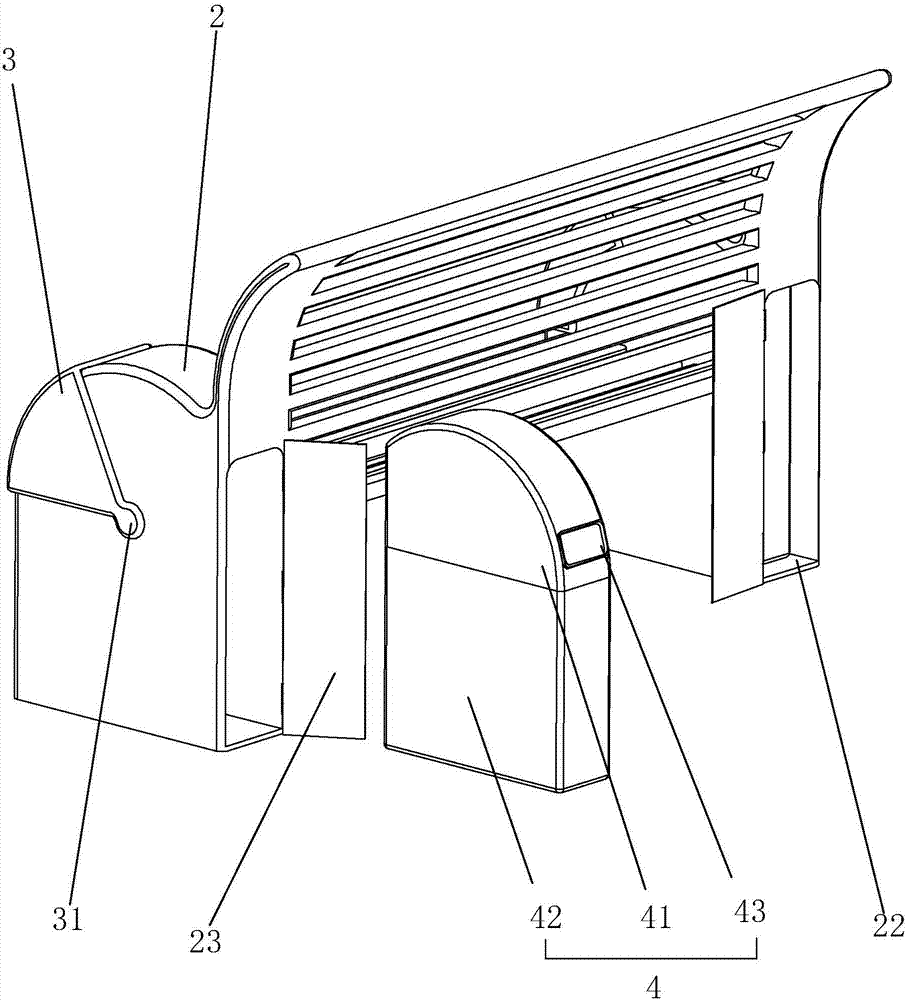

图2是箱出口和垃圾箱椅的结构示意图；

图3是座椅本体和扶手结构示意图；

图4是端盖的结构示意图；

图5是实施例2中环保小区绿化带座椅结构示意图；

图6是图5中A处放大图。

图中，1、座椅本体；11、椅面；12、靠背；2、扶手；21、垃圾收入口；22、垃圾出口；23、出口门；24、置盘孔；25、端盖轴；26；铰孔；27、滑槽；3、防脏挡板；31、轴；32、滑轨；4、垃圾箱；41、箱盖；42、箱体；43、箱入口；5、捻烟盘；6、端盖；61、端盖本体；62、轴孔；63、配重板。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。其中相同的零部件用相同的附图标记表示。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“底面”和“顶面”、“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。

实施例1：环保小区绿化带座椅，如图1所示，其包括座椅本体1和扶手2。座椅本体1为条状杆拼装的带有弧度的板状结构，板状结构分别构成与地面呈加大角度锐角的靠背12和与地面呈小角度锐角的椅面11，条状杆平行固接在两个扶手2相对的侧壁上。

扶手2为中空结构的箱体，扶手2主体部分的上半部分为圆拱形，下半部分为矩形。与圆拱形部分相连有带有弧度的板状结构与靠背12弧度一致，与靠背12固接。

如图3所示，扶手2主体部分顶部圆弧面上远离靠背12一端开有方形的垃圾收入口21，垃圾收入口21内侧靠近上方位置固接有用于转动连接端盖6的端盖轴25。如图1和图4所示，端盖6包括为方形弧形板且弧度与扶手2上表面一致的端盖本体61，端盖本体61大小、形状与垃圾收入口21一致，端盖本体61侧边倒圆角，端盖本体61背面靠上部分中间位置固接有与端盖6成角度设置的配重板63，配重板63与端盖本体61之间开有轴孔62，轴孔62与端盖轴25转动连接，配重板63重于端盖本体61，端盖6重心落在配重板63上。

如图1和图3所示，扶手2顶面上垃圾收入口21上侧开有为带有沉孔的圆形的置盘孔24。置盘孔24内卡接有圆形捻烟盘5，捻烟盘5为带有顶沿的浅盘状。

如图1和图2所示，防脏挡板3为薄板构成的扇形框状结构，防脏挡板3与扶手2上表面接触位置为方形的圆弧面且弧度与扶手2上表面一致，防脏挡板3与扶手2上表面滑动连接。防脏挡板3与扶手2侧面远离座椅本体1的侧面接触面为完整扇形，在圆形位置设有轴25，如图3所示，扶手2侧面远离座椅本体1的侧面上开有铰孔26，铰孔26与防脏挡板3上轴25于扶手2侧壁铰接。防脏挡板3与扶手2侧面靠近座椅本体1的侧面接触面为扇形，且当放脏挡板位于最低位置时防脏挡板3与扶手2侧面靠近座椅本体1的侧面接触的板与椅面11抵接。

如图2所示，扶手2背面开有方形垃圾出口22，垃圾出口22旁扶手2侧壁上铰接有方形板状出口门23。垃圾箱4为形状小于扶手2空腔的上下分离的空腔薄壁结构，垃圾箱4的上半部分为不完整的半圆形箱盖41，顶部为圆弧面，圆弧面上与垃圾收入口21对应位置开有方形箱入口43，箱入口43伸出垃圾箱4，与垃圾收入口21卡接。垃圾箱4下半部分为单边开口矩形薄壁结构的箱体42，箱盖41与箱体42卡接。

使用者坐在座椅本体1上，初始时，防脏挡板3处于最低位置，当需要丢垃圾或者吸烟时，向上滑动防脏挡板3，端盖6在重力作用下恢复自然状态，端盖6打开，将垃圾丢入垃圾收入口21内，垃圾进入垃圾箱4，向下滑动防脏挡板3，推动端盖6，端盖6闭合。当垃圾箱4满后，打开垃圾出口22，取出并打开垃圾箱4，收走垃圾。

实施例2：与实施例1不同之处在于，如图5和图6所示，防脏挡板3为矩形弧面，弧面弧度与扶手2上表面弧度一致，弧形边沿上设有滑轨32，扶手2上表面设有滑槽27，滑轨32与滑槽27滑动连接，当防脏挡板3处于最低位置时，防脏挡板3与滑槽27最低端抵接，防脏挡板3为透明板。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
