一种面包机的底座锁紧机构的制作方法

本实用新型涉及一种面包机，具体是一种面包机的底座锁紧机构。

背景技术：

随着科技的发展，人们物质生活水平的不断提高，面包机更是走向智能时代。制作多种类面包只需您动手按几下按钮就能轻松搞定，并且自己制作的面包不仅更符合自己的口感喜好，选材也更加健康，因此越来越被广大消费者认可。在选购产品时，消费者最注重的就是产品的使用安全性，目前市面上的面包机桶座与底座的锁紧机构，是通过桶座上的卡扣与底座上的卡槽咬合，然后在底座上装入硅胶垫，使其发生形变后把面包桶组件撑起来,但是，该结构的硅胶垫很容易发生老化，存在安全隐患，使用寿命短，且工作中面包桶晃动大,噪音大。因此，有必要作进一步地改进和完善。

技术实现要素：

本实用新型的目的旨在提供一种结构简单合理、安全可靠、使用方便，制造成本低且使用寿命长的面包机的底座锁紧机构，以克服现有技术中的不足之处。

按此目的设计的一种面包机的底座锁紧机构，包括桶座和底座，其特征在于：桶座上设置有卡扣和桶座顶靠面，底座上设置有斜槽和底座顶靠面，桶座通过卡扣旋卡式设置在底座的斜槽上、且通过桶座顶靠面抵靠在底座的底座顶靠面上。

所述桶座上设置有若干个卡扣，底座对应卡扣设置有数量相当的斜槽；桶座通过若干个卡扣旋卡式设置在底座的斜槽上、且通过桶座顶靠面抵靠在底座的底座顶靠面上。

所述桶座顶靠面为台阶面或圆柱面或凸筋面。

所述底座顶靠面为台阶面或圆柱面或凸筋面。

所述桶座内部设置有圆柱空腔，圆柱空腔内设置有桶座顶靠面和若干个卡扣，底座与圆柱空腔形状相当、且其上设置有底座顶靠面，并对应卡扣设置有数量相当的斜槽；桶座套设在桶座的圆柱空腔内、且通过若干个卡扣旋卡式设置在底座的斜槽上，并通过桶座顶靠面抵靠在底座的底座顶靠面上。

本实用新型通过上述结构的改良，在桶座上设置有卡扣和桶座顶靠面，在底座上设置有斜槽和底座顶靠面，二者在装配时，桶座通过卡扣旋卡式设置在底座的斜槽上,同时二者在旋卡过程中，桶座的桶座顶靠面顶靠在底座的底座顶靠面上,使桶座可以快捷地安装在底座上，避免了现有技术在搅拌过程中面包机晃动大、噪音大的问题，使用安全可靠；并且由于底座的斜槽设计，桶座的卡扣旋卡式在该斜槽上，面包机在搅拌过程中底座与桶座的配合越来越紧，使二者的装配更加稳定、牢固，使用寿命更长。其具有结构简单合理、安全可靠、使用方便，制造成本低且使用寿命长。

附图说明

图1为本实用新型第一实施例的装配结构示意图(局部剖视)。

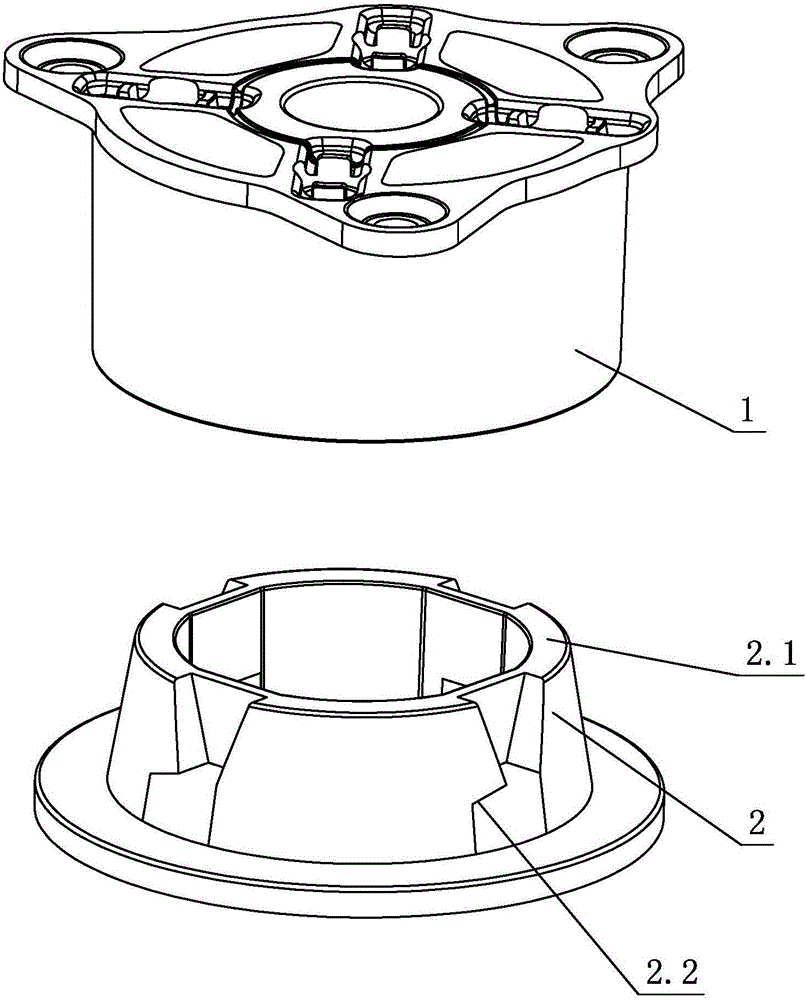

图2为本实用新型第一实施例的桶座和底座分解结构示意图。

图3为本实用新型第一实施例的桶座和底座装配结构示意图(局部剖视)。

图4为图3中的A处放大结构示意图。

图中，1为桶座，1.1为卡扣，1.2为桶座顶靠面，2为底座，2.1为底座顶靠面，2.2为斜槽。

具体实施方式

下面结合附图及实施例对本实用新型作进一步描述。

参见图1-图4，本面包机的底座锁紧机构，包括桶座1和底座2，桶座1上设置有卡扣1.1和桶座顶靠面1.2，底座2上设置有斜槽2.2和底座顶靠面2.1，桶座1通过卡扣1.1旋卡式设置在底座2的斜槽2.2上、且通过桶座顶靠面1.2抵靠在底座2的底座顶靠面2.1上。

具体地讲，桶座1上设置有若干个卡扣1.1，底座2对应卡扣1.1设置有数量相当的斜槽2.2；桶座1通过若干个卡扣1.1旋卡式设置在底座2的斜槽2.2上、且通过桶座顶靠面1.2抵靠在底座2的底座顶靠面2.1上。

更具体地讲，桶座1内部设置有圆柱空腔，圆柱空腔内设置有桶座顶靠面1.2和若干个卡扣1.1，底座2与圆柱空腔形状相当、且其上设置有底座顶靠面2.1，并对应卡扣1.1设置有数量相当的斜槽2.2；桶座1套设在桶座1的圆柱空腔内、且通过若干个卡扣1.1旋卡式设置在底座2的斜槽2.2上，并通过桶座顶靠面1.2抵靠在底座2的底座顶靠面2.1上。

上述结构中，桶座顶靠面1.2为台阶面或圆柱面或凸筋面。底座顶靠面2.1为台阶面或圆柱面或凸筋面。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本领域的技术人员应该了解本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等同物界定。
