一种防冷凝水电烤机的制作方法

本实用新型涉及一种电烤机，尤其涉及一种防冷凝水电烤机。

背景技术：

由于电烤机四组加热管上盖容易产生蒸气的冷凝水，会在加热管接线端子间产生短路现象，烧毁保险管，最终降低生产温度影响生产。

技术实现要素：

为解决现有技术怎样保证冷凝水产生后不滴到线路中，造成线路短路的问题，本实用新型提出一种防冷凝水电烤机，包括机箱，所述机箱内上、下各设有一套加热管，所述机箱顶部设有空槽，在机箱顶部的四个角设有四个支撑柱，上盖套设于四个支撑柱上，所述上盖倾斜于水平面。

进一步地，述支撑柱为支撑螺杆，且有螺母与螺杆联接，所述上盖架在螺母上。

本发明的显著特点在于将原来的盖四角的螺杆加长，用四根螺杆支撑上盖，使上盖提升10厘米，让空气自由流通，这样可以减少冷凝水形成。上盖增加一定的斜度，即使出现冷凝水也不能滴落在内部的线路上，而是滑落到外部，减少短路现象。

附图说明

图1为本实用新型的结构示意图；

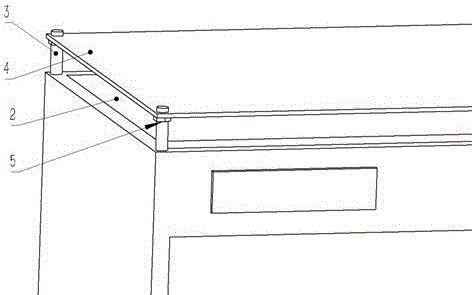

图2为本实用新型的局部示意图；

其中1是机箱，2是空槽，3是支撑柱，4是上盖，5是螺母，6是加热管，7是控制面板。

具体实施方式

根据图1及图2所示，本实用新型为一种防冷凝水电烤机，包括机箱1及上盖4，机箱内部上下均设有加热管6，机箱一侧的上部设有控制面板7，机箱顶部有一空槽2用于放置电器控制装置，通过控制面板上的操控来控制加热管的加热及加热时间等，机箱顶部的四个角各设有一个支撑柱3，该支撑柱为支撑螺杆，螺杆上套设有螺母5，上盖四角有与支撑螺杆对应的四个孔，上盖套在四个支撑螺杆并被螺母架起，通过调整螺母使上盖相对水平面有一定的倾斜角度，并且该倾斜的上盖高度低的一侧延伸出机箱相对应的一侧，可以确保若有冷凝水产生可以通过重力作用将水排在机箱外，同时上盖离机箱顶端10cm，确保机箱顶部通风，防止冷凝水的凝结。
