间隙调节结构和烹饪器具的制作方法

本实用新型涉及生活电器领域，具体而言，涉及一种间隙调节结构和烹饪器具。

背景技术：

相关技术中电饭煲等烹饪器具，在装配蒸汽阀和电饭煲上盖总成时存在或大或小的间隙，与装配要求不符，而该间隙的距离却无法通过上盖总成和蒸汽阀调节，导致实际生产时蒸汽阀与上盖总成之间的距离或大或小，影响装配效果及美观。

技术实现要素：

为了解决上述技术问题至少之一，本实用新型的第一方面的实施例提出了一种间隙调节结构。

本实用新型的第二方面实施例，还提出了一种烹饪器具。

有鉴于此，根据本实用新型的第一方面的实施例，本实用新型提出了一种间隙调节结构，用于烹饪器具，烹饪器具包括上盖总成和与上盖总成相适配的蒸汽阀座，间隙调节结构包括：至少一个调节凸台，设置在上盖总成和蒸汽阀座中的一个上，至少一个调节凸台能够调节上盖总成和蒸汽阀座之间的间隙。

本实用新型提供的间隙调节结构，用于烹饪器具，烹饪器具包括上盖总成和与上盖总成相适配的蒸汽阀座，间隙调节结构包括至少一个调节凸台，设置在上盖总成或蒸汽阀座中的一个上。通过在上盖总成和蒸汽阀座中的一个上设置有至少一个调节凸台，使上盖总成和蒸汽阀座装配时，调节凸台位于上盖总成和蒸汽阀座的装配面上，上盖总成和蒸汽阀座同时与至少一个调节凸台相接触，进而通过调节至少一个调节凸台的高度，来调节上盖总成和蒸汽阀座之间的间隙，使上盖总成和蒸汽阀座之间的间隙满足产品装配的需求，使上盖总成和蒸汽阀座顺利完成装配，进而提高装配效率，并有效地保证装配效果及产品外观的美观，进而提高用户使用的满意度。进一步地，一方面，至少一个调节凸台设置在上盖总成上，一方面，至少一个调节凸台设置在蒸汽阀座上，调节凸台的不同位置满足了上盖总成和蒸汽阀座不同结构的需求，同时满足了烹饪器具不同结构的需求，适用范围广泛。进一步地，由于在上盖总成和蒸汽阀座中的一个上设置有至少一个调节凸台，使上盖总成和蒸汽阀座装配时同时与至少一个调节凸台接触，也就是说上盖总成和蒸汽阀座之间的接触面积较小，与上盖总成和蒸汽阀座直接连接而形成的面连接相比，可以为点连接，由于点连接较面连接有利于拆卸，进而方便零件更换和维修，有利于提高用户使用的满意度。

另外，本实用新型提供的上述实施例中的间隙调节结构还可以具有如下附加技术特征：

在上述技术方案中，优选地，至少一个调节凸台上部的四周设置有倒圆角结构。

在该技术方案中，至少一个调节凸台上部的四周设置有倒圆角结构，避免了凸台的直边或棱角与上盖总成和蒸汽阀座相接触时刮伤或损坏上盖总成和蒸汽阀座的表面，同时避免了直边或棱角与上盖总成和蒸汽阀座相接触时受力较大而使上盖总成和蒸汽阀座之间的连接不稳定，有效地提高了上盖总成和蒸汽阀座之间连接的可靠性。同时，倒圆角结构的设置使至少一个调节凸台与上盖总成和蒸汽阀座之间充分接触，并使上盖总成和蒸汽阀座紧密的连接在一起，有利于准确调节上盖总成和蒸汽阀座之间间隙的距离，进而有利于装配，有效地保证上盖总成和蒸汽阀座的装配效果和外观的美观，提高用户使用的满意度。

在上述技术方案中，优选地，至少一个调节凸台按环形阵列在同一圆环上。

在该技术方案中，至少一个调节凸台按环形阵列在同一圆环上，使上盖总成和蒸汽阀座在装配时与同一圆环上的至少一个调节凸台同时接触，有效地保证了至少一个凸台受到的上盖总成和蒸汽阀座装配时的力均匀，进而保证了上盖总成和蒸汽阀座与至少一个调节凸台接触时，至少一个调节凸台的高度相等，有利于调整调节凸台的高度，进而使上盖总成和蒸汽阀座之间间隙的距离均匀，有利于装配，提高装配效率，进而提高生产效率，同时进一步满足了装配需求，保证了良好的装配效果和产品外观的美观，提高用户使用的满意度。进一步地，至少一个调节凸台按环形阵列在同一圆环上，使至少一个凸台受到的上盖总成和蒸汽阀座装配时的力均匀，有效地保证了上盖总成和蒸汽阀座连接的可靠性和稳定性，进而提高产品的整体可靠性，提高产品的寿命。

在上述技术方案中，优选地，至少一个调节凸台为三个调节凸台。

在该技术方案中，至少一个调节凸台为三个调节凸台。三个调节凸台避免了调节凸台较多，增加制造成本，同时避免了调节凸台较少不能保证上盖总成和蒸汽阀座的间隙距离调节的准确性，进而简化了结构，节约了制造成本，同时保证了上盖总成和蒸汽阀座间隙调节的准确性，使其间隙的距离很好的满足装配的需求，进而保证装配效果和产品外观的美观，提高用户使用的满意度。进一步的，三个调节凸台有效的保证了上盖总成和蒸汽阀座连接的可靠性和稳定性，进而提高产品的整体可靠性，提高用户使用的满意度。进一步地，调节凸台的数量可以小于三个。进一步地，调节凸台的数量可以根据上盖总成和蒸汽阀座的结构设置为不同的数量。

在上述技术方案中，优选地，三个调节凸台等距均匀分布。

在该技术方案中，三个调节凸台等距均匀分布，有效地保证了上盖总成和蒸汽阀座装配时，三个调节凸台受到的力均匀，进而保证了上盖总成和蒸汽阀座与三个调节凸台接触时，三个调节凸台的高度相等，有利于调整调节凸台的高度，进而使上盖总成和蒸汽阀座之间间隙的距离均匀，有利于装配，提高装配效率，进而提高生产效率，同时进一步更好地满足了装配需求，保证了良好的装配效果和产品外观的美观，提高用户使用的满意度。进一步地，三个调节凸台受到的上盖总成和蒸汽阀座装配时的力均匀，有效地保证了上盖总成和蒸汽阀座连接的可靠性和稳定性，进而提高产品的整体可靠性，提高产品的寿命。

在上述任一技术方案中，优选地，至少一个调节凸台的形状为以下至少一种：圆形、方形、梯形。

在该技术方案中，至少一个调节凸台的形状为以下至少一种，圆形、方形、梯形，不同形状的调节凸台的结构可以满足上盖总成和蒸汽阀座不同结构的需求，同时可以满足不同烹饪器具结构的需求，适用范围广泛。进一步地，方形可以为正方形。进一步地，调节凸台的形状可以为满足要求的其他形状。

在上述任一技术方案中，优选地，至少一个调节凸台与上盖总成或蒸汽阀座为一体式结构或分体式结构。

在该技术方案中，一方面，至少一个调节凸台与上盖总成为一体式结构；一方面，至少一个调节凸台与上盖总成为分体式结构；一方面，至少一个调节凸台与蒸汽阀座为一体式结构；一方面，至少一个调节凸台与蒸汽阀座为分体式结构。至少一个调节凸台与上盖总成或蒸汽阀体为一体式或分体式结构，可以满足上盖总成、蒸汽阀座不同结构的需求，适用范围广泛。进一步地，至少一个调节凸台与上盖总成或蒸汽阀座为一体式结构，方便加工，有利于生产，进而提高生产效率。进一步地，至少一个调节凸台与上盖总成或蒸汽阀座为分体式结构，分体式结构方便调整调节凸台的高度，进而方便调节上盖总成和蒸汽阀座之间间隙的距离，有利于装配，进而提高生产效率。

在上述任一技术方案中，优选地，至少一个调节凸台的上部设置有弹性件。

在该技术方案中，至少一个调节凸台的上部设置有弹性件，通过在至少一个调节凸台的上部设置弹性件，利用弹性件的弹性，使上盖总成和蒸汽阀座与调节凸台的接触更紧密，更牢固，有利于准确的调整上盖总成和蒸汽阀座之间间隙的距离，使其满足装配要求，保证良好的装配效果和外观的美观，进而提高用户使用的满意度，并有利于上盖总成和蒸汽阀座牢固的连接在一起，提高产品的可靠性。进一步地，至少一个调节凸台的上部设置有弹性件，当拆卸上盖总成和蒸汽阀座时，弹性件利用弹性可以将上盖总成和蒸汽阀座分离，有利于拆卸，进而方便维修和换件，提高用户使用的满意度。进一步，弹性件避免了调节凸台与上盖总成和蒸汽阀座直接接触摩擦或损坏上盖总成和蒸汽阀座，进而提高产品的可靠性和使用寿命。

在上述技术方案中，优选地，弹性件为胶质弹性件。

在该技术方案中，弹性件为胶质的弹性件，胶质的弹性件方便安装和固定在调节凸台上，进而有利于提高生产效率，同时胶质的弹性件符合间隙调节结构高温且充满蒸汽的工作环境，不易腐蚀和损坏，进而提高产品的使用寿命。

根据本实用新型的第二方面实施例，还提出了一种烹饪器具，包括：上盖总成；蒸汽阀座，与上盖总成相适配；以及上述任一技术方案所述的间隙调节结构。

本实用新型第二方面的实施例提供的烹饪器具，因包括上述任一技术方案所述的间隙调节结构，因而，通过在上盖总成和蒸汽阀座中的一个上设置有至少一个调节凸台，使上盖总成和蒸汽阀座装配时，调节凸台位于上盖总成和蒸汽阀座的装配面上，上盖总成和蒸汽阀座同时与至少一个调节凸台相接触，进而通过调节至少一个调节凸台的高度，来调节上盖总成和蒸汽阀座之间的间隙，使上盖总成和蒸汽阀座之间的间隙满足产品装配的需求，使上盖总成和蒸汽阀座顺利完成装配，进而提高装配效率，并有效地保证装配效果及产品外观的美观，进而提高用户使用的满意度。进一步地，一方面，至少一个调节凸台设置在上盖总成上，一方面，至少一个调节凸台设置在蒸汽阀座上，调节凸台的不同位置满足了上盖总成和蒸汽阀座不同结构的需求，同时满足了烹饪器具不同结构的需求，适用范围广泛。进一步地，由于在上盖总成和蒸汽阀座中的一个上设置有至少一个调节凸台，使上盖总成和蒸汽阀座装配时同时与至少一个调节凸台接触，也就是说上盖总成和蒸汽阀座之间的接触面积较小，与上盖总成与蒸汽阀座直接连接而形成的面连接相比，可以为点连接，由于点连接较面连接有利于拆卸，进而方便零件更换和维修，有利于提高用户使用的满意度。

在上述技术方案中，优选地，烹饪器具为电饭煲或电压力锅。

在该技术方案中，烹饪器具为电饭煲或电压力锅，也可以是其他符合要求的烹饪器具。

本实用新型的附加方面和优点将在下面的描述部分中变得明显，或通过本实用新型的实践了解到。

附图说明

本实用新型的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得明显和容易理解，其中：

图1是本实用新型的一个实施例中上盖总成和蒸汽阀座装配结构示意图；

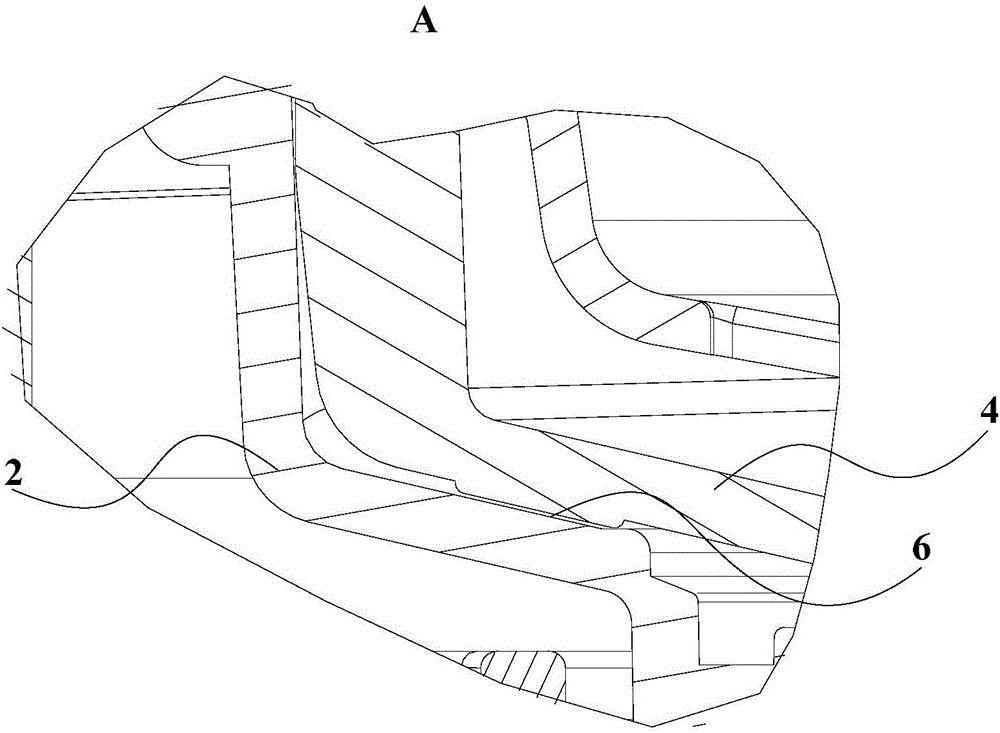

图2是图1中A处的局部放大示意图；

图3是本实用新型的一个实施例中蒸汽阀座的结构示意图。

其中，图1至图3中附图标记与部件名称之间的对应关系为：

2上盖总成，4蒸汽阀座，6调节凸台，62倒圆角结构。

具体实施方式

为了能够更清楚地理解本实用新型的上述目的、特征和优点，下面结合附图和具体实施方式对本实用新型进行进一步的详细描述。需要说明的是，在不冲突的情况下，本申请的实施例及实施例中的特征可以相互组合。

在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是，本实用新型还可以采用其他不同于在此描述的其他方式来实施，因此，本实用新型的保护范围并不受下面公开的具体实施例的限制。

下面参照图1至图3描述根据本实用新型一些实施例所述间隙调节结构和烹饪器具。

如图1和图2所示，本实用新型提出了一种间隙调节结构，用于烹饪器具，烹饪器具包括上盖总成2和与上盖总成2相适配的蒸汽阀座4，间隙调节结构包括：至少一个调节凸台6，设置在上盖总成2和蒸汽阀座4中的一个上，至少一个调节凸台6能够调节上盖总成2和蒸汽阀座4之间的间隙。

本实用新型提供的间隙调节结构，用于烹饪器具，烹饪器具包括上盖总成2和与上盖总成2相适配的蒸汽阀座4，间隙调节结构包括至少一个调节凸台6，设置在上盖总成2或蒸汽阀座4中的一个上。通过在上盖总成2和蒸汽阀座4中的一个上设置有至少一个调节凸台6，使上盖总成2和蒸汽阀座4装配时，调节凸台6位于上盖总成2和蒸汽阀座4的装配面上，上盖总成2和蒸汽阀座4同时与至少一个调节凸台6相接触，进而通过调节至少一个调节凸台6的高度，来调节上盖总成2和蒸汽阀座4之间的间隙，使上盖总成2和蒸汽阀座4之间的间隙满足产品装配的需求，使上盖总成2和蒸汽阀座4顺利完成装配，进而提高装配效率，并有效地保证装配效果及产品外观的美观，进而提高用户使用的满意度。进一步地，一方面，至少一个调节凸台6设置在上盖总成2上，一方面，至少一个调节凸台6设置在蒸汽阀座4上，调节凸台6的不同位置满足了上盖总成2和蒸汽阀座4不同结构的需求，同时满足了烹饪器具不同结构的需求，适用范围广泛。进一步地，由于在上盖总成2和蒸汽阀座4中的一个上设置有至少一个调节凸台6，使上盖总成2和蒸汽阀座4装配时同时与至少一个调节凸台6接触，也就是说上盖总成2和蒸汽阀座4之间的接触面积较小，与上盖总成2和蒸汽阀座4直接连接而形成的面连接相比，可以为点连接，由于点连接较面连接有利于拆卸，进而方便零件更换和维修，有利于提高用户使用的满意度。

在具体实施例中，上盖总成2和蒸汽阀装配时，上盖总成2和蒸汽阀座4之间存在或大或小的间隙，影响装配效果及美观，通过在上盖总成2或蒸汽阀座4之中的一个上设置有至少一个调节凸台6，使蒸汽阀座4和上盖总成2装配的时候，通过至少一个调节凸台6连接在一起，当蒸汽阀座4和上盖总成2之间的间隙距离较大时，通过减小至少一个调节凸台6的高度，使与至少一个调节凸台6接触的上盖总成2和蒸汽阀座4之间的间隙变小，进而使间隙的距离满足装配要求，并保证良好的装配效果和外观的美观，进而满足其他结构的装配需求，提升用户使用的满意度；一方面，上盖总成2和蒸汽阀座4之间的间隙距离较小时，通过增大至少一个调节凸台6的高度，使与至少一个调节凸台6接触的上盖总成2和蒸汽阀座4之间的间隙变大，进而使间隙的距离满足装配要求，并保证良好的装配效果和外观的美观，提升用户使用的满意度。

如图3所示，在本实用新型的一个实施例中，优选地，至少一个调节凸台6上部的四周设置有倒圆角结构62。

在该实施例中，至少一个调节凸台6上部的四周设置有倒圆角结构62，避免了凸台的直边或棱角与上盖总成2和蒸汽阀座4相接触时刮伤或损坏上盖总成2和蒸汽阀座4的表面，同时避免了直边或棱角与上盖总成2和蒸汽阀座4相接触时受力较大而使上盖总成2和蒸汽阀座4之间的连接不稳定，有效地提高了上盖总成2和蒸汽阀座4之间连接的可靠性。同时，倒圆角结构62的设置使至少一个调节凸台6与上盖总成2和蒸汽阀座4之间充分接触，并使上盖总成2和蒸汽阀座4紧密的连接在一起，有利于准确调节上盖总成2和蒸汽阀座4之间间隙的距离，进而有利于装配，有效地保证上盖总成2和蒸汽阀座4的装配效果和外观的美观，提高用户使用的满意度。虽然，在图3给出的实施例中，至少一个调节凸台6设置在蒸汽阀座4上，这只是一优选实例，便于装配。但是本领域技术人员应当理解，至少一个调节凸台6设置在上盖总成2上，显然也是可行的。为了简便起见，省略了这种情况的附图。

在本实用新型的一个实施例中，优选地，至少一个调节凸台6按环形阵列在同一圆环上。

在该实施例中，至少一个调节凸台6按环形阵列在同一圆环上，使上盖总成2和蒸汽阀座4在装配时与同一圆环上的至少一个调节凸台6同时接触，有效地保证了至少一个凸台受到的上盖总成2和蒸汽阀座4装配时的力均匀，进而保证了上盖总成2和蒸汽阀座4与至少一个调节凸台6接触时，至少一个调节凸台6的高度相等，有利于调整调节凸台6的高度，进而使上盖总成2和蒸汽阀座4之间间隙的距离均匀，有利于装配，提高装配效率，进而提高生产效率，同时进一步满足了装配需求，保证了良好的装配效果和产品外观的美观，提高用户使用的满意度。进一步地，至少一个调节凸台6按环形阵列在同一圆环上，使至少一个凸台受到的上盖总成2和蒸汽阀座4装配时的力均匀，有效地保证了上盖总成2和蒸汽阀座4连接的可靠性和稳定性，进而提高产品的整体可靠性，提高产品的寿命。

在本实用新型的一个实施例中，优选地，至少一个调节凸台6为三个调节凸台6。

在该实施例中，至少一个调节凸台6为三个调节凸台6。三个调节凸台6避免了调节凸台6较多，增加制造成本，同时避免了调节凸台6较少不能保证上盖总成2和蒸汽阀座4的间隙距离调节的准确性，进而简化了结构，节约了制造成本，同时保证了上盖总成2和蒸汽阀座4间隙调节的准确性，使其间隙的距离很好的满足装配的需求，进而保证装配效果和产品外观的美观，提高用户使用的满意度。进一步的，三个调节凸台6有效的保证了上盖总成2和蒸汽阀座4连接的可靠性和稳定性，进而提高产品的整体可靠性，提高用户使用的满意度。进一步地，调节凸台6的数量可以小于三个。进一步地，调节凸台6的数量可以根据上盖总成2和蒸汽阀座4的结构设置为不同的数量。

在本实用新型的一个实施例中，优选地，三个调节凸台6等距均匀分布。

在该实施例中，三个调节凸台6等距均匀分布，有效地保证了上盖总成2和蒸汽阀座4装配时，三个调节凸台6受到的力均匀，进而保证了上盖总成2和蒸汽阀座4与三个调节凸台6接触时，三个调节凸台6的高度相等，有利于调整调节凸台6的高度，进而使上盖总成2和蒸汽阀座4之间间隙的距离均匀，有利于装配，提高装配效率，进而提高生产效率，同时进一步更好地满足了装配需求，有效地保证了装配效果和产品外观的美观，提高用户使用的满意度。进一步地，三个调节凸台6受到的上盖总成2和蒸汽阀座4装配时的力均匀，有效地保证了上盖总成2和蒸汽阀座4连接的可靠性和稳定性，进而提高产品的整体可靠性，提高产品的寿命。

在本实用新型的一个实施例中，优选地，至少一个调节凸台6的形状为以下至少一种：圆形、方形、梯形。

在该实施例中，至少一个调节凸台6的形状为以下至少一种，圆形、方形、梯形，不同形状的调节凸台6的结构可以满足上盖总成2和蒸汽阀座4的不同结构的需求，同时可以满足不同烹饪器具结构的需求，适用范围广泛。进一步地，方形可以为正方形。进一步地，调节凸台6的形状可以为满足要求的其他形状。

在本实用新型的一个实施例中，优选地，至少一个调节凸台6与上盖总成2或蒸汽阀座4为一体式结构或分体式结构。

在该实施例中，一方面，至少一个调节凸台6与上盖总成2为一体式结构；一方面，至少一个调节凸台6与上盖总成2为分体式结构；一方面，至少一个调节凸台6与蒸汽阀座4为一体式结构；一方面，至少一个调节凸台6与蒸汽阀座4为分体式结构。至少一个调节凸台6与上盖总成2或蒸汽阀体为一体式或分体式结构，可以满足上盖总成2、蒸汽阀座4不同结构的需求，适用范围广泛。进一步地，至少一个调节凸台6与上盖总成2或蒸汽阀座4为一体式结构，方便加工，有利于生产，进而提高生产效率。进一步地，至少一个调节凸台6与上盖总成2或蒸汽阀座4为分体式结构，分体式结构方便调整调节凸台6的高度，进而方便调节上盖总成2和蒸汽阀座4之间间隙的距离，有利于装配，进而提高生产效率。

在具体实施例中，当至少一个调节凸台6与上盖总成2或蒸汽阀座4为一体式结构，若上盖总成2和蒸汽阀座4之间的间隙距离较大，可以通过磨削的方式将至少一个调节凸台6上的高度减小，使间隙的距离满足装配的需求，进而保证装配后的效果和产品外观的美观；若上盖总成2和蒸汽阀座4之间的间隙距离较小，可以通过设置垫片的方式将至少一个调节凸台6的高度增加，使间隙的距离满足装配的需求，进而保证装配后的效果和产品外观的美观。进一步地，也可以通过其他方式实现减小或增加调节凸台6的高度。当至少一个调节凸台6与上盖总成2或蒸汽阀座4为分体式结构，至少一个调节凸台6可以通过螺纹连接的方式与上盖总成2或蒸汽阀座4相连接，具体地可以为至少一个调节凸台6上设置有外螺纹，上盖总成2和蒸汽阀座4上设置有与外螺纹相适配的内螺纹，通过不同方向旋转至少一个调节凸台6，使调节凸台6的高度在上盖总成2和蒸汽阀座4装配面上能够增高或减小，进而实现调整调节凸台6的高度，使上盖总成2和蒸汽阀座4之间的间隙距离满足装配需求，进而保证装配后的效果和产品外观的美观。进一步地，至少一个调节凸台6与上盖总成2和蒸汽阀座4可以通过其他方式连接。

在本实用新型的一个实施例中，优选地，至少一个调节凸台6的上部设置有弹性件。

在该实施例中，至少一个调节凸台6的上部设置有弹性件，通过在至少一个调节凸台6的上部设置弹性件，利用弹性件的弹性，使上盖总成2和蒸汽阀座4与调节凸台6的接触更紧密，更牢固，有利于准确的调整上盖总成2和蒸汽阀座4之间间隙的距离，使其满足装配要求，保证良好的装配效果和外观的美观，进而提高用户使用的满意度，并有利于上盖总成2和蒸汽阀座4牢固的连接在一起，提高产品的可靠性。进一步地，至少一个调节凸台6的上部设置有弹性件，当拆卸上盖总成2和蒸汽阀座4时，弹性件利用弹性可以将上盖总成2和蒸汽阀座4分离，有利于拆卸，进而方便维修和换件，提高用户使用的满意度。进一步，弹性件避免了调节凸台6与上盖总成2和蒸汽阀座4直接接触摩擦或损坏上盖总成2和蒸汽阀座4，进而提高产品的可靠性和使用寿命。

在本实用新型的一个实施例中，优选地，弹性件为胶质弹性件。

在该实施例中，弹性件为胶质的弹性件，胶质的弹性件方便安装和固定在调节凸台6上，进而有利于提高生产效率，同时胶质的弹性件符合间隙调节结构高温且充满蒸汽的工作环境，不易腐蚀和损坏，进而提高产品的使用寿命。

根据本实用新型的第二方面实施例，还提出了一种烹饪器具，包括：上盖总成2；蒸汽阀座4，与上盖总成2相适配；以及上述任一技术方案所述的间隙调节结构。

本实用新型第二方面的实施例提供的烹饪器具，因包括上述任一技术方案所述的间隙调节结构，因而，通过在上盖总成2和蒸汽阀座4中的一个上设置有至少一个调节凸台6，使上盖总成2和蒸汽阀座4装配时，调节凸台6位于上盖总成2和蒸汽阀座4的装配面上，上盖总成2和蒸汽阀座4同时与至少一个调节凸台6相接触，进而通过调节至少一个调节凸台6的高度，来调节上盖总成2和蒸汽阀座4之间的间隙，使上盖总成2和蒸汽阀座4之间的间隙满足产品装配的需求，使上盖总成2和蒸汽阀座4顺利完成装配，进而提高装配效率，并有效地保证装配效果及产品外观的美观，进而提高用户使用的满意度。进一步地，一方面，至少一个调节凸台6设置在上盖总成2上，一方面，至少一个调节凸台6设置在蒸汽阀座4上，调节凸台6的不同位置满足了上盖总成2和蒸汽阀座4不同结构的需求，同时满足了烹饪器具不同结构的需求，适用范围广泛。进一步地，由于在上盖总成2和蒸汽阀座4中的一个上设置有至少一个调节凸台6，使上盖总成2和蒸汽阀座4装配时同时与至少一个调节凸台6接触，也就是说上盖总成2和蒸汽阀座4之间的接触面积较小，与上盖总成2和蒸汽阀座4直接连接而形成的面连接相比，可以为点连接，由于点连接较面连接有利于拆卸，进而方便零件更换和维修，有利于提高用户使用的满意度。

在本实用新型的一个实施例中，优选地，烹饪器具为电饭煲或电压力锅。

在该实施例中，烹饪器具为电饭煲或电压力锅，也可以是其他符合要求的烹饪器具。

综上所述，本实用新型的提供的间隙调节装置和烹饪器具，通过在上盖总成2和蒸汽阀座4中的一个上设置有至少一个调节凸台6，使上盖总成2和蒸汽阀座4装配时，调节凸台6位于上盖总成2和蒸汽阀座4的装配面上，上盖总成2和蒸汽阀座4同时与至少一个调节凸台6相接触，进而通过调节至少一个调节凸台6的高度，来调节上盖总成2和蒸汽阀座4之间的间隙，使上盖总成2和蒸汽阀座4之间的间隙满足产品装配的需求，使上盖总成2和蒸汽阀座4顺利完成装配，进而提高装配效率，并有效地保证装配效果及产品外观的美观，进而提高用户使用的满意度。进一步地，一方面，至少一个调节凸台6设置在上盖总成2上，一方面，至少一个调节凸台6设置在蒸汽阀座4上，调节凸台6的不同位置满足了上盖总成2和蒸汽阀座4不同结构的需求，同时满足了烹饪器具不同结构的需求，适用范围广泛。进一步地，由于在上盖总成2和蒸汽阀座4中的一个上设置有至少一个调节凸台6，使上盖总成2和蒸汽阀座4装配时同时与至少一个调节凸台6接触，也就是说上盖总成2和蒸汽阀座4之间的接触面积较小，与上盖总成2和蒸汽阀座4直接连接而形成的面连接相比，可以为点连接，由于点连接较面连接有利于拆卸，进而方便零件更换和维修，有利于提高用户使用的满意度。

在本实用新型中，术语“多个”则指两个或两个以上，除非另有明确的限定。术语“安装”、“相连”、“连接”、“固定”等术语均应做广义理解，例如，“连接”可以是固定连接，也可以是可拆卸连接，或一体地连接；“相连”可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本说明书的描述中，术语“一个实施例”、“一些实施例”、“具体实施例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或实例。而且，描述的具体特征、结构、材料或特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
