一种智能桌椅套装的制作方法

本实用新型涉及教学设备技术领域，具体为一种智能桌椅套装。

背景技术：

随着社会的发展，现在学生的近视率越来越高，不仅仅是由于电子设备对学生视力的影响，而更大的原因在于学生上课时的坐姿不正确和写作业时的错误书写姿势。

现在市场上的课桌都是按照国家发放的标准来订做的，仅仅是为学生提供一个座位，并没有什么特别的功能。

技术实现要素：

本实用新型的目的在于提供一种智能桌椅套装，以解决上述背景技术中提出的现有课桌功能单一的问题。

为实现上述目的，本实用新型提供如下技术方案，一种智能桌椅套装，包括课桌主体、脚踏板、机柜、投影仪、投影镜头、抽屉、拉手、挡板、投影显示板、垃圾桶、座椅主体、储物柜、靠背、支架卡槽、支撑架和红外线检测器，所述课桌主体下端内部安装有脚踏板，且脚踏板上方设有机柜，所述机柜内部镶嵌有投影仪，且投影仪上表面设有投影镜头，所述机柜右边安装有抽屉，且抽屉外表面设有拉手，所述机柜上端安装有挡板，且挡板左右两端设有红外线检测器，所述挡板左端上部设有投影显示板，所述课桌主体左端下部安装有垃圾桶，所述座椅主体内部镶嵌有储物柜，且座椅主体上部设有靠背，且靠背后表面设有支架卡槽，所述座椅主体下端设有支撑架。

优选的，所述课桌主体的整体大小尺寸为长100cm、宽45cm、高76cm。

优选的，所述脚踏板和靠背均为旋转活动结构，且其旋转角度为0-45°。

优选的，所述抽屉、机柜和储物柜均通过指纹验证的方式解锁。

优选的，所述红外线检测器的检测射线与机柜上表面之间的夹角为30°。

与现有技术相比，本实用新型的有益效果是：该智能桌椅套装配备投影仪采用数字教学模式上课，通过红外线检测器矫正学生坐姿，从根本上解决因错误的坐姿而导致近视的问题。该桌椅套的整体大小尺寸为国家规定的尺寸，适用于身高为140cm-175cm的学生，靠背采用活动旋转结构，能够为学生休息时提供一个很好的舒睡环境，另外所有的解锁方式都是通过指纹验证来解锁，保障了学生个人物品的安全，红外线检测器的射线检测范围刚好是眼睛距离课桌面30cm-35cm，能够有效的矫正学生的坐姿，从而保护了学生的视力。

附图说明

图1为本实用新型结构示意图；

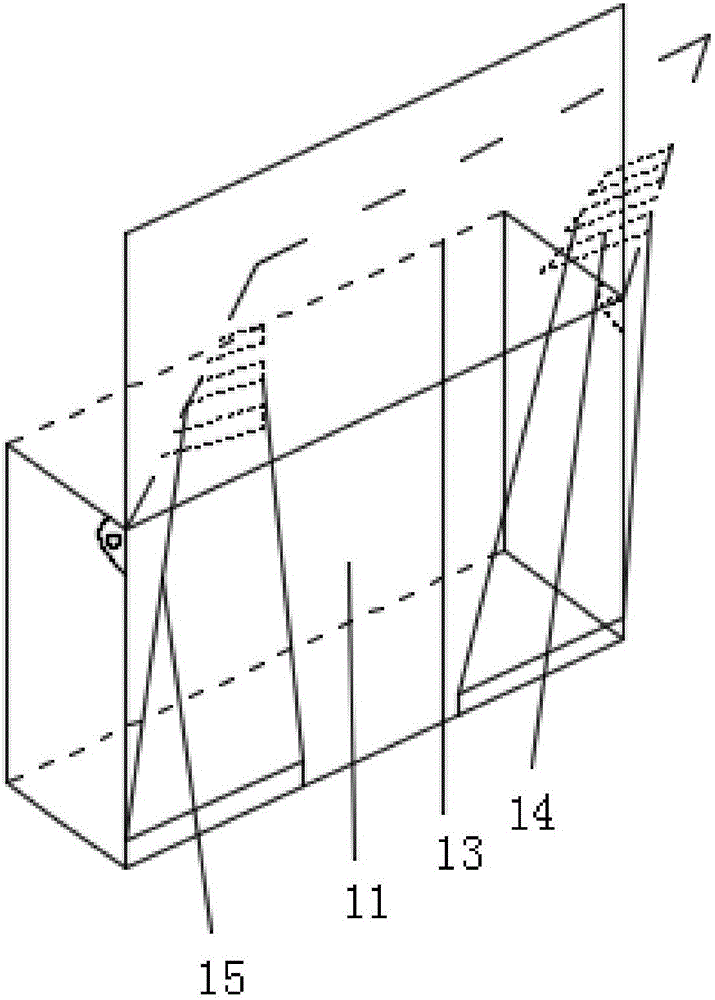

图2为本实用新型座椅主体结构示意图。

图中：1、课桌主体，2、脚踏板，3、机柜，4、投影仪，5、投影镜头，6、抽屉，7、拉手，8、挡板，9、投影显示板，10、垃圾桶，11、座椅主体，12、储物柜，13、靠背，14、支架卡槽，15、支撑架，16、红外线检测器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种智能桌椅套装，包括课桌主体1、脚踏板2、机柜3、投影仪4、投影镜头5、抽屉6、拉手7、挡板8、投影显示板9、垃圾桶10、座椅主体11、储物柜12、靠背13、支架卡槽14、支撑架15和红外线检测器16，课桌主体1下端内部安装有脚踏板2，脚踏板2和靠背13均为旋转活动结构，且其旋转角度为0-45°，课桌主体1的整体大小尺寸为长100cm、宽45cm、高76cm，且脚踏板2上方设有机柜3，机柜3内部镶嵌有投影仪4，且投影仪4上表面设有投影镜头5，机柜3右边安装有抽屉6，抽屉6、机柜3和储物柜12均通过指纹验证的方式解锁，且抽屉6外表面设有拉手7，机柜3上端安装有挡板8，且挡板8左右两端设有红外线检测器16，红外线检测器16的检测射线与机柜3上表面之间的夹角为30°，挡板8左端上部设有投影显示板9，课桌主体1左端下部安装有垃圾桶10，座椅主体11内部镶嵌有储物柜12，且座椅主体11上部设有靠背13，且靠背13后表面设有支架卡槽14，座椅主体11下端设有支撑架15。

工作原理：在使用该智能课桌套装时，首先取出上课时所需要的书本，放在桌面上，不需要物品放在储物柜12内，然后坐在座椅上，授课教师通过主机打开学生课桌上的投影仪4，教学过程中，红外线检测器16通过检测学生的头部来辨别学生的坐姿是否正确，若学生的头部不在红外线检测器的检测范围内，这时红外线检测器就会在授课教师的主机上提醒授课教师，再由授课教师来提醒学生矫正坐姿，学生可以通过旋转座椅的靠背13来调整合适的角度，以达到缓解疲劳的目的。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
