一种理发店用毛巾晾晒架的制作方法

本实用新型涉及一种毛巾晾晒架设备领域，特别是一种理发店用毛巾晾晒架。

背景技术：

在理发店中，毛巾的使用率相当高，为了使得毛巾可以得到晾晒，理发店中经常会用到毛巾晾晒架。

现有的理发店用毛巾晾晒架的结构为：支架上部设置多个水平设置的横杆，横杆高度相同，当需要晾晒时，将支架搬到通风处，把毛巾搭在横杆上即可。

这种形式的毛巾晾晒架结构简单，但是占地面积比较大，同时各个横杆高度相同，在晾晒过程中，位于前方的横杆上的毛巾晾晒速度较快，而位于后方的横杆上的毛巾晾晒速度则相对较慢，使用起来方便性较低。

技术实现要素：

本实用新型要解决的技术问题是针对现有技术的不足，提出一种占地面积小，使用效果好的理发店用毛巾晾晒架。

本实用新型要解决的技术问题是通过以下技术方案实现的，一种理发店用毛巾晾晒架，其特点是：包括横轴、支架和至少1个晾杆；

横轴水平设置；

支架共有两个且支架竖直设置，两个支架分别设置于横轴两端；

晾杆平行于横轴设置，晾杆两端均设有连接杆；

连接杆包括套筒和套设于套筒中的滑动杆，套筒与横轴铰接，滑动杆与晾杆固连，套筒侧壁上贯穿设置有顶紧螺栓，顶紧螺栓的末端与滑动杆的侧壁贴合。

晾杆上设置有夹子。

夹子上连接有弹簧，弹簧端部与晾杆固连。

支架包括两个与横轴铰接的支撑杆。

顶紧螺栓的顶端上连接有手柄。

顶紧螺栓的末端设置有橡胶摩擦垫，顶紧螺栓通过橡胶摩擦垫与滑动杆的侧壁贴合。

支撑杆底部设置有万向刹车轮。

与现有技术相比，本实用新型的有益效果为：1、设置的与横轴铰接的连接杆，方便了本晾晒架的收纳，降低了本晾晒架不用时的占地面积；同时，通过设置套筒和滑动杆实现了连接杆长度的调整，使得晾杆可以根据需要调整高度，避免了因相邻晾杆高度相同，位于前方晾杆上的毛巾，挡住后方晾杆上的毛巾的现象出现，提高了同一晾晒架上各个毛巾晒干的一致性。2、晾杆上设置有夹子，从而避免了晾杆上的毛巾被风刮到地面上。3、夹子上连接有弹簧，弹簧端部与晾杆固连，设置的弹簧方便了夹子的使用，使得位于晾杆不同位置上的毛巾均可以被夹子夹到。4、通过将支撑杆与横轴铰接，方便了本晾晒架的收纳。5、顶紧螺栓顶端上连接有手柄，从而方便了使用者对顶紧螺栓的操作。6、顶紧螺栓的末端设置有橡胶摩擦垫，从而增大了顶紧螺栓和滑动杆之间的摩擦力，提高了连接杆的稳定性。7、支撑杆底部设置有万向刹车轮，从而方便了本晾晒架的移动、转向和固定。

附图说明

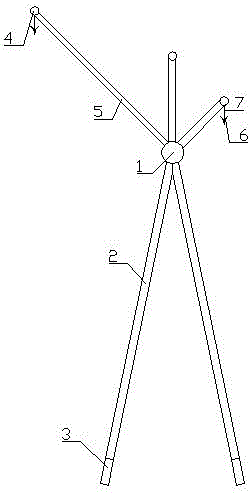

图1为本实用新型的结构示意图；

图2为图1左视图；

图3为横轴和连接杆连接结构示意图；

图4为连接杆结构示意图。

具体实施方式

一种理发店用毛巾晾晒架，如图1和图2所示，包括横轴1，横轴1水平设置。在横轴1的两端均设置有支架，通过支架实现横轴1的放置。

两个支架结构相同，均包括两个支撑杆2，支撑杆2长度可调，其中支撑杆2长度可调的实现方式为成熟的现有技术，在此不再赘述。支撑杆2的上端与横轴1铰接，从而一方面方便将横轴1支撑起来，另一方面，方便了本晾晒架的放置。当不需要使用本毛巾晾晒架时，将两个支撑杆2相对于横轴1转动，使两个支撑杆2间间距变到最小，从而降低占地面积。

在支撑杆2的底部设置有万向刹车轮3，万向刹车轮3为市售产品，设置的万向刹车轮3方便了本晾晒架的移动、固定和转向，使得本晾晒架在使用过程中更加灵活，降低使用者的劳动强度。

在横轴1的上方设置有至少1个晾杆4，晾杆4平行于横轴1设置。在晾杆4上连接有弹簧6，弹簧6的端部上设置有夹子7，其中夹子7为市售产品，选用常见的衣服夹即可。

设置的夹子7可以将毛巾夹住，防止毛巾飘落到地面上。设置的弹簧6方便了夹子7的使用，从而不管毛巾搭在晾杆4的中间或者两端，均可以拉动弹簧6使得夹子7可以夹到毛巾。

晾杆4的两端均连接有连接杆5，连接杆5与横轴1铰接，通过连接杆实现横轴和晾杆4的连接。各个晾杆4上的连接杆5沿横轴1的周向均匀分布。通过将连接杆5和横轴1铰接，方便了晾晒架的收纳，当需要将晾晒架收起来时，转动各个连接杆5，使得相邻连接杆5之间的距离减到最小即可。

其中，连接杆和横轴铰接过程中的固定，以及支撑杆和横轴铰接过程中的固定均为成熟的现有技术，可以选用现有的方式实现，本实施例以连接杆和横轴铰接过程中的固定方式为例进行说明：如图3所示，在横轴1上设置有底座8，底座8中转动设置有转轴9，连接杆5与转轴9固连；同时在底座8上穿设有螺栓10，螺栓10的端部与转轴9的侧壁紧密贴合。从而当需要转动连接杆5时，将螺栓10松开，转动连接杆5到合适的位置后，再将螺栓10的端部和转轴9的侧壁紧密贴合，通过螺栓和转轴之间的摩擦力实现转轴的固定。支撑杆和横轴转动后的固定方式与上述相同，不再赘述。

为了提高晾晒架上的毛巾晾晒速度的一致性，将连接杆5设置成长度可调的，如图4所示实现方式为：连接杆5包括套筒51和套设有套筒51中的滑动杆52，其中套筒51和横轴1固连；滑动杆52和晾杆4固连。在套筒51的侧壁上贯穿设置有顶紧螺栓53，顶紧螺栓53的末端与滑动杆52的侧壁紧密贴合，从而通过两者之间的摩擦力实现套筒和滑动杆之间的相对静止。

为了进一步提高使用过程中连接杆5的稳定性，在顶紧螺栓的端部上设置有橡胶摩擦垫54，橡胶摩擦垫54进一步提高了摩擦力，从而防止连接杆5在使用过程中出现顶紧螺栓松动的现象。

为了使得使用过程更加方便，劳动强度更低，在顶紧螺栓53的顶端设置有手柄55，手柄55的侧壁上设置有防滑凸起，防滑凸起没有在图中显示。其中防滑凸起为橡胶材质，从而避免使用者出现手滑的现象，设置的手柄55方便了顶紧螺栓53的操作。

本实用新型结构简单，设置的与横轴铰接的连接杆和支撑杆，方便了本晾晒架的收纳，降低了本晾晒架不用时的占地面积；同时，通过设置套筒和滑动杆实现了连接杆长度的调整，使得晾杆可以根据需要调整高度，避免了因相邻晾杆高度相同，位于前方晾杆上的毛巾，挡住后方晾杆上的毛巾的现象出现，提高了同一晾晒架上各个毛巾晒干的一致性，从而方便了本晾晒架的使用。
