可折叠移动的便携式烧烤设备的制作方法

本实用新型涉及一种烧烤设备技术领域，具体涉及一种可折叠移动的便携式烧烤设备。

背景技术：

现有技术的烧烤设备，其安装不方便、占用的空间较大且无法折叠收拢、不方便携带，移动困难，市场对此类折叠便携式的烧烤炉需求非常强烈，因此，急需对现有技术的产品进行改进，开发一种可以折叠的、便携式的烧烤设备。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种能够方便安装、折叠后体积小、方便携带、移动轻松的可折叠移动的便携式烧烤设备。

本实用新型具体技术方案如下：可折叠移动的便携式烧烤设备，包括烧烤炉，上述烧烤炉可分离的设于折叠车架的顶部，上述折叠车架包括滑动支架、折叠支架、固定支架。

折叠支架，包括呈X型交叉铰接并成对设置的内支撑杆和外支撑杆；上述外支撑杆下端设有移动轮。

滑动支架，包括与外支撑杆上端铰接的前板和与内支撑杆滑动连接并能移动的后板；上述前板和后板之间设于伸缩套管和升降控制杆。

固定支架，其设于上述移动轮的上方、其与外支撑杆下端相连并用于固定能量供应装置。

本实用新型进一步设置为： 上述烧烤炉为电烧烤炉、木炭烧烤炉或烧燃气的烧烤炉；；上述能量供应装置为液化气瓶或者蓄电池。

本实用新型进一步设置为： 上述固定支架包括支撑架、固定A板9、固定B板。

本实用新型进一步设置为： 上述前板上设有提手。

本实用新型进一步设置为： 上述成对设置的内支撑杆的下端通过脚踏管相连。

本实用新型进一步设置为： 上述成对设置的内支撑杆上部还设有固定上述能量供应装置的固定挂钩。

本实用新型进一步设置为： 上述伸缩套管上还设有锁紧位置用的调节支架，上述调节支架上设有限位片。

本实用新型进一步设置为： 上述后板上设有多个镂空孔，上述后板的底部设有滑槽，上述滑槽内设有滑动件，上述滑动件设于上述内支撑杆上端的侧壁。

有益效果，本实用新型具有下述优点。

1.方便安装，无需多余的步骤，简单一个人即可快速完成组装。

2.折叠后缩小面积和体积，将烧烤炉和能量供应装置同时收拢在折叠车架上，整个体积紧凑。

3.折叠后，通过移动轮和提手，可以实现类似拉杆箱移动方式，实现快速轻松移动。

附图说明

图1本实用新型打开并组装好的立体图；

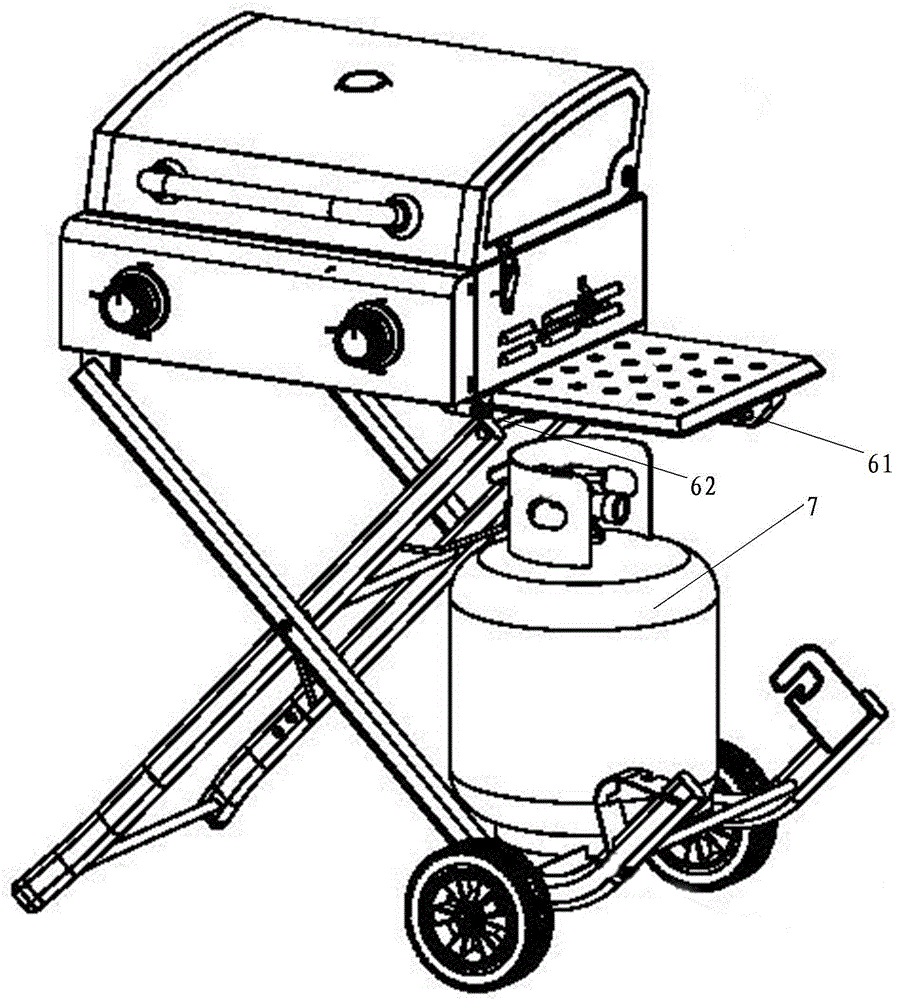

图2本实用新型带能量供应装置（气瓶）的立体图；

图3为本实用新型折叠收拢移动示意图；

图4为本实用新型折叠收拢后可立于地面摆放示意图.

图5为本实用新型折叠车架的正视图；

图6为图5的俯视图；

图7为图6中B-B剖视图。

图8为图5中A-A剖视图。

图9为图5中C-C剖视图。

图10为图8中局部D放大图。

图11为图9中局部E放大图。

具体实施方式

参照附图，可折叠移动的便携式烧烤设备，包括烧烤炉1，烧烤炉1可分离的设于折叠车架的顶部，折叠车架包括滑动支架、折叠支架、固定支架。

折叠支架，包括呈X型交叉铰接并成对设置的内支撑杆2和外支撑杆3；外支撑杆3下端设有移动轮4。

滑动支架，包括与外支撑杆3上端铰接的前板5和与内支撑杆2滑动连接并能移动的后板6；前板5和后板6之间设于伸缩套管11和升降控制杆13。升降控制杆13的伸出端设有升降控制杆把手12。

固定支架，其设于移动轮4的上方、其与外支撑杆3下端相连并用于固定能量供应装置7。

烧烤炉1为为电烧烤炉、木炭烧烤炉或烧燃气的烧烤炉；能量供应装置7为液化气瓶或者蓄电池。

固定支架包括支撑架8、固定A板9、固定B板10。

前板5上设有提手51。

成对设置的内支撑杆2的下端通过脚踏管21相连。

成对设置的内支撑杆2上部还设有固定能量供应装置的固定挂钩22。

伸缩套管11上还设有锁紧位置用的调节支架15，调节支架上设有限位片14。

后板6上设有多个镂空孔，后板6的底部设有滑槽61，滑槽61内设有滑动件62，滑动件62设于内支撑杆2上端的侧壁。

具体实施方式，分为两种模式。

第一种，收拢折叠，

第一步，一只脚踩住脚踏管，用手握住提手并上提，滑动支架向左侧移动。

第二步，升高到最高位置，然后用升降杆控制把手51朝外拉动升降控制杆13并带动调节支架15上的限位片14从伸缩套管11的锁止槽16中脱离后解锁。

第三步，慢慢下放，直至脚踏管接触地面，即完成收拢折叠。

第二种，打开组装产品。

只要拉动提手51，向上拉，滑动支架向右侧滑动，直至限位片在限位片弹簧的作用下，弹回到滑动支架伸缩套管上的锁止槽16内，完成组立过程。限位片和限位弹簧结构为现有技术。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
