一种结构新颖的餐厅抽纸筒的制作方法

本实用新型涉及抽纸筒，具体地是指一种结构新颖的餐厅抽纸筒。

背景技术：

抽纸筒用来装卷纸的桶状容器，一般口小腹大，保证容器内剩余纸巾不被外界污染，抽纸筒由于设计简单、实用以及价格便宜被多数普通家庭、餐厅、办公场所使用。以餐厅抽纸筒为例，现有餐厅抽纸筒一般采用塑料材料制成，其一般包括圆形基座以及盖设在圆形基座上的圆筒体，该圆筒体的顶面开设有用于抽出纸巾的抽纸口。现有餐厅抽纸筒设计不够理想，其整体单薄、比较轻，容易偏移，而且功能比较单一，无其他附加功能，附加价值不够。

技术实现要素：

本实用新型提供了一种结构新颖的餐厅抽纸筒，其目的在于主要克服现有餐厅抽纸筒结构设计不理想，其整体单薄、比较轻而且附加价值不够等缺点。

为了解决上述技术问题，本实用新型的技术方案如下：

一种结构新颖的餐厅抽纸筒，包括圆形基座以及盖设在圆形基座上的圆筒体，该圆筒体的顶面开设有用于抽出纸巾的抽纸口，还包括呈圆形并且套在圆筒体上的透明套筒，该透明套筒的筒径大于圆筒体的筒径，所述透明套筒的底部通过一塑料轴承与圆筒体的外侧壁可转动地连接，所述透明套筒的内侧壁和所述圆筒体的外侧壁之间形成用于放置广告宣传画的容纳间隙；所述圆形基座为内外两层结构，外层为塑料层，内层为具有负重效果的钢板层。

一种结构新颖的餐厅抽纸筒，还包括均呈L形状的四个支撑柱，该四个支撑柱的顶部依次间隔地固定连接在圆形基座的外侧壁上，并且相邻地两个支撑柱之间夹角为90度，每个支撑柱的底部装设有一个真空吸盘。

由上述对本实用新型的描述可知，和现有技术相比，本实用新型的优点在于：本餐厅抽纸筒结构设计理想，功能多样，采用可转动地套在圆筒体上的透明套筒的设计，使得一些餐厅的广告宣传画放置在容纳间隙中，方便客人可以转动透明套筒观看，观看更加的方便，提高了本产品的附加价值。采用圆形基座为内外两层结构（即外层为塑胶层，内层为具有负重效果的钢板层）的设计，其整体比较重，使得本产品在使用过程中，不容易受到外力作用而偏移，实用性好。

附图说明

图1为本实用新型的示意图。

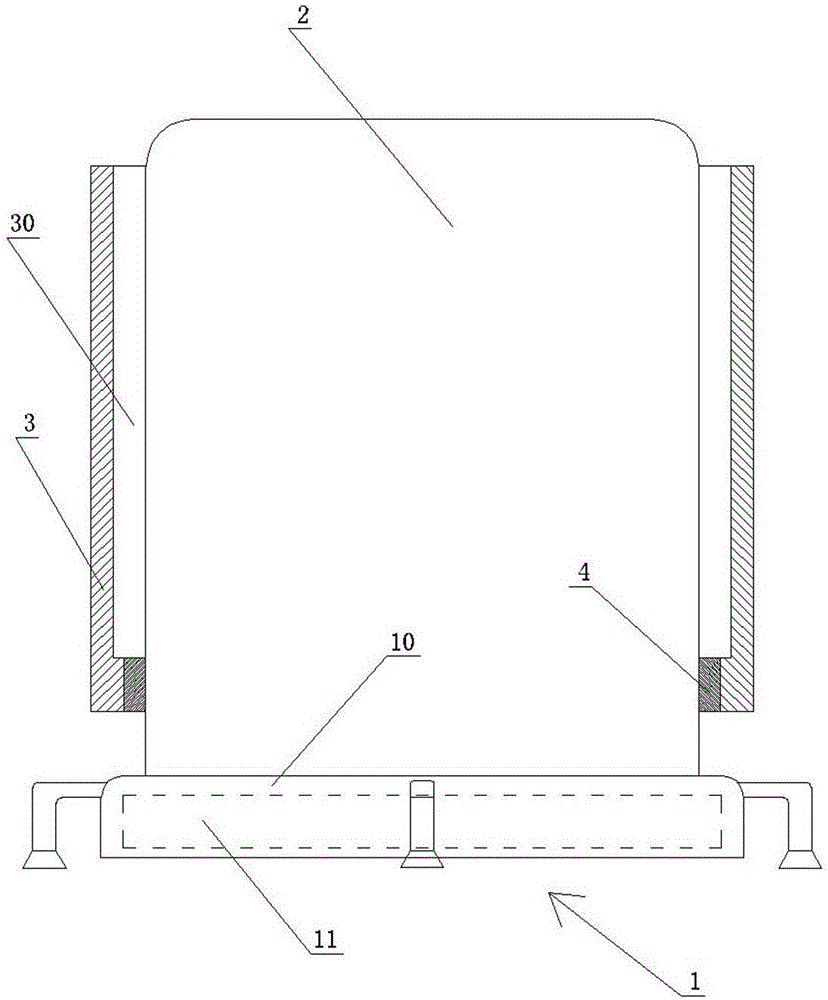

图2为本实用新型的示意图，其中透明套筒被剖视。

图3为本实用新型中圆筒体的俯视方向的示意图，其中装上透明套筒的状态。

具体实施方式

下面参照附图说明本实用新型的具体实施方式。

参照附图2和图3。一种结构新颖的餐厅抽纸筒，包括圆形基座1以及盖设在圆形基座1上的圆筒体2，该圆筒体2的顶面开设有用于抽出纸巾的抽纸口20，还包括呈圆形并且套在圆筒体2上的透明套筒3，该透明套筒3的筒径大于圆筒体2的筒径，所述透明套筒3的底部通过一塑料轴承4与圆筒体2的外侧壁可转动地连接，所述透明套筒3的内侧壁和所述圆筒体2的外侧壁之间形成用于放置广告宣传画的容纳间隙30；所述圆形基座1为内外两层结构，外层为塑料层10，内层为具有负重效果的钢板层11。

参照附图1和图2。一种结构新颖的餐厅抽纸筒，还包括均呈L形状的四个支撑柱5，该四个支撑柱5的顶部依次间隔地固定连接在圆形基座1的外侧壁上，并且相邻地两个支撑柱5之间夹角为90度，每个支撑柱5的底部装设有一个真空吸盘50。采用带有真空吸盘50的四个支撑柱5的设计，四个真空吸盘50具有吸附作用，进一步地提高了本产品放置在餐桌上的平稳性。

上述仅为本实用新型的具体实施方式，但本实用新型的设计构思并不局限于此，凡利用此构思对本实用新型进行非实质性的改动，均应属于侵犯本实用新型保护范围的行为。
