一种便于在汽车上使用的杀菌纸巾盒的制作方法

本实用新型涉及纸巾盒领域，具体地说涉及一种便于在汽车上使用的杀菌纸巾盒。

背景技术：

随着汽车不断走进千家万户，纸巾盒的使用已经不限于在家庭、酒店和餐馆内，为了人们生活上的方便，越来越多人需要在汽车上使用纸巾盒，由于其抽用卫生方便，得到极大的普及。

但是由于汽车的空间比较狭小，并且容易颠簸，因此纸巾盒放置不方便，继而造成使用者的不方便，而且当使用者使用纸巾盒上的纸巾到一定程度时，由于纸巾的减少以及要驾驶汽车，使用者此时伸手去取拿纸巾不太容易，另外由于纸巾在运输搬拿的过程中容易造成二次污染，一定程度上也造成使用者的不适。

技术实现要素：

本实用新型要解决的技术问题是提供一种便于在汽车上使用的杀菌纸巾盒，以克服现有技术中的纸巾盒存在在汽车上使用占用空间、放置不方便、取拿纸巾不方便以及纸巾不卫生的缺陷。

为解决上述技术问题，本实用新型的便于在汽车上使用的杀菌纸巾盒包括吸附于汽车挡风玻璃上的纸巾盒底座、设于所述纸巾盒底座上的纸巾升降机构、纸巾盒盖体、紫外线消毒灯；所述纸巾盒底座包括设有环形外螺纹的基座框本体，所述基座框本体内设有可重复冲电的移动电源，该移动电源与所述紫外线消毒灯电性连接，真空吸盘环绕设置于所述基座框本体底部；所述纸巾升降机构包括弹性件，所述弹性件一端连接于所述纸巾盒底座，另一端连接于所述升降板，所述升降板的大小正好可以容纳于所述纸巾盒盖体内；所述纸巾盒盖体的顶部设有纸巾抽取口，底部环形设有内螺纹，所述纸巾抽取口侧边设有所述紫外线消毒灯，所述内螺纹与所述外螺纹配合。

其中，所述纸巾盒本体由透明塑料制成。

其中，所述纸巾盒底座上还穿设于至少两根条状开口绑带，所述绑带的两端分别设有相互连接的连接装置。

其中，所述连接装置为粘带。

其中，所述弹性件为弹簧。

与现有技术相比，本实用新型的有益效果是纸巾盒可吸附于挡风玻璃上，不仅不占用汽车狭小的空间，而且不怕颠簸；随着纸巾使用的不断减少，纸巾升降机构会将纸巾不断推向纸巾抽取口中，方便驾驶员取拿；紫外线消毒灯对纸巾进行消毒，便于使用者放心使用。

附图说明

图1是本实用新型便于在汽车上使用的杀菌纸巾盒的透视结构示意图；

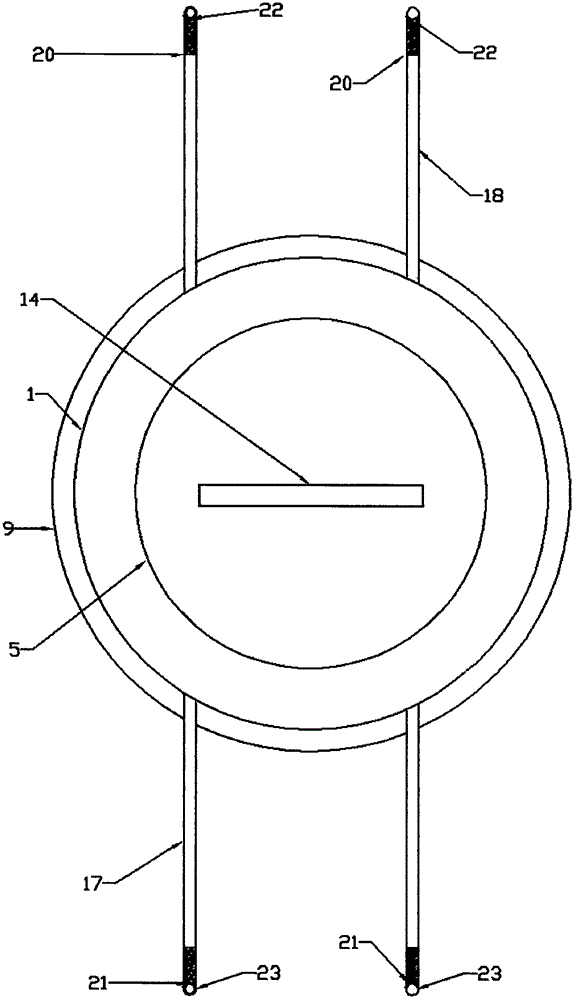

图2是本实用新型便于在汽车上使用的杀菌纸巾盒的俯视结构示意图。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

本实用新型的便于在汽车上使用的杀菌纸巾盒如图1、2所示，包括吸附于汽车挡风玻璃上的纸巾盒底座1、设于所述纸巾盒底座上的纸巾升降机构2、纸巾盒盖体3、紫外线消毒灯4；所述纸巾盒底座包括设有环形外螺纹5的基座框本体6，所述基座框本体内设有可重复冲电的移动电源7，移动电源具有USB充电接口8，通过数据线接入市电源即可充电，该移动电源与所述紫外线消毒灯电性连接，即移动电源向紫外线消毒灯提供电源。真空吸盘9(真空吸盘材料采用丁腈橡胶制造，具有较大的扯断力，真空吸盘是一种通过真空度来维持两物体附着不分离的技术。民用方面主要满足人们随时挂生活物件的需要。由于它具有可“拿”可“放”的特性，所以被用于悬挂物品)环绕设置于所述基座框本体的底部10；所述纸巾升降机构包括弹性件11，所述弹性件为弹簧。所述弹性件一端连接于所述纸巾盒底座，另一端连接于所述升降板12，所述升降板的大小正好可以容纳于所述纸巾盒盖体内；所述纸巾盒盖体的顶部13设有纸巾抽取口14，纸巾盒盖体的底部15环形设有内螺纹16，所述纸巾抽取口侧边设有所述紫外线消毒灯，便于对抽取的每一张纸巾进行消毒，所述内螺纹与所述外螺纹配合。

为便于使用者清楚观察纸巾的使用状况，所述纸巾盒本体由透明塑料制成。

本实用新型还可以将纸巾盒直接绑定于遮阳板上使用，所述纸巾盒底座上还穿设于至少两根条状开口绑带17、18，所述绑带的两端20、21分别设有相互连接的连接装置22、23。所述连接装置为粘带。绑带的两端通过连接装置形成一个可封闭的环状。

本实用新型的纸巾盒可吸附于挡风玻璃上，不仅不占用汽车狭小的空间，而且不怕颠簸；随着纸巾使用的不断减少，纸巾升降机构会将纸巾不断推向纸巾抽取口中，方便驾驶员取拿；紫外线消毒灯对纸巾进行消毒，便于使用者放心使用。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
