一种市场营销使用的多功能展示装置的制作方法

本实用新型属于教学领域，具体的说，是一种市场营销使用的多功能展示装置。

背景技术：

现在市场营销专业需要锻炼学生的销售能力，在锻炼时实际售卖物品就成为一种重要的实践课程，由于市场营销的销售范围广泛，使得每次实践课程售卖的物品大小形状不同，怎样才能既锻炼学生的销售口才又能使不同物品在展示时呈现优点，成为本专业人士亟待解决的问题。

技术实现要素：

本实用新型提供一种多功能展示装置，能够使不同物品在展示时呈现优点，真整做到多功能，从而节省成本与所占空间。

为达到上述目的，本实用新型采用的技术手段为：一种市场营销使用的多功能展示装置，其组成包括：支撑腿16、桌面、转轴、支板，所述的桌面包括左侧桌面1、升降桌面2与右侧桌面3，所述的左侧桌面1的右侧面设置固定轴Ⅰ4，所述的固定轴Ⅰ4在滑槽Ⅰ5上滑动，所述的滑槽Ⅰ5上滑动调节柱Ⅰ6，所述的调节柱Ⅰ6连接调节杆Ⅰ7，所述的调节杆Ⅰ7连接转轴Ⅰ8，所述的转轴Ⅰ8连接升降桌面2的左侧面；

所述的右侧桌面3的左侧面设置固定轴Ⅱ9，所述的固定轴Ⅱ9在滑槽Ⅱ10上滑动，所述的滑槽Ⅱ10上滑动调节柱Ⅱ11，所述的调节柱Ⅱ11连接调节杆Ⅱ12，所述的调节杆Ⅱ12连接转轴Ⅱ13，所述的转轴Ⅱ13连接升降桌面2的右侧面；

所述的左侧桌面1上设置左侧展示板架，所述的右侧桌面3上设置右侧展示板架，所述的左侧桌面1通过轴套Ⅲ14连接转轴Ⅲ15，所述的转轴Ⅲ15连接支撑腿16，所述的右侧桌面3通过轴套Ⅳ17连接转轴Ⅳ18，所述的转轴Ⅳ18连接支撑腿16。

进一步的，所述的左侧展示板架包括支撑板Ⅰ19，所述的支撑板Ⅰ19装在左侧展示凹槽20内，所述的左侧展示凹槽20的右端装入转轴Ⅴ21，所述的转轴Ⅴ21连接支撑板Ⅰ19，所述的支撑板Ⅰ19的左侧通过转轴Ⅵ22与转轴套Ⅵ连接支板Ⅰ23，所述的支板Ⅰ23装在左侧支板槽24，所述的支撑板Ⅰ19上开有一字型凹槽25，所述的一字型凹槽25内设置一组定位柱26，所述的定位柱26上开有插入口27，所述的插入口27配合插入板28使用，所述的插入板28上开有固定口29，所述的固定口29上插入固定杆，所述的插入板28的顶面连接平面铺板31。

进一步的，所述的右侧展示板架包括支撑板Ⅱ32，所述的支撑板Ⅱ32装在右侧展示凹槽39内，所述的右侧展示凹槽39的左端装入转轴Ⅶ40，所述的转轴Ⅶ40连接支撑板Ⅱ32，所述的支撑板Ⅱ32的右侧通过转轴Ⅷ33与转轴套Ⅷ连接支板Ⅱ34，所述的支板Ⅱ34装在右侧支板槽41，所述的支撑板Ⅱ32开有一组与水平呈钝角的展板插口35，所述的展板插口35内插入展示板。

进一步的，所述的滑槽Ⅰ5与滑槽Ⅱ10的滑槽壁上分别开有一组上下对称的插孔30，所述的调节柱Ⅰ6与调节柱Ⅱ11的中心处分别开有插孔30，所述的插孔30配合E型定位件使用。

进一步的，所述的左侧桌面1的右侧开有左侧定位插槽36，所述的右侧桌面3的左侧开有右侧定位插槽37，所述的左侧定位插槽36与右侧定位插槽37分别插入凸板38，所述的凸板38连接在升降桌面2的左侧与右侧。

本实用新型的有益效果如下：

1.本实用新型的滑槽Ⅰ配合固定轴Ⅰ、调节柱Ⅰ、调节杆Ⅰ与转轴Ⅰ使用，让升降桌面实现升降功能。

2.本实用新型的滑槽Ⅰ上的插孔与调节柱Ⅰ上的插孔配合E型定位件使用，使升降桌面可以定位的高度范围广泛，实用性大大提升。

3.本实用新型的左侧展示板架上的平面铺板既可以配合定位柱使用作为展示物品的托板，又可以使左侧桌面保持平整，实用性强。

4.本实用新型的展板插口配合展板使用，让展板的面积更大，摆放更多的物品，且展现物品的层次感。

附图说明

图1为本实用新型的结构示意图；

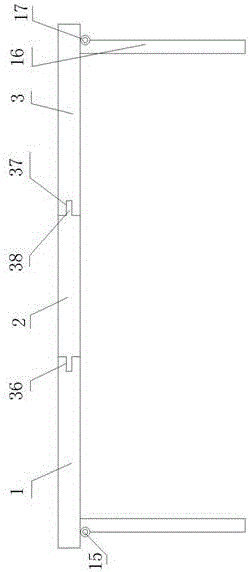

图2为本实用新型的剖视图；

图3为本实用新型的左侧展示板架示意图；

图4为本实用新型的右侧展示板架示意图；

图5为本实用新型的滑槽示意图。

图中：左侧桌面1、升降桌面2、右侧桌面3、固定轴Ⅰ4、滑槽Ⅰ5、调节柱Ⅰ6、调节杆Ⅰ7、转轴Ⅰ8、固定轴Ⅱ9、滑槽Ⅱ10、调节柱Ⅱ11、调节杆Ⅱ12、转轴Ⅱ13、轴套Ⅲ14、转轴Ⅲ15、支撑腿16、轴套Ⅳ17、转轴Ⅳ18、支撑板Ⅰ19、左侧展示凹槽20、转轴Ⅴ21、转轴Ⅵ22、支板Ⅰ23、左侧支板槽24、一字型凹槽25、定位柱26、插入口27、插入板28、固定口29、平面铺板31、支撑板Ⅱ32、右侧展示凹槽39、转轴Ⅶ40、转轴Ⅷ33、支板Ⅱ34、右侧支板槽41、展板插口35、插孔30、左侧定位插槽36、右侧定位插槽37、凸板38。

以下结合附图和具体实施方式对本实用新型的结构做进一步详细的说明，本说明书中的前、后、左、右均与附图中正向数字的方向保持一致。

具体实施方式

如图1所示，一种市场营销使用的多功能展示装置，其组成包括：支撑腿16、桌面、转轴、支板，所述的桌面包括左侧桌面1、升降桌面2与右侧桌面3，所述的左侧桌面1的右侧面设置固定轴Ⅰ4，所述的固定轴Ⅰ4在滑槽Ⅰ5上滑动，所述的滑槽Ⅰ5上滑动调节柱Ⅰ6，所述的调节柱Ⅰ6连接调节杆Ⅰ7，所述的调节杆Ⅰ7连接转轴Ⅰ8，所述的转轴Ⅰ8连接升降桌面2的左侧面；

所述的右侧桌面3的左侧面设置固定轴Ⅱ9，所述的固定轴Ⅱ9在滑槽Ⅱ10上滑动，所述的滑槽Ⅱ10上滑动调节柱Ⅱ11，所述的调节柱Ⅱ11连接调节杆Ⅱ12，所述的调节杆Ⅱ12连接转轴Ⅱ13，所述的转轴Ⅱ13连接升降桌面2的右侧面；

所述的左侧桌面1上设置左侧展示板架，所述的右侧桌面3上设置右侧展示板架，所述的左侧桌面1通过轴套Ⅲ14连接转轴Ⅲ15，所述的转轴Ⅲ15连接支撑腿16，所述的右侧桌面3通过轴套Ⅳ17连接转轴Ⅳ18，所述的转轴Ⅳ18连接支撑腿16。

如图3所示，进一步的，所述的左侧展示板架包括支撑板Ⅰ19，所述的支撑板Ⅰ19装在左侧展示凹槽20内，所述的左侧展示凹槽20的右端装入转轴Ⅴ21，所述的转轴Ⅴ21连接支撑板Ⅰ19，所述的支撑板Ⅰ19的左侧通过转轴Ⅵ22与转轴套Ⅵ连接支板Ⅰ23，所述的支板Ⅰ23装在左侧支板槽24，所述的支撑板Ⅰ19上开有一字型凹槽25，所述的一字型凹槽25内设置一组定位柱26，所述的定位柱26上开有插入口27，所述的插入口27配合插入板28使用，所述的插入板28上开有固定口29，所述的固定口29上插入固定杆，所述的插入板28的顶面连接平面铺板31。

如图4所示，进一步的，所述的右侧展示板架包括支撑板Ⅱ32，所述的支撑板Ⅱ32装在右侧展示凹槽39内，所述的右侧展示凹槽39的左端装入转轴Ⅶ40，所述的转轴Ⅶ40连接支撑板Ⅱ32，所述的支撑板Ⅱ32的右侧通过转轴Ⅷ33与转轴套Ⅷ连接支板Ⅱ34，所述的支板Ⅱ34装在右侧支板槽41，所述的支撑板Ⅱ32开有一组与水平呈钝角的展板插口35，所述的展板插口35内插入展示板。

如图5所示，进一步的，所述的滑槽Ⅰ5与滑槽Ⅱ10的滑槽壁上分别开有一组上下对称的插孔30，所述的调节柱Ⅰ6与调节柱Ⅱ11的中心处分别开有插孔30，所述的插孔30配合E型定位件使用。

如图2所示，进一步的，所述的左侧桌面1的右侧开有左侧定位插槽36，所述的右侧桌面3的左侧开有右侧定位插槽37，所述的左侧定位插槽36与右侧定位插槽37分别插入凸板38，所述的凸板38连接在升降桌面2的左侧与右侧。

将升降桌面放到下面，左侧桌面与右侧桌面的相对侧相顶，可以当做两面展板使用。

将支撑板Ⅰ升高，使支板Ⅰ卡在左侧支板槽上，将平面铺板底端的插入板插入定位柱的插入口内，再用固定杆固定，即可在平面铺板上摆放物品。

将支撑板Ⅱ升高，使支板Ⅱ卡在右侧支板槽上，将展示板插入右侧展示凹槽内，即可在展示板上摆放物品。

以上示意性的对本实用新型及其实施方式进行了描述，该描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。所以，如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
