一种设有电源线卡槽的足浴器拉手的制作方法

本实用新型涉及一种设有电源线卡槽的足浴器拉手，属于电器设备技术领域。

背景技术：

现足浴器产品电源线无挂头或额外增加挂线钩：无挂头的电源线头容易与地面水渍接触，对产品使用都带来危险；额外增加挂钩使产品成本及产品外观不协调、使用不方便。

技术实现要素：

为解决上述问题，本实用新型提供一种结构简单，使用方便的设有电源线卡槽的足浴器拉手。

本实用新型为解决其问题所采用的技术方案是：

一种设有电源线卡槽的足浴器拉手，包括拉手柄，所述拉手柄的侧面设有用于卡装电源线的卡槽，所述卡槽包括上端缘以及下端缘，所述上端缘呈弧形，并且其中部向下端缘延伸，形成上端缘与下端缘的最短距离a，上端缘与下端缘的两侧端部之间形成距离b，其中距离a小于电源线的线径，距离b大于电源线的线径。

优选的是，所述下端缘呈直线型。

本实用新型的有益效果是：线材卡入此卡槽中固定，这样，当足浴器倾倒水时插头不会沾到水渍，防止触电发生，而且移动足浴器时免除了线材拖地，或握在手里带来的不便。

附图说明

下面结合附图和实施例对本实用新型作进一步说明：

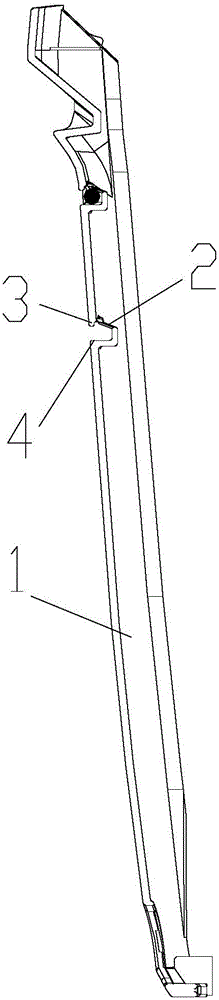

图1为本实用新型的结构示意图；

图2为本实用新型的侧面剖视图。

图中：1、拉手柄；2、卡槽；3、上端缘；4、下端缘。

具体实施方式

如附图1、2所示的一种设有电源线卡槽的足浴器拉手，包括拉手柄1，所述拉手柄1的侧面设有用于卡装电源线的卡槽2，所述卡槽2包括上端缘3以及下端缘4，所述上端缘3呈弧形，并且其中部向下端缘4延伸，所述下端缘4可以是直线型也可以是向上延伸的弧形。在卡槽2的中部，上端缘3与下端缘4之间具有最短距离a，上端缘3与下端缘4的两侧端部之间形成距离b，其中距离a小于电源线的线径，距离b大于电源线的线径，这样，即使电源线的线径小于距离a，通过电源线自身的弹性树脂外层，也能够卡入卡槽3内，同时也能够方便取出。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
