一种磨刀切菜两用砧板装置的制作方法

本实用新型涉及一种砧板装置，特别涉及一种磨刀切菜两用砧板装置。

背景技术：

木菜板密度高、韧性强、使用起来很牢固，但由于木制的菜板种类很多，不易挑选，有些木制菜板含有毒物质，且有异味，用它切菜会污染菜肴，并且容易引起呕吐、腹痛、头昏症状。还有一些木质比较疏松的菜板，如杨木菜板，硬度不够，易开裂，其表面容易产生刀痕，清洁不彻底的话，很容易藏污纳垢，滋生细菌，污染食物。现有的木菜板不方便对菜刀进行磨刀，也不能大大提高切菜的效率。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种方便对砧板体上的蔬菜进行快速切断；通过磨刀石片可以方便对切菜刀进行磨刀的磨刀切菜两用砧板装置。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种磨刀切菜两用砧板装置，包括砧板体，砧板体的一侧上设有第一卡块，砧板体的另一侧上设有第二卡块，第二卡块与第一卡块呈平行布置，砧板体的一端上设有第一导向板，第一导向板呈竖直布置，砧板体的另一端上设有第二导向板，第二导向板呈竖直布置，砧板体的一端上设有第一限位板，第一限位板呈竖直布置，第一限位板与第一导向板对应，第一限位板与第一导向板之间设有第一导向槽，砧板体的另一端上设有第二限位板，第二限位板呈竖直布置，第二限位板与第二导向板对应，第二限位板与第二导向板之间设有第二导向槽，第二导向槽与第一导向槽对应，第二导向槽与第一导向槽之间设有切菜刀；切菜刀的上部设有压块。

进一步地，所述第一限位板上设有第一止动销。

进一步地，所述第二限位板上设有第二止动销。

进一步地，所述砧板体上设有磨刀石片。

进一步地，所述磨刀石片呈片状结构。

采用上述技术方案的磨刀切菜两用砧板装置，通过砧板体可以起到支撑的作用，可以方便对第一导向板与第一限位板进行支撑，可以方便对第二导向板与第二限位板进行支撑，切菜刀可以沿着第一导向槽与第二导向槽实现竖直移动调节，从而方便对砧板体上的蔬菜进行快速切断；通过磨刀石片可以方便对切菜刀进行磨刀。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型磨刀切菜两用砧板装置的结构示意图。

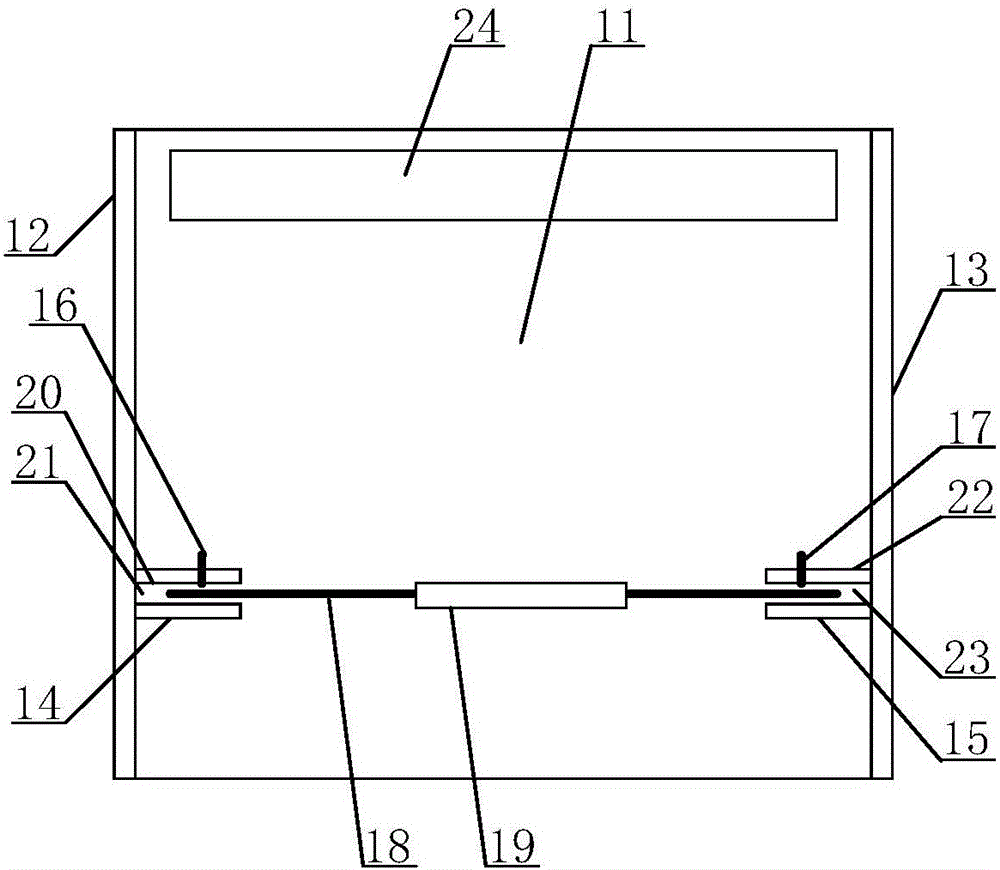

图2为本实用新型磨刀切菜两用砧板装置的俯视图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1与图2所示，一种磨刀切菜两用砧板装置，包括砧板体11，砧板体11的一侧上设有第一卡块12，砧板体11的另一侧上设有第二卡块13，第二卡块13与第一卡块12呈平行布置，砧板体11的一端上设有第一导向板14，第一导向板14呈竖直布置，砧板体11的另一端上设有第二导向板15，第二导向板15呈竖直布置，砧板体11的一端上设有第一限位板20，第一限位板20呈竖直布置，第一限位板20与第一导向板14对应，第一限位板20与第一导向板14之间设有第一导向槽21，砧板体11的另一端上设有第二限位板22，第二限位板22呈竖直布置，第二限位板22与第二导向板15对应，第二限位板22与第二导向板15之间设有第二导向槽23，第二导向槽23与第一导向槽21对应，第二导向槽23与第一导向槽21之间设有切菜刀18；切菜刀18的上部设有压块19；第一限位板20上设有第一止动销16，第二限位板22上设有第二止动销17，砧板体11上设有磨刀石片24，磨刀石片24呈片状结构。

本实用新型磨刀切菜两用砧板装置，通过砧板体11可以起到支撑的作用，可以方便对第一导向板14与第一限位板20进行支撑，可以方便对第二导向板15与第二限位板22进行支撑，切菜刀18可以沿着第一导向槽21与第二导向槽23实现竖直移动调节，从而方便对砧板体11上的蔬菜进行快速切断；通过磨刀石片24可以方便对切菜刀18进行磨刀。

其中，第一限位板20上设有第一止动销16，第二限位板22上设有第二止动销17，所以通过第一止动销16与第二止动销17可以方便对切菜刀18进行止动。

其中，砧板体11上设有磨刀石片24，磨刀石片24呈片状结构；所以通过磨刀石片24可以方便对切菜刀18进行磨刀。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
