一种折叠沙发的制作方法

本实用新型涉及沙发领域，具体涉及一种折叠沙发。

背景技术：

沙发已是许多家庭必需的家具。为一种装有软垫的多座位椅子。装有弹簧或厚泡沫塑料等的靠背椅，两边有扶手，是软件家具的一种。市场上销售的沙发一般有低背沙发、高背沙发和介于前两者之间的普通沙发三种。

然而市面上常见的沙发功能都过于单一，无法满足客户的全部需要，如果家里有客人来住宿，且床位不够时，在普通沙发上休息肯定会感到很多不适。虽然市场上有能够调整结构变成床来使用的沙发，但由于其结构原因，导致其稳定性和舒适性不足，且调整结构的步骤过于繁琐和困难。

技术实现要素：

本实用新型的目的在于解决上述问题，提供一种折叠沙发。

本实用新型解决上述问题所采用的技术方案是：一种折叠沙发，包括下架、固定地脚、连接架、上架、凸块、翻转地脚和靠背，下架底部装有固定地脚；下架一端装有连接架；连接架一端装有上架；上架和下架上装有凸块；上架上方装有旋转地脚；旋转地脚外套有靠背。

进一步的，下架与固定地脚通过螺钉相连接；下架与连接架通过铰链相连接；上架与连接架通过铰链相连接；凸块与下架通过焊接相连接；凸块与上架通过焊接相连接；翻转地脚与上架通过螺钉相连接。

进一步的，下架、上架和连接架都包裹在垫子内。

进一步的，上架和下架的框架中设有加强筋。

进一步的，靠背的外形是截面为梯形的棱柱。

进一步的，靠背与选件地脚的配合方式是间隙配合。

本实用新型的有益效果是：通过取下在翻转地脚上的靠背，将上架翻转，将翻转地脚接触里面，实现将沙发变成床的功能，具有结构新颖，操作便捷，实用性强等优点。

附图说明

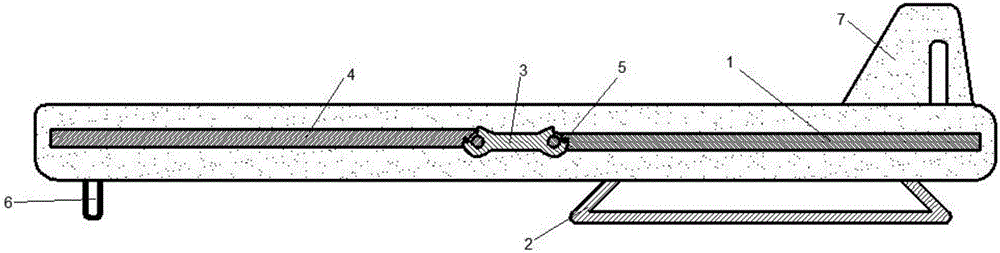

图1是本实用新型所述一种折叠沙发的结构主视图。

图2是本实用新型所述一种折叠沙发的展开主视图。

图3是本实用新型所述一种折叠沙发的结构俯视图。

图4是本实用新型所述一种折叠沙发的连接架部分局部放大图。

1、下架；2、固定地脚；3、连接架；4、上架；5、凸块；6、翻转地脚；7、靠背；8、垫子。

具体实施方式

下面结合附图对本实用新型作进一步详细描述：

如图1-图3所示，包括下架1、固定地脚2、连接架3、上架4、凸块5、翻转地脚6和靠背7，下架底部装有固定地脚；下架一端装有连接架；连接架一端装有上架；上架和下架上装有凸块；上架上方装有旋转地脚；旋转地脚外套有靠背。

上述结构中，下架与固定地脚通过螺钉相连接；下架与连接架通过铰链相连接；上架与连接架通过铰链相连接；凸块与下架通过焊接相连接；凸块与上架通过焊接相连接；翻转地脚与上架通过螺钉相连接。

上述结构中，下架、上架和连接架都包裹在垫子8内。

上述结构中，上架和下架的框架中设有加强筋。

上述结构中，靠背的外形是截面为梯形的棱柱。

上述结构中，靠背与选件地脚的配合方式是间隙配合。

使用时，只需将靠背从翻转地脚上取下，再将上架翻转，使得上架上的旋转地脚与地面接触，即可实现从沙发转变为床。上架和下架内的加强筋能增强整体的强度。焊接在上架和下架上的凸块能卡住上架和下架防止其绕着连接架过度旋转。实现将沙发变成床的功能，具有结构新颖，操作便捷，实用性强等优点。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
