烹饪器具的制作方法

本实用新型涉及厨房技术领域，具体而言，涉及一种烹饪器具。

背景技术：

目前，微波炉或蒸汽炉的烹饪装置常见的开门方式有两种，一种是拉手式，即在门体正面设置拉手，用户通过用力往外拉拉手，直接把门拉开，拉手式的开门结构，需要在门体上设置拉手，此结构成本高且产品的外观设计局限性大；另一种是按键式，即通过按键和翻板的配合，用户按下按键，触动翻板转动，从而弹开门钩，实现开门；按键式的开门结构，开门是弹开的，为瞬时发生，使用者在操作过程中，如操作不当，易发生烫伤等安全隐患。

技术实现要素：

为了解决上述技术问题至少之一，本实用新型提供了一种烹饪器具，包括：箱体，所述箱体具有用于容纳食物的烹饪腔；门体，所述门体可转动地安装在所述箱体上，用于密封或打开所述烹饪腔；锁合组件，所述锁合组件设置在所述门体内，并能够与所述箱体锁合或分离，以使所述门体密封或打开所述烹饪腔；和按键组件，所述按键组件设置在所述门体上，并与所述锁合组件配合，以使所述锁合组件与所述箱体分离；其中，所述按键组件被触动，所述按键组件触动所述锁合组件，使所述锁合组件与所述箱体分离，拉动所述门体，使所述门体打开所述烹饪腔。

本实用新型提供的烹饪器具，触动按键组件后，需要人为手动将门体打开，避免了自动开门机构在弹开门体时烫伤用户的情况发生，从而提高了产品的使用舒适度，进而增加了产品的市场竞争力。

具体而言，相关技术中烹饪器具的开门方式如果操作不当，易发生烫伤等安全隐患，而本实用新型提供的烹饪器具，触动按键组件后，按键组件触动锁合组件，使锁合组件与箱体分离，然后用户拉动门体，使门体打开烹饪腔，该种开门方式，避免了自动开门机构在弹开门体时烫伤用户的情况发生，从而提高了产品的使用舒适度，进而增加了产品的市场竞争力。

另外，本实用新型提供的上述实施例中的烹饪器具还可以具有如下附加技术特征：

在上述技术方案中，所述门体的侧壁上设置有扣手槽。

在该技术方案中，扣手槽代替了门拉手的作用，一方面，使门体的外观为一平面，能够保证外观的美观性，另一方面，减少了产品的材料使用量，从而降低了产品的生产制造成本，增加了产品的市场竞争力。

在上述任一项技术方案中，所述门体包括：门面和门封，所述门面包括前板和侧围板，所述扣手槽设置在所述侧围板上。

在该技术方案中，扣手槽代替了门拉手的作用，一方面，使门体的外观为一平面，能够保证外观的美观性，另一方面，减少了产品的材料使用量，从而降低了产品的生产制造成本，增加了产品的市场竞争力。

在上述任一项技术方案中，所述扣手槽由所述侧围板凹陷形成。

在该技术方案中，扣手槽与侧围板为一体式结构，一方面，增加了扣手槽与侧围板之间的连接强度，从而保证了扣手槽的使用可靠性，进而延长了产品的使用寿命，另一方面，提高了产品的生产效率，从而降低了产品的生产制造成本。

在上述任一项技术方案中，所述锁合组件包括：钩接部，所述钩接部可转动地安装在所述门体上，所述钩接部上设置有卡钩，所述卡钩能够钩在所述箱体上，以使所述门体与所述箱体锁合；和复位件，所述复位件的一端与所述钩接部连接，另一端与所述门体连接。

在该技术方案中，触动按键组件后，按键组件触动钩接部，使钩接部上的卡钩与箱体分离，然后用户拉动门体，使门体打开烹饪腔，该种开门方式，避免了自动开门机构在弹开门体时烫伤用户的情况发生，从而提高了产品的使用舒适度，进而增加了产品的市场竞争力。

在上述任一项技术方案中，所述钩接部包括：连接板，所述连接板的两端分别设置有所述卡钩；触动板，所述触动板与所述连接板连接，并位于所述连接板的中部；和两个转接柱，两个所述转接柱设置在所述连接板的两端，并与所述门体可转动连接；其中，所述按键组件被触动，所述按键组件触动所述触动板，使所述连接板转动，以使所述卡钩与所述箱体分离。

在该技术方案中，触动按键组件后，按键组件触动触动板，使连接板转动，以使卡钩与箱体分离，然后用户拉动门体，使门体打开烹饪腔，该种开门方式，避免了自动开门机构在弹开门体时烫伤用户的情况发生，从而提高了产品的使用舒适度，进而增加了产品的市场竞争力。

在上述任一项技术方案中，所述复位件为弹簧，所述连接板上设置有第一连接钩，所述门体上设置有第二连接钩，所述弹簧的一端钩在所述第一连接钩上，另一端钩在所述第二连接钩上。

在该技术方案中，弹簧通过第一连接钩和第二连接钩分别与连接板和门体连接，该种连接方式简单，从而提高了产品的组装效率，进而降低了产品的生产制造成本。

在上述任一项技术方案中，所述按键组件包括：按键，所述按键可移动地安装在所述门体上；和装饰圈，所述装饰圈设置在所述门体上，并沿环绕所述按键设置；其中，所述按键被触动，所述按键触动所述锁合组件，使所述锁合组件与所述箱体分离，拉动所述门体，使所述门体打开所述烹饪腔。

在该技术方案中，触动按键后，按键触动锁合组件，使锁合组件与箱体分离，然后用户拉动门体，使门体打开烹饪腔，该种开门方式，避免了自动开门机构在弹开门体时烫伤用户的情况发生，从而提高了产品的使用舒适度，进而增加了产品的市场竞争力。

在上述任一项技术方案中，所述按键包括：本体，所述本体可移动地安装在所述门体上；和触动柱，所述触动柱设置在所述本体上；其中，所述本体被触动，所述触动柱触动所述锁合组件，使所述锁合组件与所述箱体分离，拉动所述门体，使所述门体打开所述烹饪腔。

在该技术方案中，触动本体后，本体带动触动柱运动，触动柱触动锁合组件，使锁合组件与箱体分离，然后用户拉动门体，使门体打开烹饪腔，该种开门方式，避免了自动开门机构在弹开门体时烫伤用户的情况发生，从而提高了产品的使用舒适度，进而增加了产品的市场竞争力。

在上述任一项技术方案中，所述烹饪器具为微波炉或蒸汽炉。

本实用新型的附加方面和优点将在下面的描述部分中变得明显，或通过本实用新型的实践了解到。

附图说明

本实用新型的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得明显和容易理解，其中：

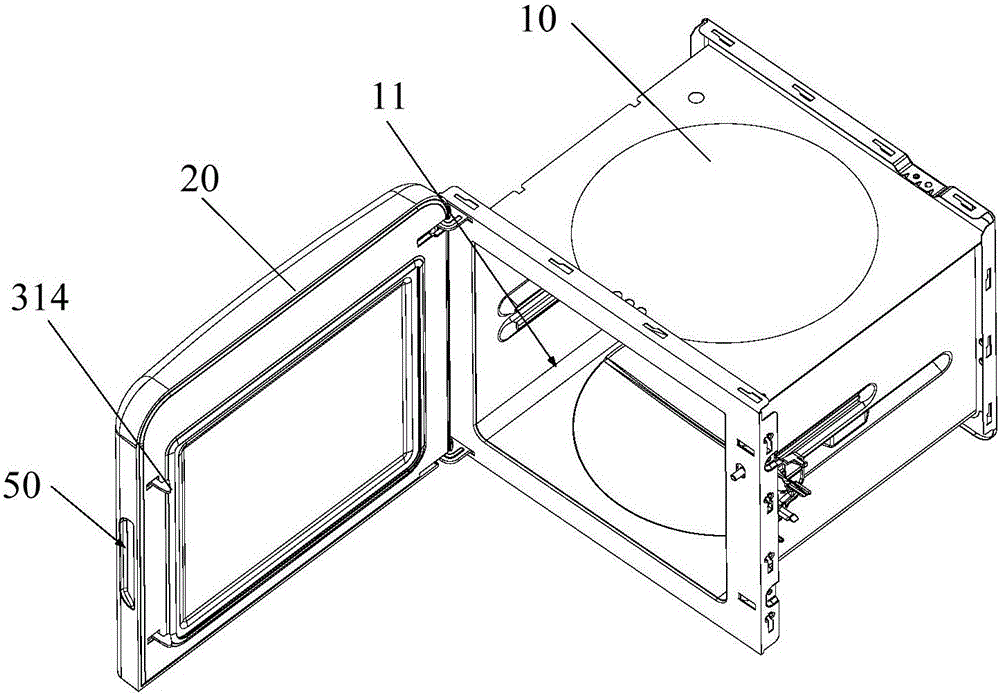

图1是本实用新型所述门体处于关闭状态烹饪器具的局部结构示意图；

图2是本实用新型所述门体处于关闭状态烹饪器具的局部结构示意图；

图3是本实用新型所述锁合组件处于第一状态烹饪器具的剖视结构示意图；

图4是图3中A部的放大结构示意图；

图5是本实用新型所述锁合组件处于第二状态烹饪器具的剖视结构示意图；

图6是图5中B部的放大结构示意图；

图7是图2中所示门体(去掉门封)的结构示意图；

图8是图7所示结构的分解结构示意图；

图9是图8中所示连接板的结构示意图。

其中，图1至图9中附图标记与部件名称之间的对应关系为：

10箱体，11烹饪腔，20门体，21门面，211前板，212侧围板，22门封，23第二连接钩，30锁合组件，31钩接部，311连接板，312触动板，313转接柱，314卡钩，315第一连接钩，32弹簧，40按键组件，41按键，411本体，412触动柱，42装饰圈，50扣手槽。

具体实施方式

为了能够更清楚地理解本实用新型的上述目的、特征和优点，下面结合附图和具体实施方式对本实用新型进行进一步的详细描述。需要说明的是，在不冲突的情况下，本申请的实施例及实施例中的特征可以相互组合。

在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是，本实用新型还可以采用其他不同于在此描述的其他方式来实施，因此，本实用新型的保护范围并不受下面公开的具体实施例的限制。

下面参照图1至图9描述根据本实用新型一些实施例所述烹饪器具。

如图1至图9所示，本实用新型提供的烹饪器具包括：箱体10、门体20、锁合组件30和按键组件40。

具体地，如图1至图2所示，箱体10具有用于容纳食物的烹饪腔11；门体20可转动地安装在箱体10上，用于密封或打开烹饪腔11；锁合组件30设置在门体20内，并能够与箱体10锁合或分离，以使门体20密封或打开烹饪腔11；按键组件40设置在门体20上，并与锁合组件30配合，以使锁合组件30与箱体10分离；其中，如图3至图6所示，按键组件40被触动，按键组件40触动锁合组件30，使锁合组件30与箱体10分离，拉动门体20，使门体20打开烹饪腔11。

本实用新型提供的烹饪器具，触动按键组件40后，按键组件40触动锁合组件30，使锁合组件30与箱体10分离，然后用户拉动门体20，使门体20打开烹饪腔11，该种开门方式，避免了自动开门机构在弹开门体20时烫伤用户的情况发生，从而提高了产品的使用舒适度，进而增加了产品的市场竞争力。

在本实用新型的一个实施例中，如图1和图2所示，门体20的侧壁上设置有扣手槽50。

在该实施例中，扣手槽50代替了门拉手的作用，一方面，使门体20的外观为一平面，能够保证外观的美观性，另一方面，减少了产品的材料使用量，从而降低了产品的生产制造成本，增加了产品的市场竞争力。

在本实用新型的一个实施例中，如图1所示，门体20包括：门面21和门封22。

具体地，门面21包括前板211和侧围板212，扣手槽50设置在侧围板212上。

在该实施例中，扣手槽50代替了门拉手的作用，一方面，使门体20的外观为一平面，能够保证外观的美观性，另一方面，减少了产品的材料使用量，从而降低了产品的生产制造成本，增加了产品的市场竞争力。

在本实用新型的一个实施例中，如图1和图2所示，扣手槽50由侧围板212凹陷形成。

在该实施例中，扣手槽50与侧围板212为一体式结构，一方面，增加了扣手槽50与侧围板212之间的连接强度，从而保证了扣手槽50的使用可靠性，进而延长了产品的使用寿命，另一方面，提高了产品的生产效率，从而降低了产品的生产制造成本。

在本实用新型的一个实施例中，如图7至图8所示，锁合组件30包括：钩接部31和复位件。

具体地，钩接部31可转动地安装在门体20上，钩接部31上设置有卡钩314，卡钩314能够钩在箱体10上，以使门体20与箱体10锁合；复位件的一端与钩接部31连接，另一端与门体20连接。

在该实施例中，触动按键组件40后，按键组件40触动钩接部31，使钩接部31上的卡钩314与箱体10分离，然后用户拉动门体20，使门体20打开烹饪腔11，该种开门方式，避免了自动开门机构在弹开门体20时烫伤用户的情况发生，从而提高了产品的使用舒适度，进而增加了产品的市场竞争力。

在本实用新型的一个实施例中，如图7至图9所示，钩接部31包括：连接板311、触动板312和两个转接柱313。

具体地，连接板311的两端分别设置有卡钩314；触动板312与连接板311连接，并位于连接板311的中部；两个转接柱313设置在连接板311的两端，并与门体20可转动连接；其中，按键组件40被触动，按键组件40触动触动板312，使连接板311转动，以使卡钩314与箱体10分离。

在该实施例中，触动按键组件40后，按键组件40触动触动板312，使连接板311转动，以使卡钩314与箱体10分离，然后用户拉动门体20，使门体20打开烹饪腔11，该种开门方式，避免了自动开门机构在弹开门体20时烫伤用户的情况发生，从而提高了产品的使用舒适度，进而增加了产品的市场竞争力。

在本实用新型的一个实施例中，复位件为弹簧32，连接板311上设置有第一连接钩315，门体20上设置有第二连接钩23，弹簧32的一端钩在第一连接钩315上，另一端钩在第二连接钩23上。

在该实施例中，弹簧32通过第一连接钩315和第二连接钩23分别与连接板311和门体20连接，该种连接方式简单，从而提高了产品的组装效率，进而降低了产品的生产制造成本。

在本实用新型的一个实施例中，如图8所示，按键组件40包括：按键41和装饰圈42。

具体地，按键41可移动地安装在门体20上；装饰圈42设置在门体20上，并沿环绕按键41设置；其中，按键41被触动，按键41触动锁合组件30，使锁合组件30与箱体10分离，拉动门体20，使门体20打开烹饪腔11。

在该实施例中，触动按键41后，按键41触动锁合组件30，使锁合组件30与箱体10分离，然后用户拉动门体20，使门体20打开烹饪腔11，该种开门方式，避免了自动开门机构在弹开门体20时烫伤用户的情况发生，从而提高了产品的使用舒适度，进而增加了产品的市场竞争力。

在本实用新型的一个实施例中，如图8所示，按键41包括：本体411和触动柱412。

具体地，本体411可移动地安装在门体20上；触动柱412设置在本体411上；其中，本体411被触动，触动柱412触动锁合组件30，使锁合组件30与箱体10分离，拉动门体20，使门体20打开烹饪腔11。

在该实施例中，触动本体411后，本体411带动触动柱412运动，触动柱412触动锁合组件30，使锁合组件30与箱体10分离，然后用户拉动门体20，使门体20打开烹饪腔11，该种开门方式，避免了自动开门机构在弹开门体20时烫伤用户的情况发生，从而提高了产品的使用舒适度，进而增加了产品的市场竞争力。

在本实用新型的一个实施例中，烹饪器具为微波炉或蒸汽炉。

综上所述，本实用新型提供的烹饪器具，触动按键组件后，需要人为手动将门体打开，避免了自动开门机构在弹开门体时烫伤用户的情况发生，从而提高了产品的使用舒适度，进而增加了产品的市场竞争力。

具体而言，相关技术中烹饪器具的开门方式如果操作不当，易发生烫伤等安全隐患，而本实用新型提供的烹饪器具，触动按键组件后，按键组件触动锁合组件，使锁合组件与箱体分离，然后用户拉动门体，使门体打开烹饪腔，该种开门方式，避免了自动开门机构在弹开门体时烫伤用户的情况发生，从而提高了产品的使用舒适度，进而增加了产品的市场竞争力。

在本实用新型中，术语“第一”、“第二”仅用于描述的目的，而不能理解为指示或暗示相对重要性。术语“安装”、“相连”、“连接”、“固定”等术语均应做广义理解，例如，“连接”可以是固定连接，也可以是可拆卸连接，或一体地连接；“相连”可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本说明书的描述中，术语“一个实施例”、“一些实施例”、“具体实施例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或实例。而且，描述的具体特征、结构、材料或特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
